Общие сведения о безопасности и предостережения

Меры предосторожности

Поскольку электромобили содержат аккумуляторы высокого напряжения, неправильное обращение с высоковольтной системой или транспортным средством может привести к серьезной несчастный случай, в том числе поражение электрическим током и утечка тока.

Вся высоковольтная проводка и разъемы оранжевого цвета. Этикетка с предупреждением о высоком напряжении прикреплена к компонентам, находящимся под высоким напряжением. Компоненты высокого напряжения: высоковольтная батарея, силовое реле Узел (PRA), узел реле быстрой зарядки (QRA), двигатель, кабель питания, ЭБУ BMS, инвертор, LDC, бортовое зарядное устройство (OBC), главное реле, предварительная зарядка Реле, резистор предварительной зарядки, датчик тока батареи, защитная вилка, главный Предохранитель, датчик температуры аккумулятора, шина, порт зарядки, компрессор кондиционера, Блок управления электропитанием (EPCU), высоковольтный нагреватель, высоковольтный Реле отопителя и т.д.

Сообщите о возможной опасности высокого напряжения, разместив на автомобиле знак «Осторожно, высокое напряжение», как показано на рисунке ниже.

Средства индивидуальной защиты

Имя	Иллюстрация	Описание
Изоляционные перчатки		Используется при осмотре или работе с высоковольтными компонентами [Производительность изоляции: 1000 В / 300 А или выше]
Изоляционная обувь		Используется при осмотре или работе с высоковольтными компонентами
Изоляционная одежда
Изоляционный шлем
Безопасные очки		Используется в следующих случаях: • Во время снятия и установки или осмотра клемм высоковольтной батареи или проводки может возникнуть искра. • При работе с блоком батарей высокого напряжения.
Защитная маска
Изоляционный мат		Все снятые высоковольтные компоненты помещаются на изоляционный мат для предотвращения несчастных случаев.
Изоляционный лист		Изоляция лист используется для покрытия компонентов высокого напряжения для защиты людей, не ношение средств индивидуальной защиты от несчастных случаев.
Предупреждающая лента		Используется для информирования об опасности пересечения этой линии.

Инспекция средств индивидуальной защиты

• Убедитесь, что средства индивидуальной защиты не повреждены.
• Убедитесь, что изолирующие перчатки не порваны и не повреждены.
• Наденьте изоляционную перчатку после удаления влаги.

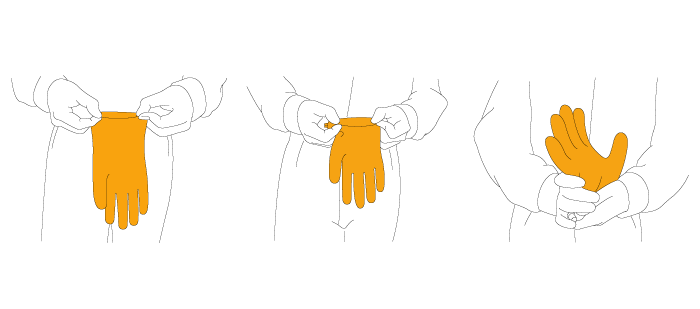

Сложите изоляционную перчатку, как указано выше. Сложите еще раз 3-4 раза, чтобы сделать его герметичным. Сожмите надутую перчатку, чтобы увидеть, не порвана ли перчатка и не повреждена ли она.

Предостережение при ремонте кабеля питания

• При установке клеммы высокого напряжения изолируйте клемму изоляционной лентой.
• Затяните высоковольтный винт с указанным крутящим моментом.
• Будьте осторожны, чтобы клемма (+) не соприкасалась с клеммой (-).

Меры предосторожности при обращении с высоковольтной батареей

• Система управления батареями — см. «Руководство по обращению с высоковольтными батареями».

Меры предосторожности в случае возгорания в системе высоковольтных батарей

• Выключите кнопку Пуск. Затем держите электронный ключ на расстоянии 2 м или дальше от автомобиля, чтобы предотвратить непреднамеренный запуск двигателя.
• Если пожар находится на начальной стадии, быстро ОТКЛЮЧИТЕ защитную вилку. (см. «Процедура отключения при высоком напряжении»).
• Если пожар вспыхнул в помещении, проветрите помещение, чтобы удалить газообразный водород.
• Если огонь можно потушить, то сделать это с помощью CO? огонь огнетушитель. Если это недоступно, используйте воду или другие типы огнетушитель.
• CO? обладает высокими изоляционными характеристиками против электричества, поэтому он подходит для пожаров, связанных с электричеством (рейтинг C).
• Если пожар не удается потушить, эвакуируйтесь в безопасное место, сообщить в пожарную часть и не приближаться к автомобилю, пока не пожар потушен.
• Выключите ключ автомобиля в случае затопления/столкновения автомобиля, а затем как можно быстрее покиньте автомобиль.

• Выключите кнопку Пуск. Затем держите электронный ключ на расстоянии 2 м или дальше от автомобиля, чтобы предотвратить непреднамеренный запуск двигателя.
• Если пожар находится на начальной стадии, быстро ОТКЛЮЧИТЕ защитную вилку. (см. «Процедура отключения при высоком напряжении»).
• Газ – это водород и пары щелочи. Если возгорание произошло в помещении, немедленно проветрите помещение и эвакуируйтесь в безопасное место.
• Если вытекшая жидкость попала на кожу, нейтрализуйте участок сразу бором, а затем промыть проточной водой или солевой раствор.
• Если вытекший пар или жидкость попали в глаза, немедленно промойте их проточной водой, а затем обратитесь за медицинской помощью.
• В случае утечки газа из-за высокой температуры НЕ используйте батарею до тех пор, пока высоковольтная батарея не остынет до комнатной температуры. температура.

Меры предосторожности при обращении с автомобилем после аварии

• Обязательно наденьте утепленные перчатки (или резиновые перчатки), защитные очки, утепленный костюм и утепленные ботинки.
• НЕ прикасайтесь к оголенному кабелю, если его изоляционное покрытие было снято. (см. «Меры предосторожности при обращении с силовым кабелем»)
• В случае пожара на транспортном средстве и если огонь можно положить out, а затем сделать это с помощью CO? огнетушитель. Если это не доступны, то используйте воду или другие типы огнетушителей.
• Если более половины автомобиля погружено в воду, не попытайтесь приблизиться к компонентам, находящимся под высоким напряжением, таким как защитная вилка. Если такой компонент должен быть обработан, затем сначала переместите автомобиль в безопасное место, затем возьмитесь за компонент.
• если в помещении возник пожар, немедленно проветрите помещение и эвакуироваться в безопасное место. потому что газ водород и щелочь дым.
• Если вытекшая жидкость попала на кожу, нейтрализуйте участок сразу бором, а затем промыть проточной водой или солевой раствор.
• Если необходимо отключить высокое напряжение, обратитесь к «Процедуре отключения высокого напряжения» при обращении с соответствующими компонентами.

Подготовка при обслуживании автомобиля, попавшего в аварию

• Утепленные перчатки (или резиновые перчатки), защитные очки, утепленный костюм и утепленные ботинки.
• Порошок или раствор борной кислоты.
• СО? огнетушитель или другой огнетушитель.
• Полотенце для очистки электролита.
• Виниловая лента (для изоляции клемм)
• Мегаомный тестер (для проверки сопротивления изоляции высокого напряжения)

Меры предосторожности при длительном оставлении электромобиля без присмотра

• ВЫКЛЮЧИТЕ кнопку «Пуск». Затем держите смарт-ключ 2 м или дальше от автомобиля, чтобы предотвратить непреднамеренный запуск двигателя. (Этот заключается в предотвращении быстрой разрядки высоковольтной батареи в темное время суток. текущий.)
• Если уровень заряда высоковольтной батареи (SOC) ниже 30%, то не оставляйте автомобиль без присмотра на длительное время. период.
• Если автомобиль долгое время находится без присмотра, то полностью подзаряжайте аккумулятор обычной зарядкой каждые 3 месяца, чтобы предотвратить SOC высоковольтной батареи не стал равным 0.
• При проверке вспомогательной батареи на предмет разрядки или при замене вспомогательной батареи проверьте наличие проблемы, связанной с высоким сброс напряжения батареи SOC.

Утилизация хладагента гибридного автомобиля / Меры предосторожности при зарядке

• Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло POE с высоким объемным удельным сопротивлением.
• Не используйте ту же станцию ​​восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.
