Поиск неисправностей

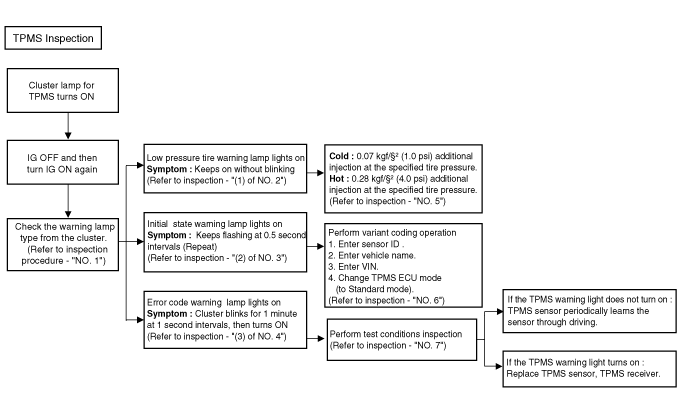

Метод проверки TPMS

осмотр

1. 1
   Типы сигнальных ламп

   • Горит не мигая : Контрольная лампа низкого давления в шинах
   • Постоянно мигает с интервалом в 0,5 секунды : Предупреждение о начальном состоянии лампа
   • Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем ВКЛ : Лампа предупреждения о коде ошибки
2. 2
   (1) Проверьте состояние контрольной лампы.

   • Проверьте состояние контрольной лампы автомобиля.
   • Проверьте, не вызвано ли состояние контрольной лампы низким давлением в шинах.



     Симптом: Горит, не мигая.
3. 3
   (2) Проверьте состояние контрольной лампы.

   • Проверьте состояние контрольной лампы автомобиля.
   • Проверьте, не вызвано ли состояние контрольной лампы исходным состоянием. (исходный режим) приемника TPMS.



     Симптом: постоянно мигает с интервалом в 0,5 секунды.
4. 4
   (3) Проверьте состояние контрольной лампы.

   • Проверьте состояние контрольной лампы автомобиля.
   • Проверьте, не вызвано ли состояние контрольной лампы кодом ошибки (TPMS). неисправность приемника и датчика TPMS). Симптом: Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем включается.
5. 5
   Контрольная лампа низкого давления в шинах Холодный: автомобиль останавливается более 60 минут после остановки. → 0,07 кгс/см² (1,0 фунт/кв. дюйм) дополнительный впрыск в указанную шину давление. Горячее: Транспортное средство → 0,28 кгс/см² (4,0 фунта на кв. дюйм) дополнительный впрыск в указанную шину давление.
6. 6
   Осмотрите контрольную лампу исходного состояния

   А.	сигнальная лампа TPMS (1) Проверьте состояние контрольной лампы TPMS. (2) Постоянно мигает с интервалом в 0,5 секунды. -> Исходное состояние сигнальная лампа

   Б.

   Что нужно проверить в случае мигания контрольной лампы (1). Введите идентификатор датчика. (См. Приемник TPMS — «Процедуры ремонта») (2). Введите название транспортного средства. (См. Приемник TPMS — «Процедуры ремонта») (3). Введите ВИН. (См. Приемник TPMS — «Процедуры ремонта») (4). Измените режим ЭБУ TPMS (на стандартный режим).

7. 7
   Контрольный список DTC для проверки производительности.

   Список	симптомы	Пункты проверки	Подробный контрольный список	Компоненты
   C1312 (Флорида) C1313 (фр.) C1314 (РЛ) C1315 (РР)	Датчик TPMS получает ошибку.	Состояние радиочастотной передачи датчика	Подтвердите радиочастотную передачу датчика Проверьте датчик DTC Осмотрите аккумулятор Ssnsor	Датчик TPMS Шум электронных блоков автомобиля Условия эксплуатации автомобиля
   C1332 (Флорида) C1333 (фр.) C1334 (РЛ) C1335 (РР)	Внутренняя неисправность датчика	Осмотрите радиочастотную передачу датчика Напряжение батареи датчика	Проверьте радиочастотную передачу датчика Проверьте батарею датчика (GDS)	Датчик TPMS
   C1662	Сбой автоматического обучения	Состояние радиочастотной передачи датчика Проверьте скорость автомобиля EMS (VS) Проверить шум автомобиля	Подтвердите радиочастотную передачу датчика Осмотрите батарею датчика Проверьте скорость автомобиля EMS (VS) Проверить шум электронного блока автомобиля.	Датчик TPMS Шум электронных блоков автомобиля Состояние автомобиля Сигнал скорости автомобиля EMS
   C1663	Сбой автоматического обучения	Состояние радиочастотной передачи датчика Проверьте скорость автомобиля EMS (VS) Проверить шум автомобиля	Подтвердите радиочастотную передачу датчика Осмотрите батарею датчика Проверьте скорость автомобиля EMS (VS) Проверить шум электронного блока автомобиля.	Датчик TPMS Шум электронных блоков автомобиля Состояние автомобиля Сигнал скорости автомобиля EMS
