Процедуры ремонта датчика TPMS

Удаление

1. 1
   Снимите сердечник клапана и спустите шину.
2. 2
   Снимите боковую часть борта шины с колеса с помощью инструмента для замены шин. машина .



3. 3
   Поверните колесо по часовой стрелке.





4. 4
   Клапан при транспортировке (воздухозаборная часть серебристая) отклонился от своего исходного положения обязательно проверьте, соответствует ли исходное положение клапана (металлические скобы) собраны в зазубренном состоянии.
5. 5
   При затягивании гайки на клапане не отклоняться от зафиксированного положение, поворачивая клапан в фиксированное положение (металлические скобы чтобы поместиться внутри) и нажмите. Указанный крутящий момент (8 Н·м) для затяжки гайки не использует повторно.
6. 6
   Прикоснитесь к ободу так, чтобы шайба клапана закрыла отверстие клапана. в.



7. 7
   Корпус с двумя пальцами, удерживающими клапан в осевом направлении с одним пальцем и нажмите на клапан.



8. 8
   Корпус, состояние, должна быть видна лазерная маркировка.



9. 9
   Когда клапан полностью вставлен так, чтобы контакт между датчиком и обод, удерживая руки на колесной гайке, начнет затягиваться Обвенчались.



10. 10
    При сохранении положения клапана и датчика монтируется орех.



11. 11
    Нанесите мыло или смазку для шин на верхний и нижний борта шины.



12. 12
    Чтобы установить нижний буртик, расположите датчик в положении «5 часов». относительно головы на шиномонтажном станке



13. 13
    Поместите шину на обод так, чтобы нижний борт касался края обода. обод после датчика (@6 часов). Поверните обод по часовой стрелке и нажмите вниз на шине в положении «3 часа», чтобы установить нижний борт.



14. 14
    После того, как нижний борт окажется на шине, вращайте обод до тех пор, пока датчик не окажется в положение на 5 часов относительно головки на шиномонтажном станке. Нажмите на шину в положении «3 часа» и поверните обод по часовой стрелке. чтобы соответствовать верхней бусине.



15. 15
    Накачивайте шину до тех пор, пока оба борта не сядут.



16. 16
    В случае отказа датчика TPMS датчик TPMS нуждается в обучении. Неисправный заменены датчики новыми блоками, проведено обучение датчиков TPMS.

осмотр

После установки методов проверки датчика TPMS Тайский

1. 1
   Уплотнительная шайба на внешней кромке сжимаемого отверстия.
2. 2
   Нижняя часть корпуса клапана, фиксированное место (без металлических скоб) должен быть расположен
3. 3
   Корпус по крайней мере в одной или нескольких точках на поверхности обода должен контакт.
4. 4
   Высота установки бортика корпуса не должна превышать высоту подбородок.





Замена

Ремонт шины после использования Tire Mobility Комплект (ТМК)

Когда контрольная лампа TPMS ВЫКЛ.

1. 1
   Снимите отремонтированные шину, колесо и датчик TPMS от TMK. (См. «Снятие шин»)
2. 2
   Полностью удалите герметик с колеса и датчика TPMS (A).



3. 3
   Установите датчик TPMS на новую шину.
4. 4
   Проверьте нормальную работу системы TPMS.
5. 5
   Снимите отремонтированные шину, колесо и датчик TPMS от TMK. (См. «Снятие шин»)
6. 6
   Полностью удалите герметик с колеса и датчика TPMS (A).



7. 7
   Установите датчик TPMS на новую шину.
8. 8
   Проверьте давление в шинах с помощью электрического манометра.
9. 9
   Проверьте давление в шинах датчика TPMS с помощью GDS.
10. 10
    Если разница между двумя проверенными значениями давления выше не более 2 фунтов на квадратный дюйм, датчик TPMS в норме. Переустановите его на новую шину.
11. 11
    Если разница между двумя проверенными давлениями выше больше чем 2 фунта на кв. дюйм, датчик TPMS неисправен. Установите новый датчик TPMS на новый шина.
12. 12
    Проверьте нормальную работу системы TPMS.

Когда горит контрольная лампа TPMS

Процедура диагностики с помощью диагностический прибор

В качестве руководства по методам диагностики с помощью диагностического устройства основное содержание следующие:

1. 1
   Подключите разъем самодиагностики (16 контактов), расположенный в нижней части драйвера. боковая накладка на устройство самодиагностики, а затем включите самодиагностику устройство после включения ключа.
2. 2

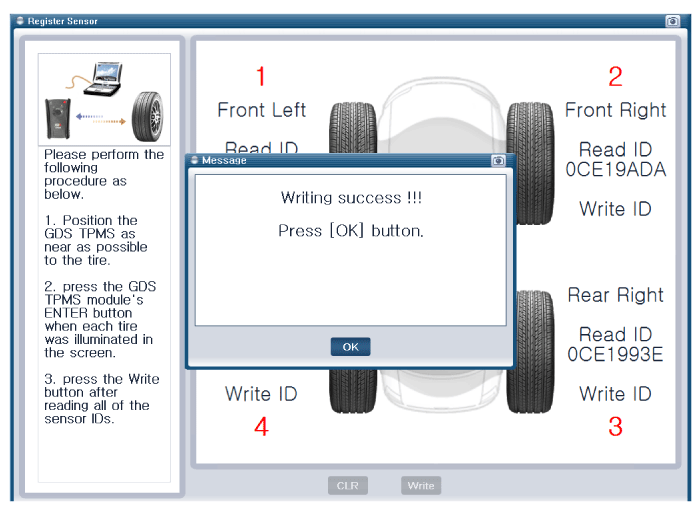

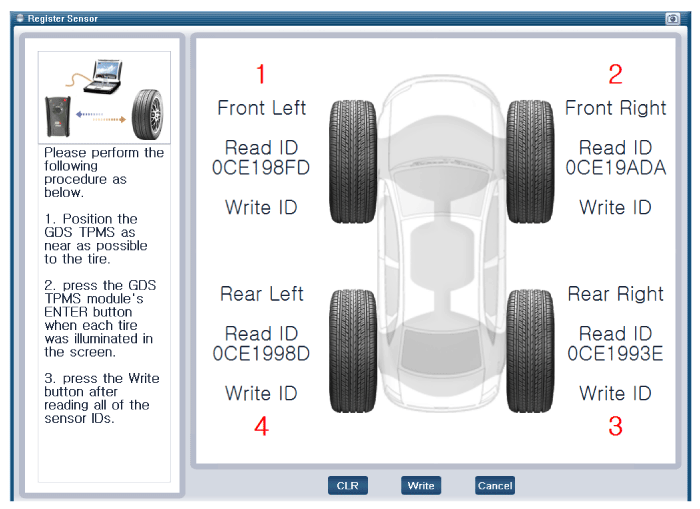

   Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем выберите ОК.

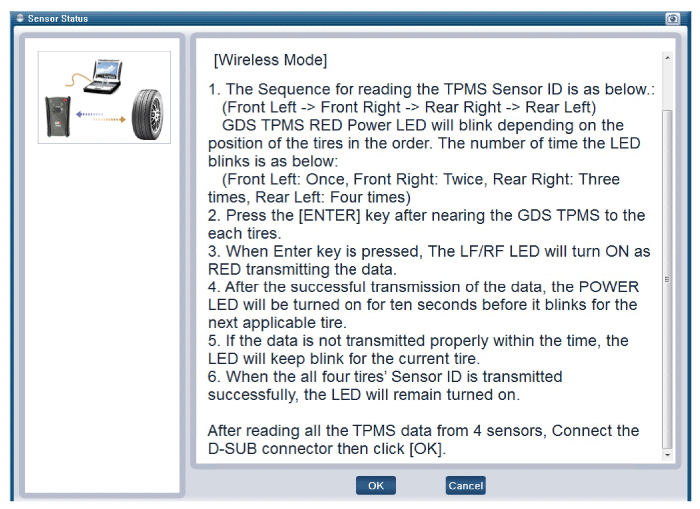

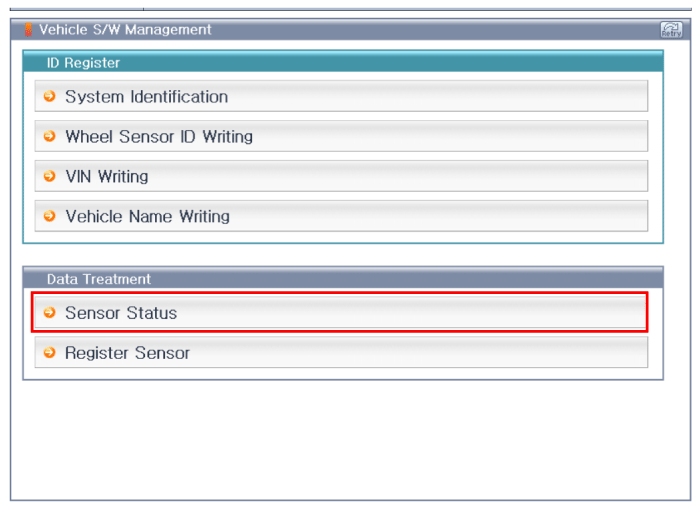

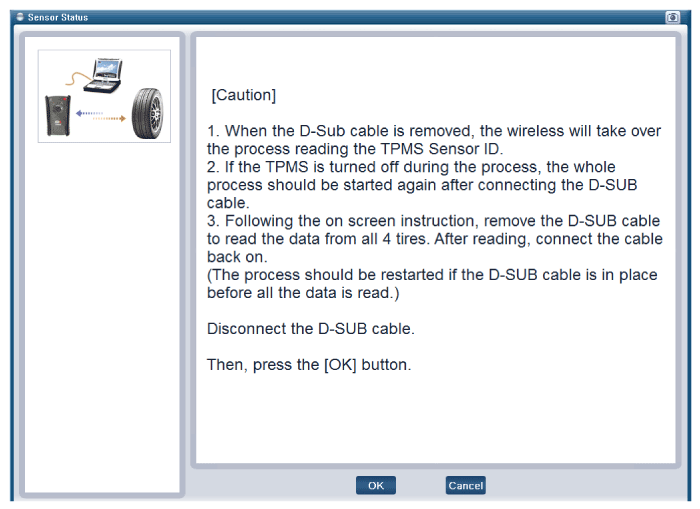

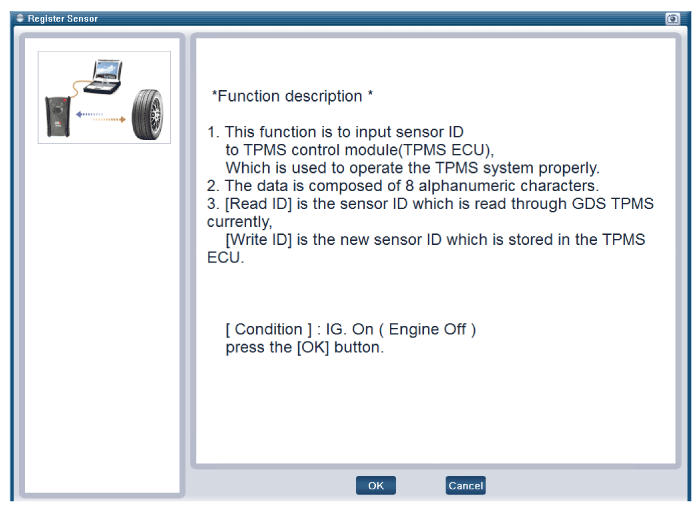

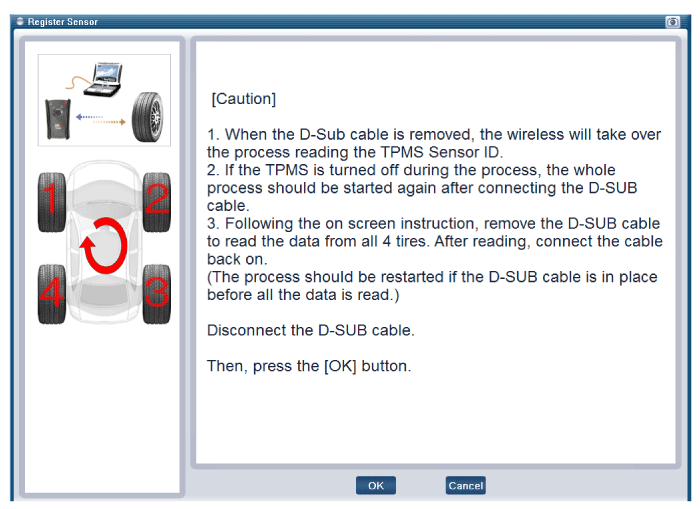

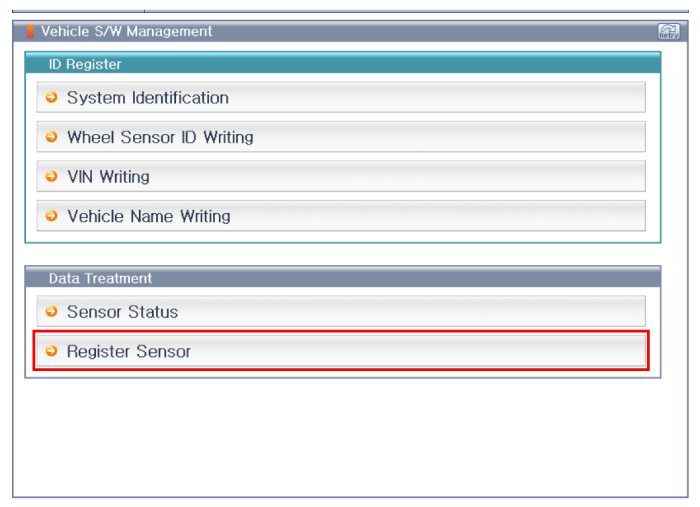

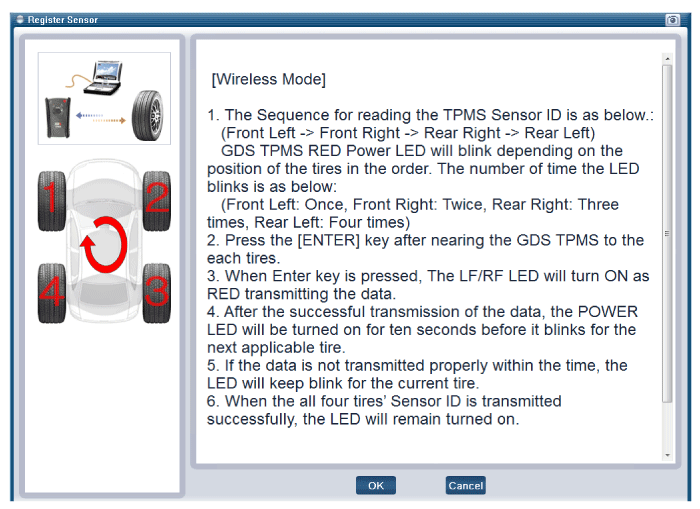

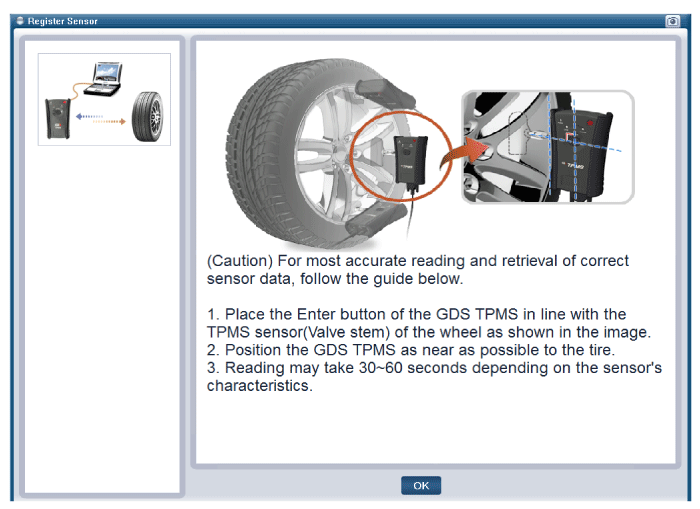

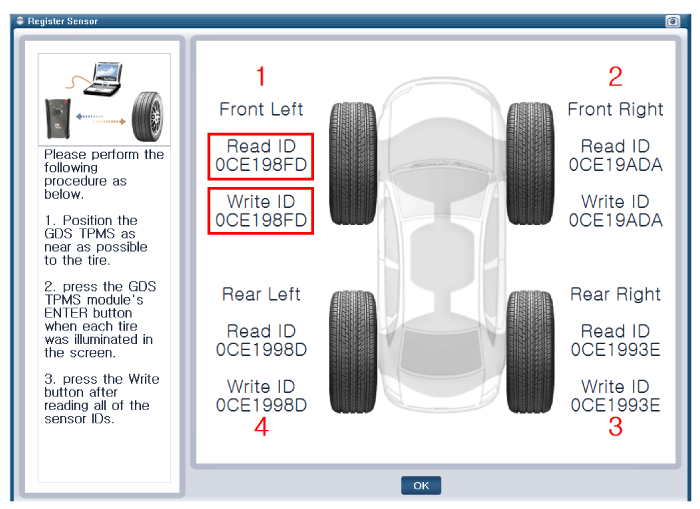

[Инициализация регистрации датчика] [Описание функции регистрации датчика] [Измерения датчиков на этапе подготовки] [Способ регистрации датчика 1] [Способ регистрации датчика 2] [Способ регистрации датчика 3] [Способ регистрации датчика 4] [Способ регистрации датчика 5] [Инициализация состояния датчика]

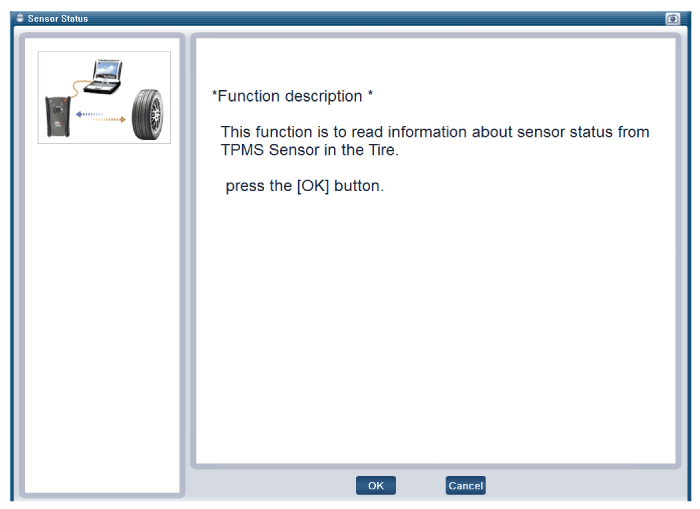

[Описание функции датчика]

[Измерения датчиков на этапе подготовки]

[Измерения датчика 1]

[Измерения датчика 2]

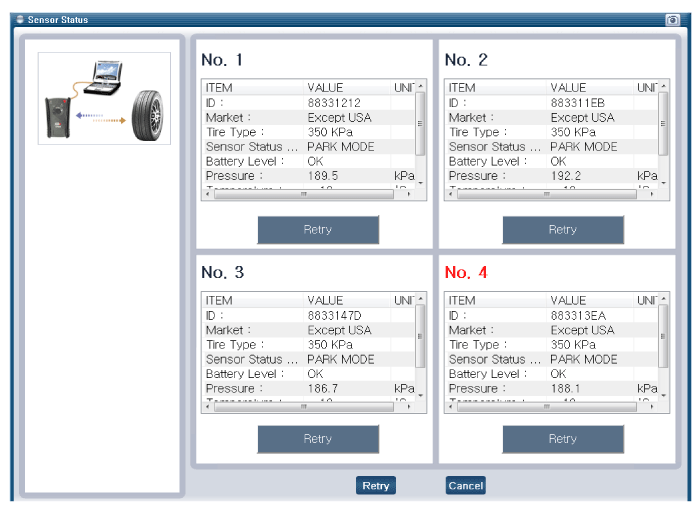

[Статус датчика]
