Система CVVT (непрерывная регулировка фаз газораспределения)

Описание и работа

Описание

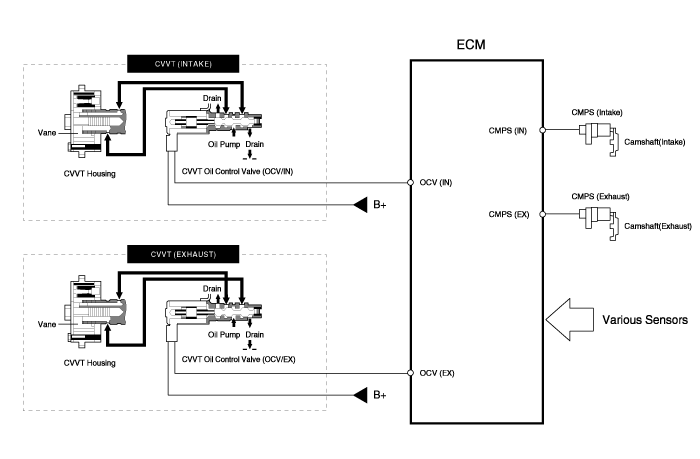

Непрерывный Система изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускных и выпускных клапанов в соответствии с ECM управляющий сигнал рассчитывается по частоте вращения двигателя и нагрузке. К управляя CVVT, происходит перекрытие или недопуск клапана, что делает лучшая экономия топлива и снижение выхлопных газов (NOx, HC). CVVT улучшает производительность двигателя за счет снижения насосных потерь и внутреннего эффекта рециркуляции отработавших газов, улучшение стабильности сгорания и объемного КПД, а также увеличение работа по расширению. Эта система состоит из:

• в Клапан управления маслом CVVT (OCV), который подает моторное масло на кулачок. фазовращатель или вытекает моторное масло из кулачкового фазовращателя в соответствии с управляющий сигнал ECM PWM (импульсный с модуляцией),
• датчик температуры масла CVVT (OTS), который измеряет температуру моторного масла,
• и Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу моторного масла.

моторное масло, вытекающее из клапана управления маслом CVVT, изменяет положение кулачка фазы в направлении (опережение впуска/замедление выпуска) или в направлении направление, противоположное двигателю (замедление впуска/опережение выпуска) вращение за счет вращения ротора, соединенного с распределительным валом внутри кулачка фазер.

Принцип работы

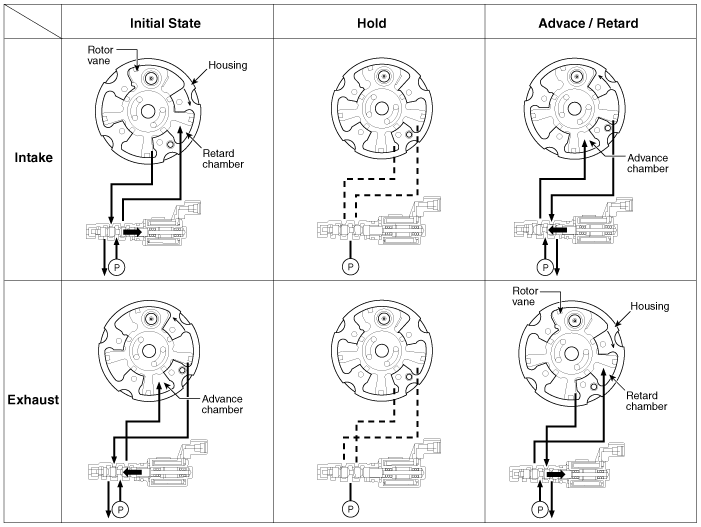

CVVT имеет механизм поворота лопасти ротора за счет гидравлической силы. вырабатывается моторным маслом, подаваемым в камеру опережения или замедления в в соответствии с управлением клапана управления маслом CVVT.

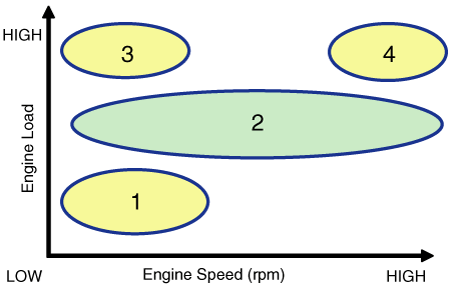

[Системный режим CVVT]

(1) Низкая скорость/низкая нагрузка	(2) Частичная нагрузка
(3) Низкая скорость/высокая нагрузка	(4) Высокая скорость/высокая нагрузка

Вождение Состояние	Выхлопной клапан		Впускной клапан
	Клапан Сроки	Эффект	Клапан Сроки	Эффект

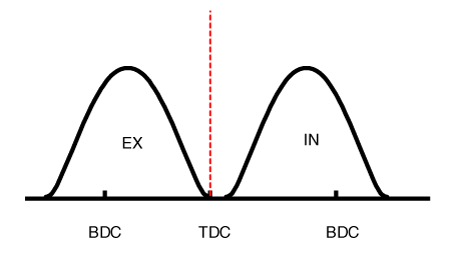

(1) Низкая скорость /Низкая нагрузка	Полностью Продвигать	* Нижний клапан клапана * Улучшение стабильности горения	Полностью Замедлить	* Нижний клапан клапана * Улучшение стабильности горения

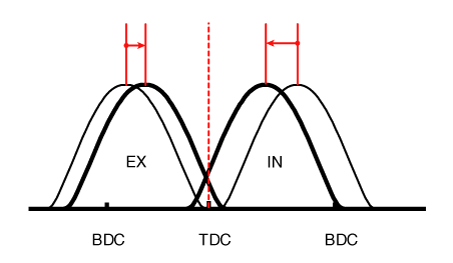

(2) Частичная нагрузка	Замедлить	* Увеличение работы расширения * Снижение насосных потерь * Снижение НС	Замедлить	* Снижение насосных потерь

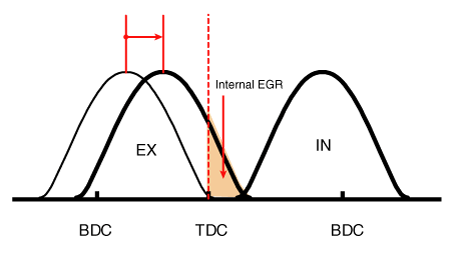

(3) Низкая скорость /Высокая нагрузка	Замедлить	* Увеличение работы расширения	Продвигать	* Предотвращение обратного потока на впуске (улучшение объемной эффективности)

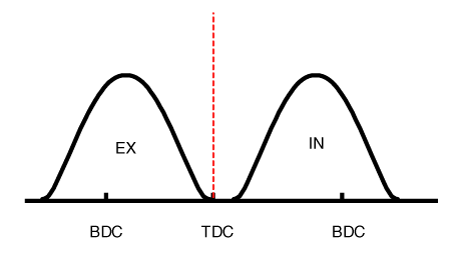

(4) Высокая скорость /Высокая нагрузка	Продвигать	* Снижение насосных потерь	Замедлить	* Улучшение объемной эффективности
