Kia Picanto: Система управления двигателем/датчик температуры выхлопных газов (EGTS)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры отработавших газов (EGTS)

Технические характеристики
Спецификация
Датчик температуры отработавших газов (EGTS) №1, 2
▷ Тип: Термисторный тип
Температура [°C (°F)]
Сопротивление (кОм)
-40 (-40)
0,17
0 (-32)
0,201
100 (212)
0,276
200 (392)
0,35
300 (572)
0,42
400 (752)
0,489
500 (932)
0,555
600 (1112)
0,618
700 (1292)
0,68
800 (1472)
0,739
850 (1562)
0,767

Описание и работа
Описание
Установлен в выпускном коллекторе датчик температуры отработавших газов (EGTS) №1 для WGT измеряет температуру выхлопных газов, поступающих в WGT.
Установлен в сборе бензинового сажевого фильтра (GPF), выхлопной газ Датчик температуры (EGTS) №2 для GPF измеряет температуру выхлопных газов газ поступает в ГПЗ.
Когда заданное состояние двигателя соблюдается, ECM сжигает сажу, собранную в GPF с выхлопным газом. При этом температура выхлопных газов важный фактор состояния двигателя.
Принципиальные диаграммы
Принципиальная электрическая схема

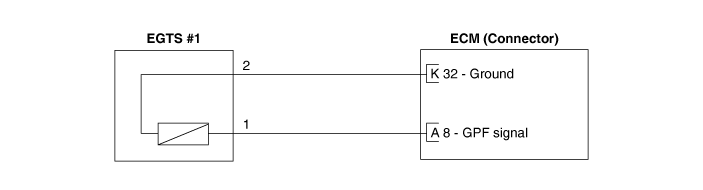

ЕГТС №1

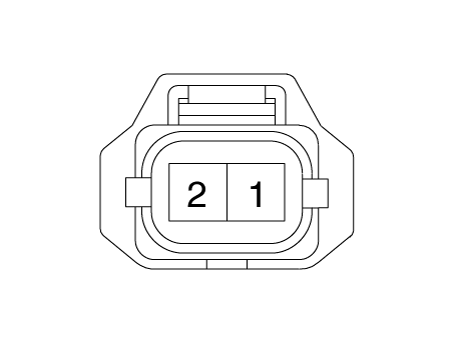

Соединитель жгута

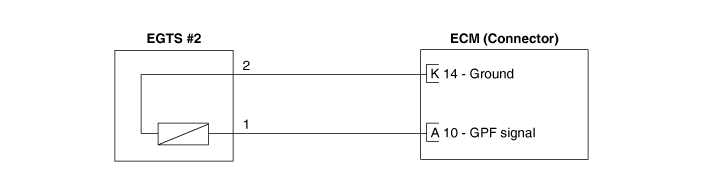

ЭГТС №2

Соединитель жгута

Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем датчиков температуры отработавших газов №1/№2.
3.
Измерьте сопротивление между клеммой сигнала датчика и клеммой заземления.
4.
Убедитесь, что сопротивление находится в пределах спецификации.
Датчик температуры отработавших газов [EGTS №1, №2 (T3, T4)]
Температура [°C (°F)]
Сопротивление (кОм)
-40 (-40)
0,17
0 (-32)
0,201
100 (212)
0,276
200 (392)
0,35
300 (572)
0,42
400 (752)
0,489
500 (932)
0,555
600 (1112)
0,618
700 (1292)
0,68
800 (1472)
0,739
850 (1562)
0,767

Снятие и установка
[ЕГТС №1]
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

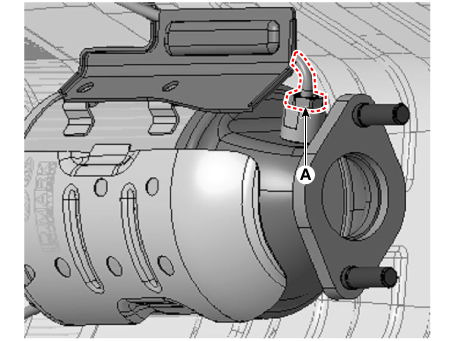

Отсоедините разъем EGTS (А).
3.
Удалите EGTS (B).
Датчик температуры отработавших газов (EGTS):
39,2–49,1 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)

4.
Установите датчик в порядке, обратном снятию.
•
Установите датчик с указанным крутящим моментом.
•
Если датчик упал по ошибке, проверьте, нет ли проблем.
[ЕГТС #2]
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

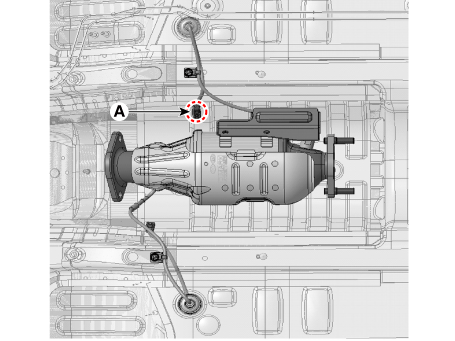

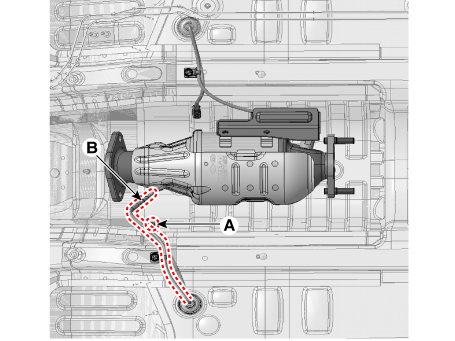

Отсоедините разъем EGTS (А).

3.
Удалите EGTS (A).
Датчик температуры отработавших газов (EGTS):
39,2–49,1 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)

4.
Установите датчик в порядке, обратном снятию.
•
Установите датчик с указанным крутящим моментом.
•
Если датчик упал по ошибке, проверьте, нет ли проблем.
