Kia Picanto: система управления двигателем / датчик давления в рампе (RPS)
Технические характеристики
Элемент
|
Спецификация
|
Номинальное напряжение (В)
|
5
|
Рабочее напряжение (В)
|
4,75 - 5,25
|
Соединитель
|
3
|
Давление
|
Выходное напряжение (В) [Vref=5V]
|
бар
|
[МПа (кгс/см², psi)]
|
0
|
0 (0, 0)
|
0,5
|
175
|
14 (142, 2031)
|
2,5
|
350
|
28 (286, 4061)
|
4,5
|

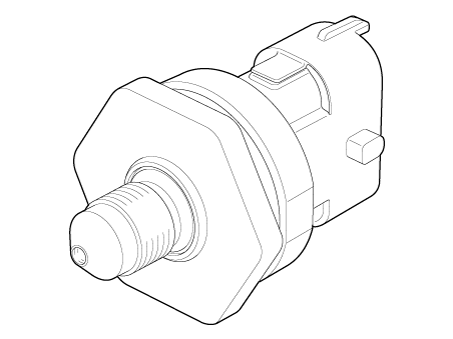

Описание и работа
Установлен
на напорной трубе датчик давления в рампе (RPS) измеряет
мгновенное давление топлива в нагнетательной трубе. Чувствительный элемент
(полупроводниковый элемент), встроенный в датчик, преобразует давление в
сигнал напряжения, который используется ECM для точного управления
количество и время инъекции. Кроме того, если фактическое давление, рассчитанное по
выходной сигнал датчика отличается от целевого давления в рампе, это
регулирует давление в рампе с помощью клапана регулировки давления в рампе.
Принципиальные диаграммы
|

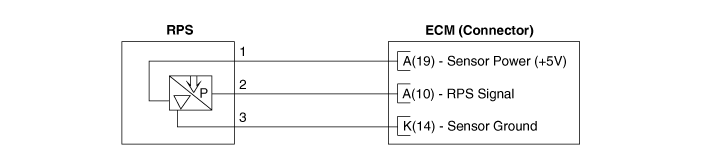

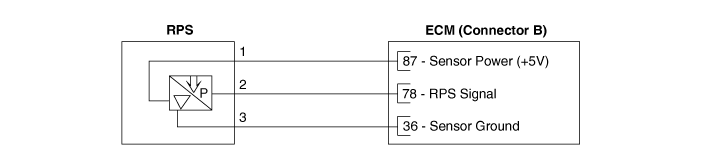

Принципиальная электрическая схема
|
Процедуры ремонта
|
1.
|
Подключите KDS к разъему канала передачи данных (DLC).
|
|
2.
|

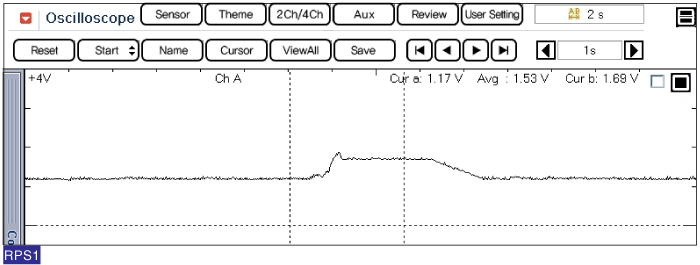

Измерьте выходное напряжение РПС на холостом ходу и различных оборотах двигателя.
Давление
|
Выходное напряжение (В) [Vref=5V]
|
бар
|
[МПа (кгс/см², psi)]
|
0
|
0 (0, 0)
|
0,5
|
175
|
14 (142, 2031)
|
2,5
|
350
|
28 (286, 4061)
|
4,5
|
|
|
1.
|
Сбросьте остаточное давление в топливопроводе.
(См. Система подачи топлива – «Сбросьте остаточное давление в топливопроводе»)
|
|
2.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
3.
|
Снимите впускной коллектор.
(См. Механическая система двигателя — «Впускной коллектор»)
|
|
4.
|
Снимите напорную трубу и инжектор в сборе.
(См. Система подачи топлива — «Напорная труба»)
|
|
5.
|

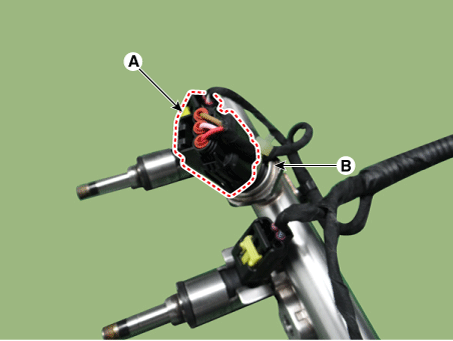

Отсоедините разъем датчика давления в рампе (А), а затем снимите датчик (В) с напорной трубы.
|
Датчик давления в рампе:
30,0–35,0 Н·м (3,1–4,1 кгс·м, 22,1–29,5 фунт-фут)
|
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
