Kia Picanto: Система управления двигателем / датчик кислорода с подогревом (HO2S)
Технические характеристики
HO2S [ряд 1/датчик 1]
Элемент
|
Спецификация
|
Сопротивление нагревателя (Ом)
|
2,5–4,0 [20°C (68°F)]
|
Тип
|
Линейный
|
Приколоть
|
6
|
HO2S [ряд 1/датчик 2]
Элемент
|
Спецификация
|
Сопротивление нагревателя (Ом)
|
Приблизительно 9,0 [20°C(68°F)]
|
Тип
|
Бинарный
|
Приколоть
|
4
|

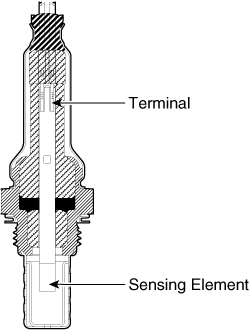

Описание и работа
Установлен
как до, так и после коллекторного каталитического нейтрализатора,
Датчик кислорода с подогревом (HO2S) состоит из циркония и оксида алюминия.
Выходное напряжение датчика изменяется в зависимости от соотношения воздух-топливо.
датчик должен быть нагрет, чтобы работать должным образом. Чтобы он оставался горячим,
он оснащен нагревателем, управляемым ECM через рабочий цикл
сигнал. Когда температура выхлопных газов ниже указанной
значение, нагреватель будет нагревать наконечник датчика.
Принципиальные диаграммы
|

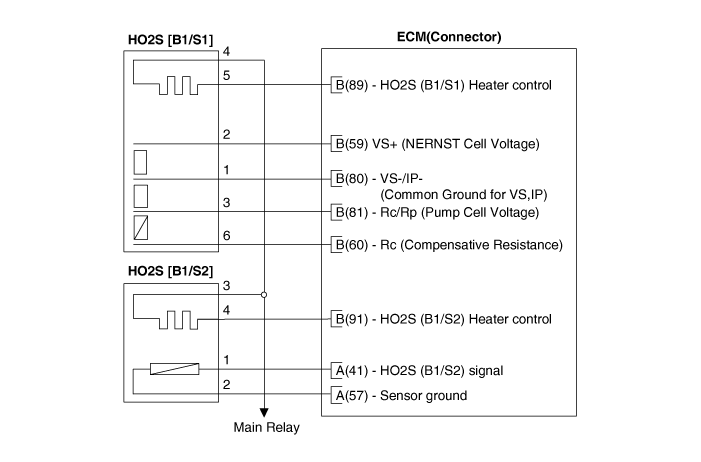

Принципиальная электрическая схема
|
Процедуры ремонта
|
2.
|

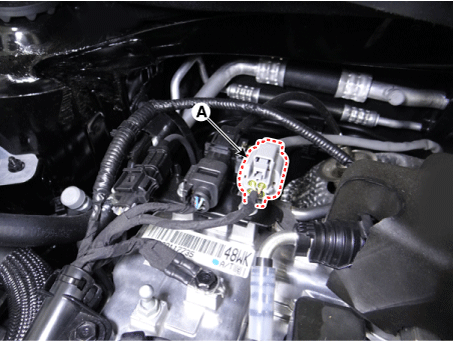

Отсоедините разъем датчика HO2S.
|
|
3.
|
Измерьте сопротивление между клеммами 2 и 5 [B1/S1] датчика HO2S.
|
Спецификация: 2,4-4,0 [20°C(68°F)]
|
|
|
4.
|
Измерьте сопротивление между клеммами 3 и 4 [B1/S2] датчика HO2S.
|
Спецификация: Приблизительно 9,0 [20°C(68°F)]
|
|
|
5.
|
Убедитесь, что сопротивление находится в пределах спецификации.
|
|
Обратите внимание, что для снятия подогреваемого кислородного датчика можно использовать SST 09392-1Y100.
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|

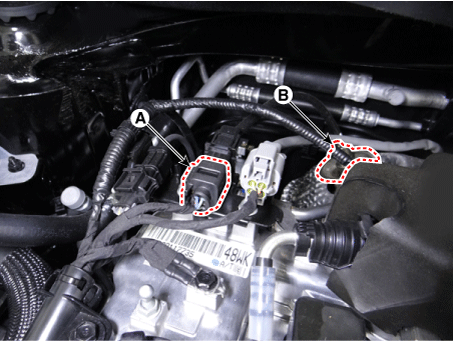

Отсоедините разъем (А).
|
|
3.
|
Снимите подогреваемый кислородный датчик (В).
|
Датчик кислорода с подогревом:
39,2–49,1 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Отсоедините разъем (А).
|
|
3.
|

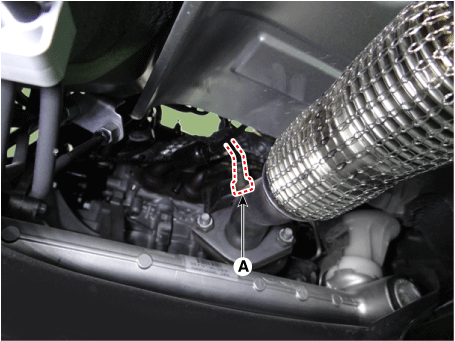

Снимите подогреваемый кислородный датчик (А).
|
Датчик кислорода с подогревом:
39,2–49,1 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)
|
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Примечание
что внутреннее повреждение может произойти при падении компонента. Если
компонент упал, проверьте его перед установкой.
|
|
•
|
ДЕЛАТЬ
НЕ используйте очиститель, спрей или смазку для чувствительного элемента и разъема
датчик, так как масляное вещество может ухудшить работу датчика.
|
|
•
|
Датчик и его проводка могут быть повреждены при контакте с выхлопной системой (выпускным коллектором, каталитическим нейтрализатором и т. д.).
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
