Kia Picanto: механическая коробка передач
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/ Система механической коробки передач
Технические характеристики
| Технические характеристики |
|
Модель коробки передач
|
M5CF1-1
|
|
|
Тип двигателя
|
Бензин 1.0 Т-ГДИ
|
|
|
Масло для механической коробки передач
|
Емкость
|
1,6 - 1,7 л
(0,42–0,45 галлона США, 1,69–1,80 кварты США, 1,41–1,50 лм кварты) |
|
рекомендуемые
|
- SAE 70 Вт, API GL-4
· Перечень трансмиссионных масел, одобренных KIA: SK HK MTF 70W, SHELL SPIRAX S6 GHME 70W, GS CALTEX GS MTF HD 70W |
|
|
Передаточное число
|
1-й
|
3,615
|
|
2-й
|
1,955
|
|
|
3-й
|
1.207
|
|
|
4-й
|
0,893
|
|
|
5-й
|
0,703
|
|
|
Обеспечить регресс
|
3,545
|
|
|
Конечное передаточное число
|
3,722/*3,833
|
|
*Эко пакет
| Моменты затяжки |
|
Предметы
|
Н·м
|
кгс·м
|
фунт·фут
|
|
Пробка для слива масла
|
58,9 - 78,5
|
6,0 - 8,0
|
43,4 - 57,8
|
|
Пробка для заливки масла
|
58,9 - 78,5
|
6,0 - 8,0
|
43,4 - 57,8
|
|
Болт крепления узла рычага переключения передач
|
8,8 - 13,7
|
0,9 - 1,4
|
6,5 - 10,1
|
|
Гайка крепления держателя троса управления
|
11,8 - 14,7
|
1,2 - 1,5
|
8,7 - 10,8
|
|
Болт крепления кронштейна троса сцепления
|
19,6 - 26,5
|
2,0 - 2,7
|
14,5 - 19,5
|
|
Выключатель фонаря заднего хода
|
39,2 - 58,8
|
4,0–6,0
|
28,9 - 43,4
|
|
Болт крепления вала привода в сборе
|
19,6 - 26,5
|
2,0 - 2,7
|
14,5 - 19,5
|
|
Болт крепления кронштейна троса управления
|
14,7 - 21,6
|
1,5 - 2,2
|
10,8 - 15,9
|
|
Болт крепления опорного кронштейна коробки передач
|
58,9 - 78,5
|
6,0 - 8,0
|
43,4 - 57,8
|
|
Болт кронштейна крепления коробки передач
|
88,3 - 107,9
|
9,0 - 11,0
|
65,1 - 79,6
|
|
Болт крепления стартера
|
49,0 - 63,7
|
5,0 - 6,5
|
36,2 - 47,0
|
|
Болт верхнего крепления коробки передач (TM=>ENG)
|
42,2 - 53,9
|
4,3 - 5,5
|
31,1 - 39,8
|
|
Болт нижнего крепления коробки передач (ENG=>TM)
|
48,1 - 53,9
|
4,9 - 5,5
|
35,4 - 39,8
|
|
42,2 - 53,9
|
4,3 - 5,5
|
31,1 - 39,8
|
|
|
Болт крепления кронштейна рулевой тяги
|
49,0 - 63,7
|
5,0 - 6,5
|
36,2 - 47,0
|
|
107,9 - 127,5
|
11,0 - 13,0
|
79,6 - 94,0
|
|
|
Болт крепления опорного кронштейна тяги крена
|
49,0 - 68,6
|
5,0–7,0
|
36,2 - 50,6
|
| Герметик |
|
Элемент
|
Указанный герметик
|
|
Вал управления в сборе
|
Анаэробные клеи для фланцев
|
Специальные сервисные инструменты
| Специальные сервисные инструменты |
|
Название/номер инструмента
|
Иллюстрация
|
Описание
|
|
Крепление опоры двигателя (штанга)
09200-3N000 |
|
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с адаптером (09200-4X000) и опорой (09200-A3100) |
|
Крепление опоры двигателя (подставка)
09200-А3100 |
|
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с шиной (09200-3N000) и адаптером (09200-4X000) |
|
Крепление опоры двигателя (адаптер)
09200-4X000 |
|
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с опорной балкой двигателя (09200-3N000) и опорой (09200-A3100) |
|
Подвеска двигателя
09221-А3100 |
|
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с опорой двигателя |
|
Установщик сальника
О: 09431-23000 (установщик) B: 09231-H1100 (ручка) |
|
Используется для установки сальника дифференциала.
Используется с ручкой (09231-H1100) |

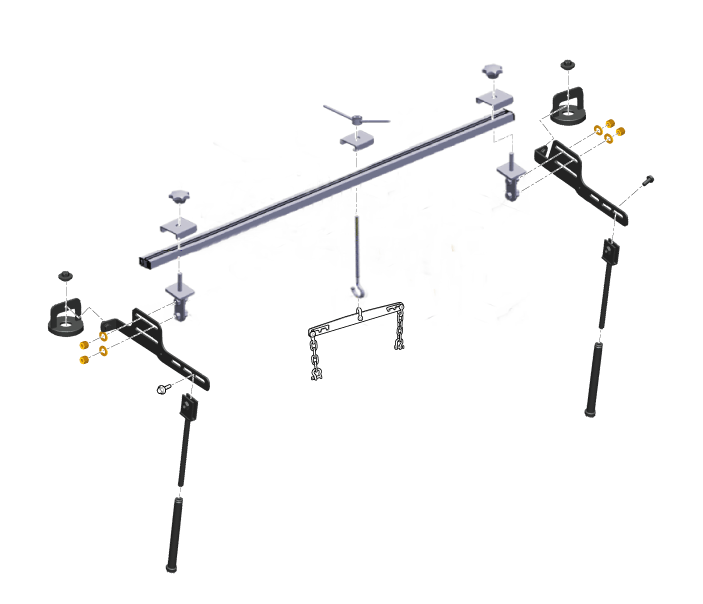

※ Чертеж сборки специального инструмента крепления опоры двигателя
Поиск неисправностей
| Поиск неисправностей |
|
Симптом неисправности
|
Подозреваемый район
|
Средство
|
|
Аномальный шум
|
Уровень масла (низкий)
|
Долейте масло после осмотра деталей (сальник, сливная пробка, заливная пробка).
|
|
Масло (неправильное или загрязненное)
|
Замените масло.
|
|
|
Состояние коробки передач и крепления двигателя (неправильное)
|
Затяните крепежный болт до указанного крутящего момента.
|
|
|
Осевой люфт вала (неправильно)
|
Отрегулируйте конечный люфт.
|
|
|
Кольцо синхронизатора (изношено или повреждено)
|
Замените кольцо синхронизатора.
|
|
|
Шестерня (изношенная или поврежденная)
|
Замените шестерню.
|
|
|
Подшипник (изношен или поврежден)
|
Замените подшипник.
|
|
|
Утечка масла
|
Уровень масла (высокий)
|
Проверьте уровень масла.
|
|
Прокладка (повреждена)
|
Замените прокладку. (сливная пробка, заливная пробка)
|
|
|
Сальник (изношен или поврежден)
|
Замените сальник.
|
|
|
Тяжелое переключение или невозможное переключение
|
Масло (неверно)
|
Замените масло.
|
|
Вилка переключения (износ)
|
Замените вилку переключения передач.
|
|
|
Кольцо синхронизатора (изношено или повреждено)
|
Замените кольцо синхронизатора.
|
|
|
Шестерня (изношенная или поврежденная)
|
Замените шестерню.
|
|
|
Втулка ступицы (изношена или повреждена)
|
Замените втулку ступицы.
|
|
|
Выпрыгивает из снаряжения
|
Вилка переключения (износ)
|
Замените вилку переключения передач.
|
|
Втулка ступицы (изношена или повреждена)
|
Замените втулку ступицы.
|
|
|
Шестерня (изношенная или поврежденная)
|
Замените шестерню.
|
|
|
Подшипник (изношен или поврежден)
|
Замените подшипник.
|
Вилка выключения сцепления и подшипник выключения сцепления
Компоненты и расположение компонентов
Компоненты
[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]
1. Диск сцепления в сборе 2. Кожух сцепления в сборе 3. Подшипник выключения сцепления 4. Рычаг выключения сцепления в сборе ...
