Механическая коробка передач

Нейтральный переключатель

Место в руководстве: Механическая коробка передач
Общая информация — 8Обслуживание — 30Механическая система двигателя — 46Электрическая система двигателя — 14Система контроля выбросов — 11Управление двигателем/топливная система — 46Система сцепления — 12Механическая коробка передач — 10Карданный вал и ось — 8Подвесная система — 15Рулевая система — 9Сдержанность — 17Тормозная система — 22Кузов (внутри и снаружи) — 104Электрическая система кузова — 80Отопление, вентиляция, кондиционирование воздуха — 17
6шагов
~36мин
2/5сложность
02040608010058.943Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 6

Технические характеристики

Технические характеристики

Элемент Указанный
Тип ВКЛ ВЫКЛ
Рабочее состояние Нейтральная передача
Рабочее напряжение 10 В - 15 В
Рабочая Температура от -30°C до 100 °C

Компоненты и расположение компонентов

Расположение компонента

1. Нейтральный переключатель

Описание и работа

Описание

  • Сигнал переключателя нейтрали передается в ECM в нейтральном состоянии.
  • Сигнал блокируется при переключении передач.
  • Когда сигнал заблокирован, ECM управляет объемом впрыска топлива значение сопоставления для 1-й передачи, чтобы автомобиль мог нормально стартовать.

Процедуры ремонта

осмотр

  1. Снимите батарею и поддон для батареи. G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)

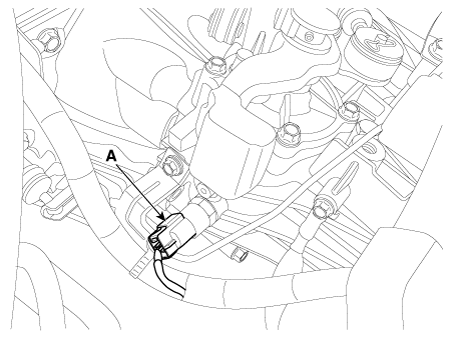

  2. Отсоедините разъем переключателя нейтрали (А).

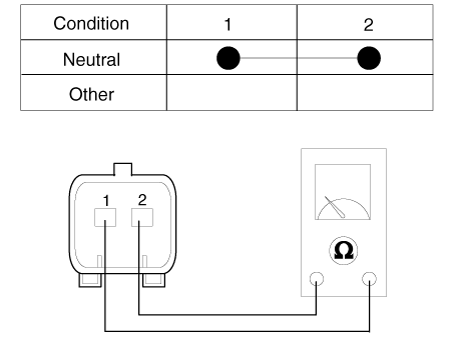

  3. Проверьте целостность цепи между клеммой питания и клеммой сигнала.

Удаление

  1. Снимите батарею и поддон для батареи. G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
  2. Отсоедините разъем переключателя нейтрали (А).

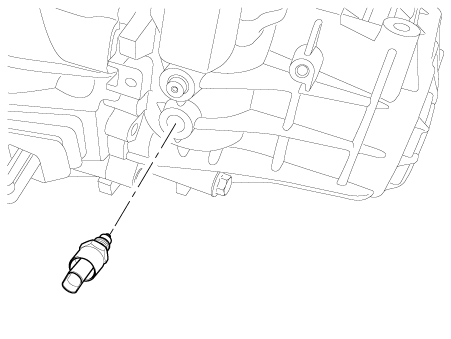

  3. Снимите переключатель нейтрали (А).

    Момент затяжки: 39,2–59 Н·м

Монтаж

  1. Установите в порядке, обратном снятию.
