Вал управления в сборе

Компоненты и расположение компонентов

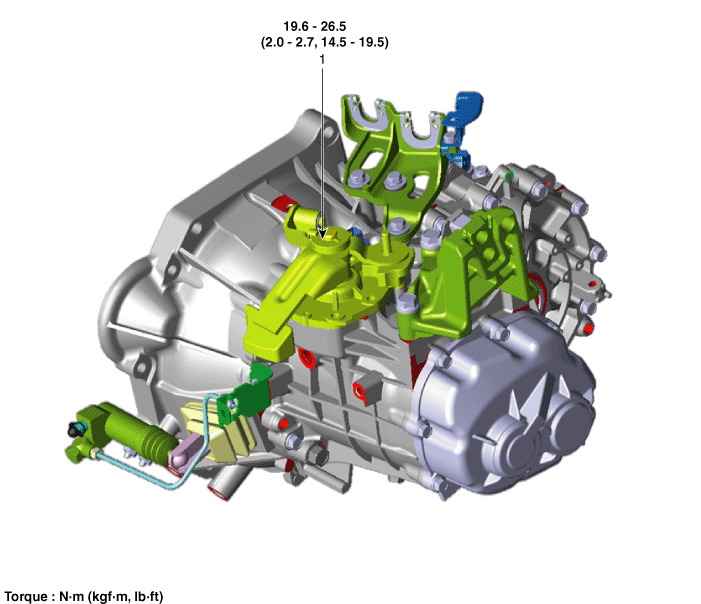

Расположение компонентов

Процедуры ремонта

Удаление

1. 1
   Переключите передачу на «нейтраль».
2. 2
   Снимите батарею и поддон для батареи. G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
3. 3

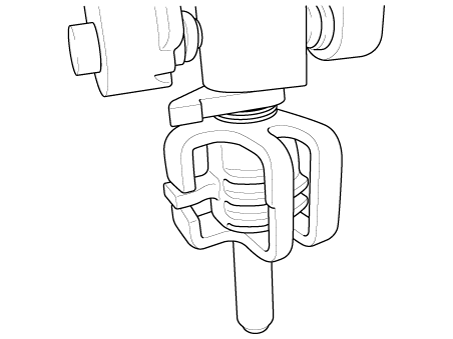

   Снимите трос управления с вала управления после удаления штифтов (А).



4. 4

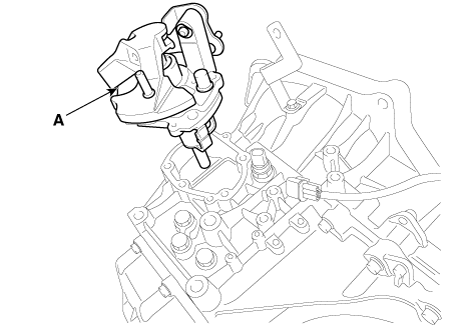

   Полностью снимите приводной вал (А).

   Момент затяжки : 19,6–26 Н·м



Монтаж

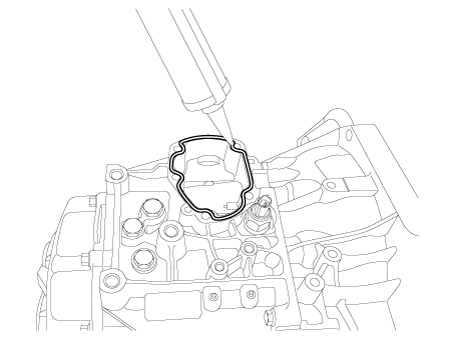

1. Установите в порядке, обратном снятию.
