Кабель управления

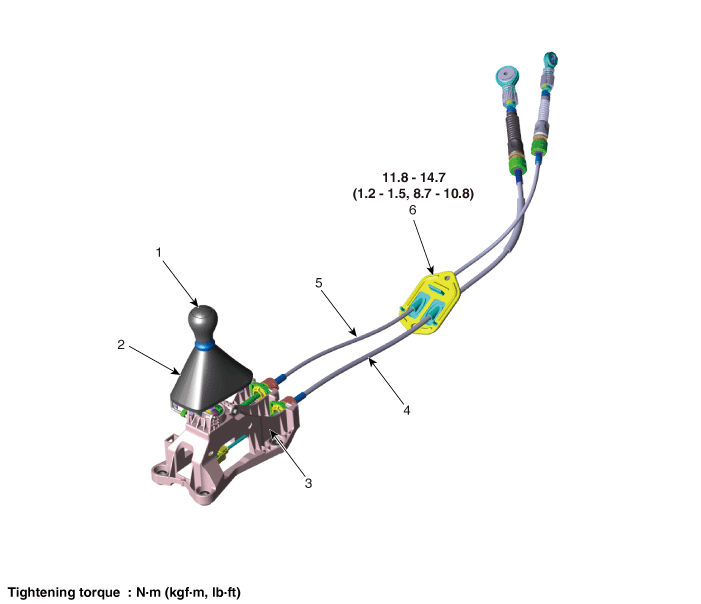

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

1. 1
   Проверьте правильность работы рычага вала управления при работе (1-й, 2-й, 3-й, 4-й, 5-й, R).
2. 2
   Если шестерня кажется тугой, снова отрегулируйте длину троса управления. (См. Система ручного управления — «Кабель управления»)

Корректирование

1. 1
   Переместите рычаг переключения передач на 4-ю передачу.
2. 2
   Снимите трос управления (В) с вала управления после удаления стопорных штифтов (А).



3. 3

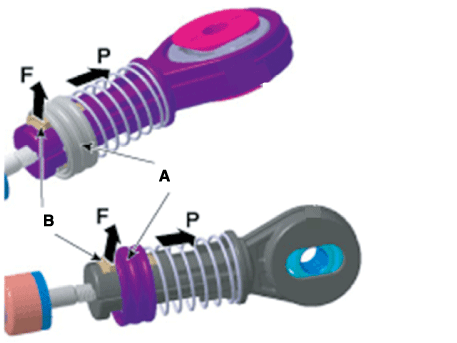

   Потянув держатель (А) в направлении «Р», потяните замок (В) в направлении «F».



4. 4
   Вставьте стопорные штифты (А).



5. 5
   Нажмите на замок (C) после установки троса управления на вал управления.



Удаление

1. 1
   Переместите рычаг переключения передач в положение 4-й передачи. Поднимите аккумулятор и аккумуляторный отсек.
2. 2
   Снимите батарею и поддон для батареи. G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
3. 3
   Снимите кабель управления.

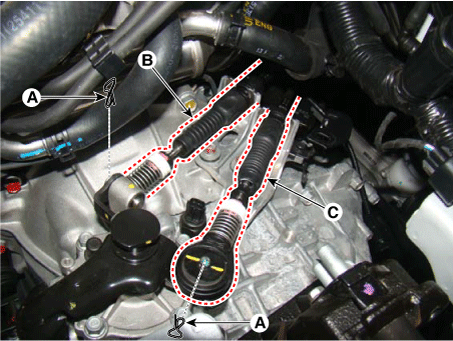

   1. Снимите трос управления с вала управления после удаления стопорных штифтов (А).
   2. Снимите трос управления (B) с кронштейна (C).



4. 4
   Снимите ручку (А), потянув ее в направлении стрелки.



5. 5
   Снимите напольную консоль в сборе. (См. Кузов «Узел напольной консоли»)
6. 6

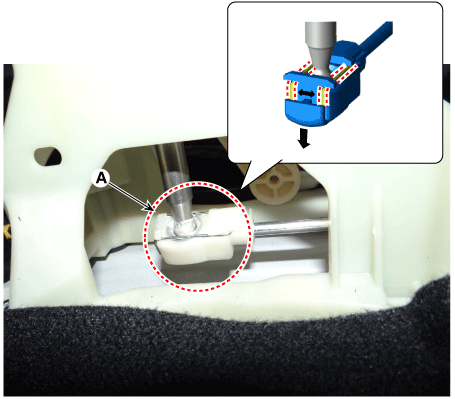

   Снимите стопорный штифт (А), а затем снимите трос выбора со штифта рычага переключения передач.



7. 7

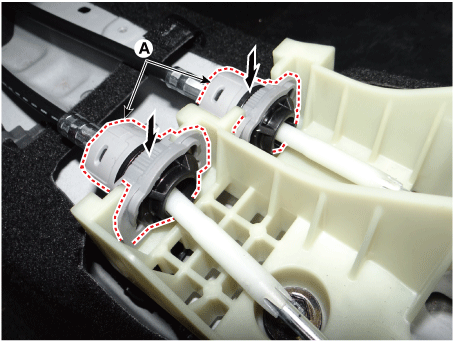

   Снимите кабельные разъемы (А) с рычага переключения передач.



8. 8
   Снимите рычаг переключения передач (А).



9. 9

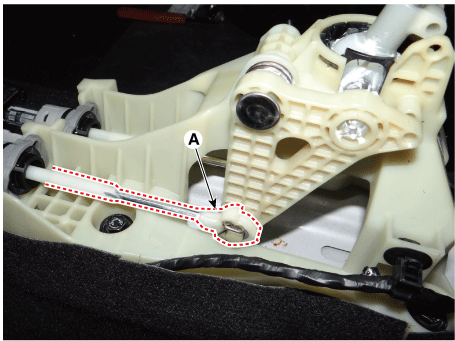

   Удалять фиксатор троса переключения передач (А) после ослабления гаек. Затем удалите трос переключения передач, потянув его в сторону салона автомобиля.



Монтаж

1. 1

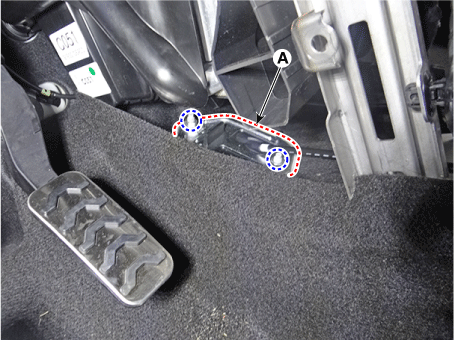

   Установите фиксатор троса переключения передач, затянув гайки (А).

   Момент затяжки : 11,8–14,7 Н·м



2. 2
   Установите трос переключения передач (А).



3. 3
   Установите кабельные розетки (А).



4. 4

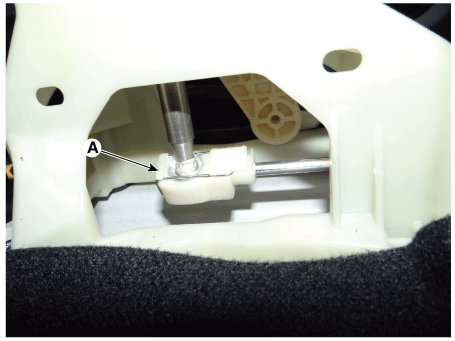

   Установите трос выбора на штифт рычага, а затем вставьте стопорный штифт (А).



5. 5

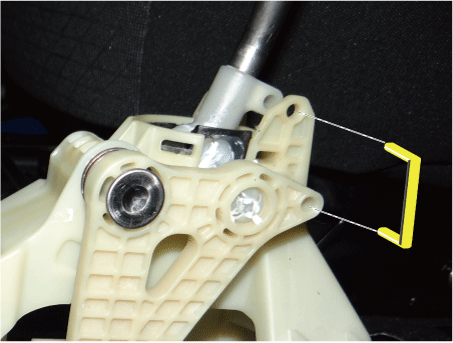

   Убедитесь, что рычаг переключения передач и вал управления находятся в положении «4», а затем установите 4-й фиксирующий штифт.



6. 6
   Установите трос управления.

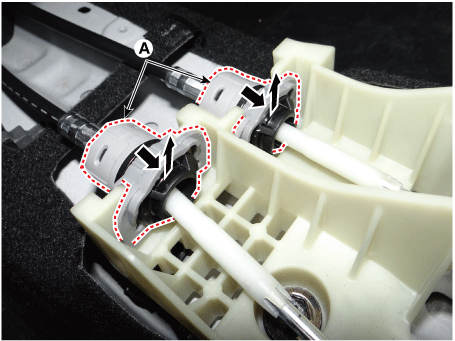

   1. Потянув держатель (А) в направлении «Р», потяните замок (В) в направлении «F».



   2. Вставьте стопорные штифты (A) после установки троса управления (B).

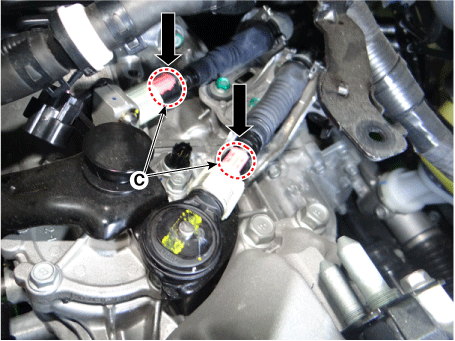

   3. Нажмите на замок (C) после установки троса управления на вал управления.



7. 7
   Снимите 4-й фиксирующий штифт (А).



8. 8
   Установите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
9. 9

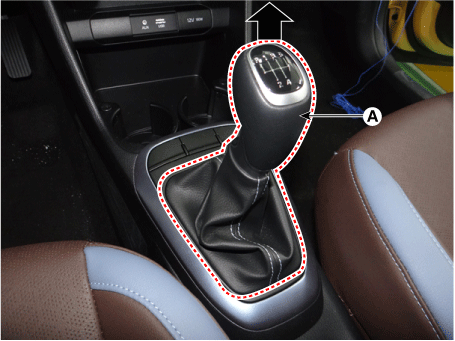

   Установите ручку (А), нажав на нее в направлении стрелки.



10. 10
    Установите батарею и поддон для батареи. G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
