Kia Picanto: Система освещения / Задний комбинированный фонарь
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Электрическая система кузова
/
Система освещения
/ Задний комбинированный фонарь
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

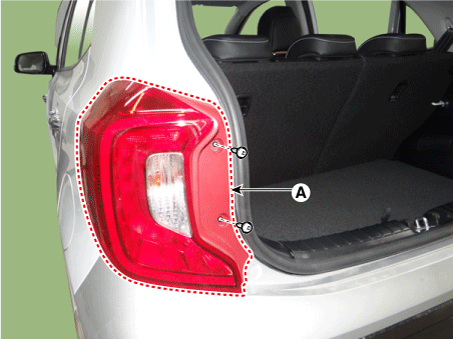

Снимите задний комбинированный фонарь (А) после ослабления винтов.
|
| 3. |

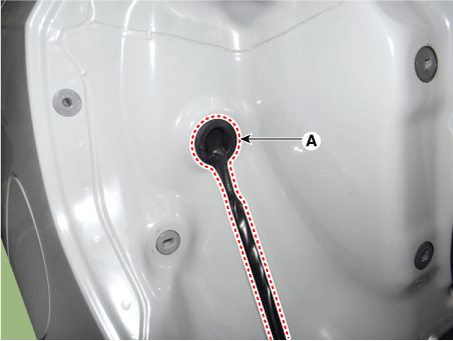

Снимите уплотнение заднего комбинированного фонаря (А).
|
| 4. |

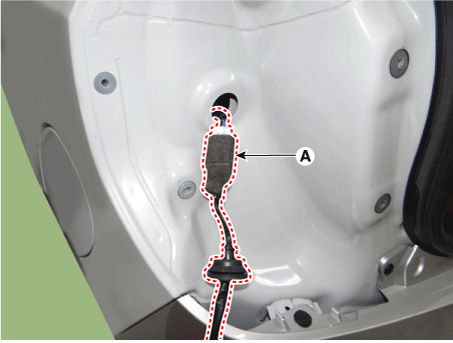

Отсоедините разъем заднего комбинированного фонаря (А).
|
Резервная лампа
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите задний бампер в сборе.
(См. Кузов — «Задний бампер в сборе»)
|
| 3. |

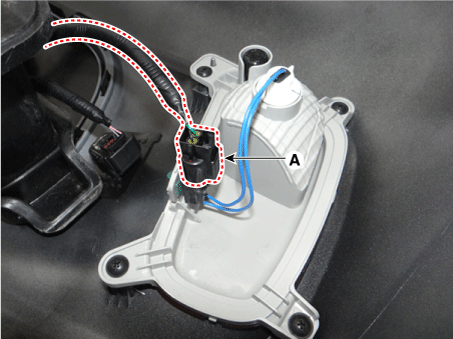

Отсоедините разъем лампы заднего хода (А).
|
| 4. |

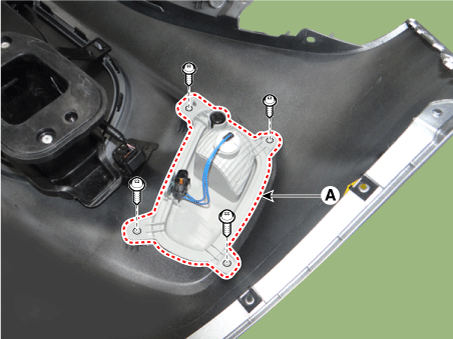

Снимите фонарь заднего хода (А) после ослабления винтов.
|
| Замена лампы |
Лампа указателя поворота
| 1. |
Снимите задний комбинированный фонарь.
|
| 2. |

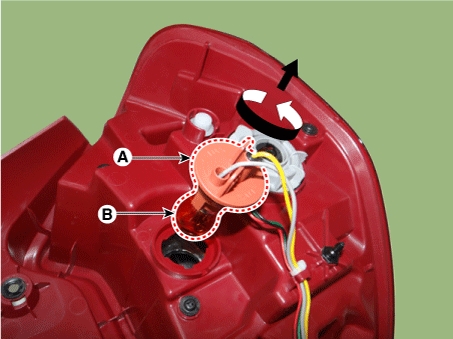

Снимите лампу указателя поворота (В), повернув патрон (А) против часовой стрелки.
|
Резервная лампа
| 1. |
Снимите заднюю шину.
|
| 2. |

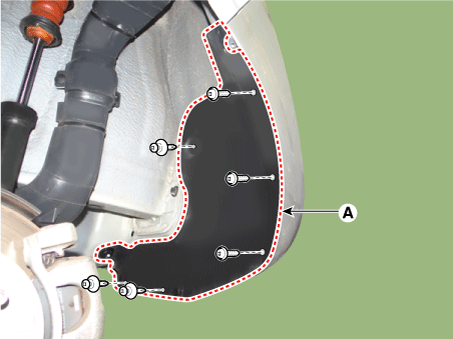

Снимите защитный кожух заднего колеса (А), предварительно ослабив крепежные винты и зажимы.
|
| 3. |

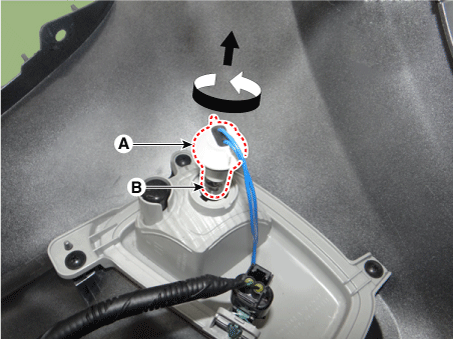

Снимите лампу фонаря заднего хода (В), повернув патрон (А) против часовой стрелки.
|
| Монтаж |
Задний комбинированный фонарь
| 1. |
Подсоедините разъем заднего комбинированного фонаря.
|
| 2. |
Установите задний комбинированный фонарь.
|
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Резервная лампа
| 1. |
Установите фонарь заднего хода.
|
| 2. |
Установите задний бампер в сборе.
|
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
