Электрическая система кузова
Система освещения
Место в руководстве: Электрическая система кузова
~1мин чтения
Технические характеристики
Спецификация
| Элемент | Тип | Мощность лампы (Вт) | |||
| Передний | Налобный фонарь | Галоген (габаритный фонарь) |
Низкий высокий | Н4 НЛ | 55/60 |
| Лампа указателя поворота | ПИ21ВЛЛ | 21 | |||
| Габаритный фонарь | W5WLL | 5 | |||
| Галоген (габаритный фонарь + ДХО) |
Низкий высокий | HB3 (9005HL+) | 60 | ||
| Лампа указателя поворота | ВЕЛ | ВЕЛ | |||
| Габаритный фонарь | ВЕЛ | ВЕЛ | |||
| Дневные ходовые огни (ДХО) | ВЕЛ | ВЕЛ | |||
| Передняя противотуманная фара | НВ4 | 51 | |||
| Лампа указателя поворота (боковая) | WY5W | 5 | |||
| Лампа указателя поворота дверного зеркала | ВЕЛ | ВЕЛ | |||
| Задний | Задний комбинированный фонарь | Тип лампы | Задний фонарь | W5WLL | 5 |
| Задний / стоп-сигнал | P21/5WLL | 21 | |||
| Лампа указателя поворота | ПИ21ВЛЛ | 21 | |||
| Резервная лампа | W16W | 16 | |||
| Тип светодиода | Задний фонарь | ВЕЛ | ВЕЛ | ||
| Задний / стоп-сигнал | ВЕЛ | ВЕЛ | |||
| Лампа указателя поворота | ПИ21ВЛЛ | 21 | |||
| Резервная лампа | W16W | 16 | |||
| Высоко установленный стоп-сигнал | Тип лампы | W5WLL | 5 | ||
| Подсветка номерного знака | W5WLL | 5 | |||
| Интерьер | Карта лампы | W10W | 10 | ||
| Комнатная лампа | ГИРЛЯНДА | 8 | |||
| Багажная лампа | ГИРЛЯНДА | 8 | |||
| Лампа перчаточного ящика | W5W | 10 | |||
Компоненты и расположение компонентов
Расположение компонента

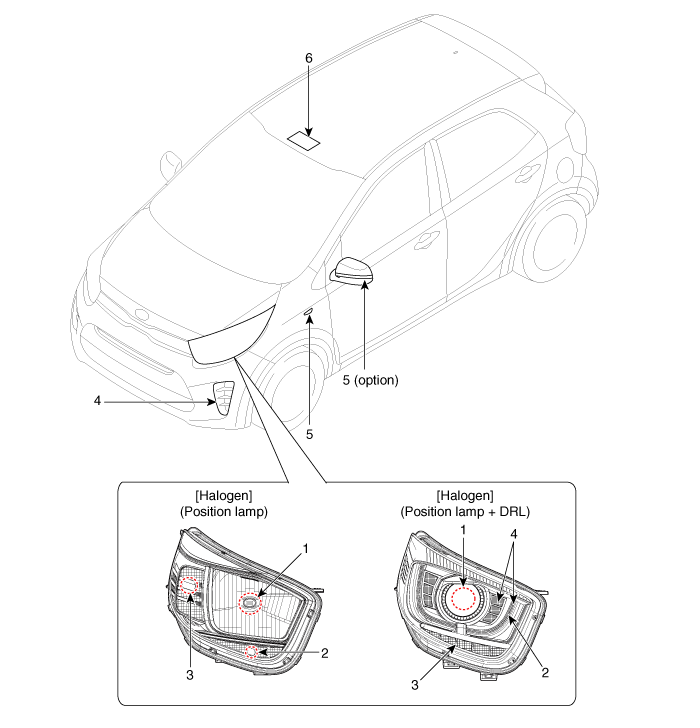

| 1 . Налобный фонарь (низкий/высокий, бифункция) 2. Габаритный фонарь 3. Лампа указателя поворота |
4 . Дневные ходовые огни (ДХО) 5. Лампа указателя поворота (наружное зеркало/боковое) 6. Лампа карты |

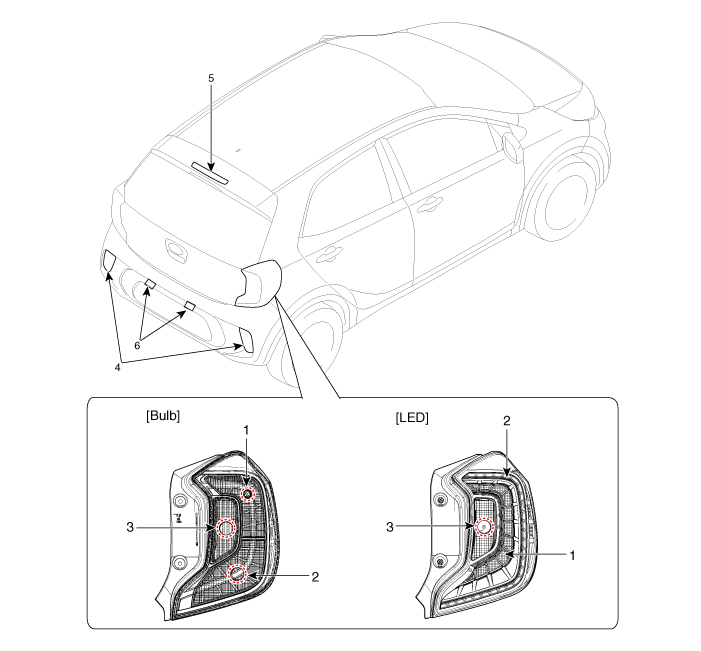

| 1 . Задний фонарь 2. Стоп/задний фонарь 3 . Лампа указателя поворота |
4 . Резервная лампа 5 . Высоко установленный стоп-сигнал 6 . Лампа номерного знака |
