Kia Picanto: электрическая система кузова / многофункциональный переключатель
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Электрическая система кузова
/ Многофункциональный переключатель
Технические характеристики
| Технические характеристики |
|
Предметы
|
Технические характеристики
|
|
|
Номинальное напряжение
|
12 В постоянного тока
|
|
|
Диапазон рабочих температур
|
-22 - 176°F (-30 - 80°C)
|
|
|
Номинальная нагрузка
|
Шайба
|
Шайба: 6А (нагрузка двигателя)
|

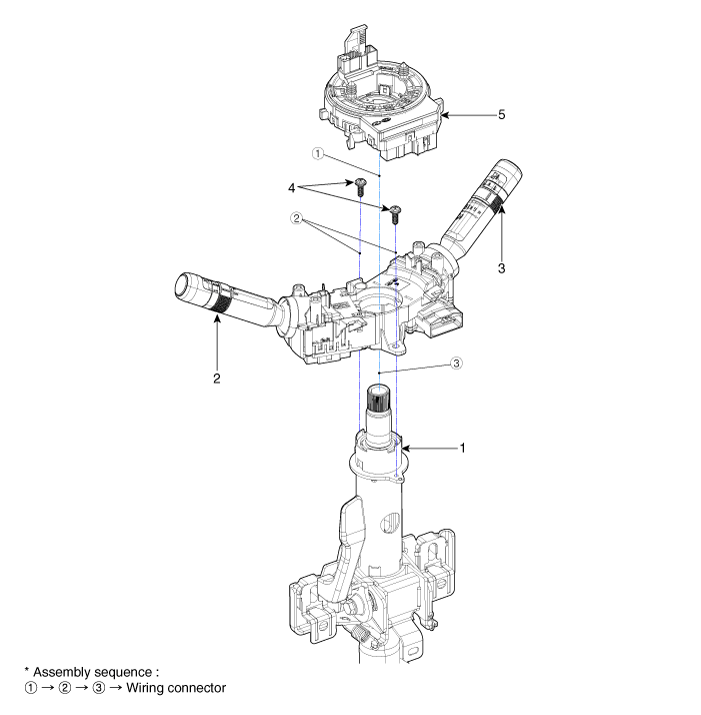

Компоненты и расположение компонентов
| Компонент |
|
1 . Вал рулевой колонки
2 . Выключатель освещения 3 . Переключатель стеклоочистителя/омывателя |
4 . Винты
5 . Часовая пружина |

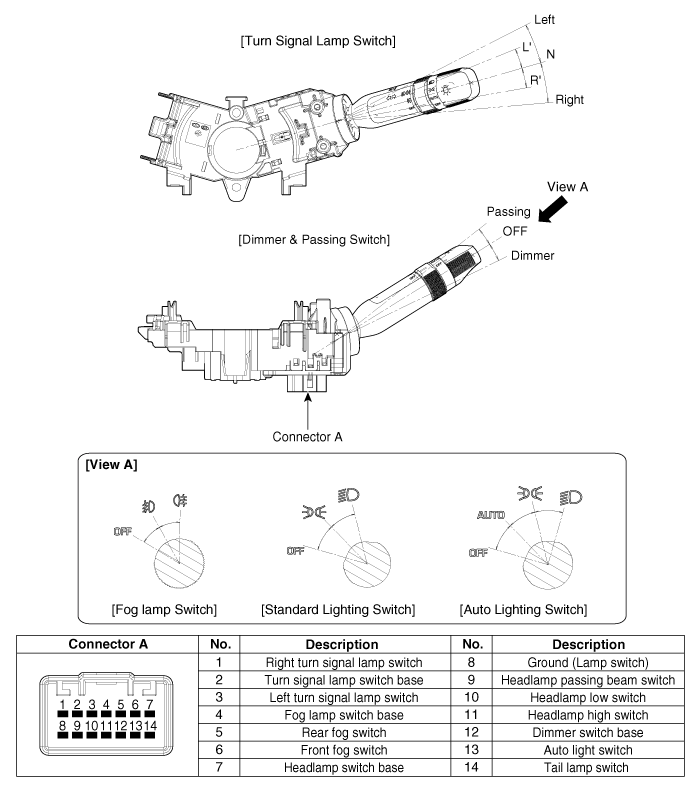

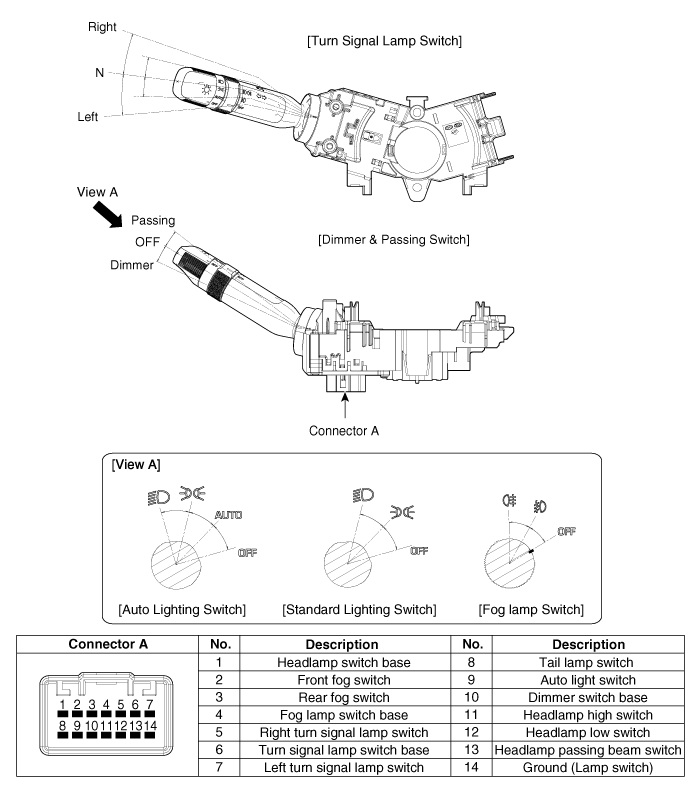

| [Переключатель указателей поворота / диммер и переключатель ближнего света] |
(левый руль)
(Правый руль)

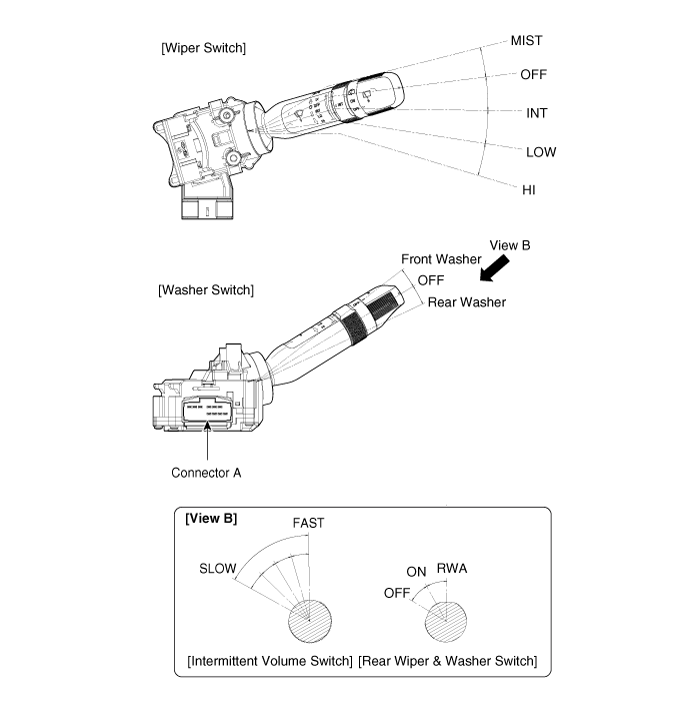

| [Переключатель стеклоочистителя/переключатель омывателя] |
(левый руль)
(Правый руль)
Процедуры ремонта
| Удаление |
| [Переключатель указателей поворота / диммер и переключатель ближнего света] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите верхний и нижний кожухи рулевой колонки, предварительно ослабив винты.
(См. Кузов — «Панель кожуха рулевой колонки»)
|
| 3. |
Снимите переключатель стеклоочистителя/выключатель омывателя.
(См. Электрическая система кузова — «Многофункциональный переключатель»)
|
| 4. |
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
|
| 5. |

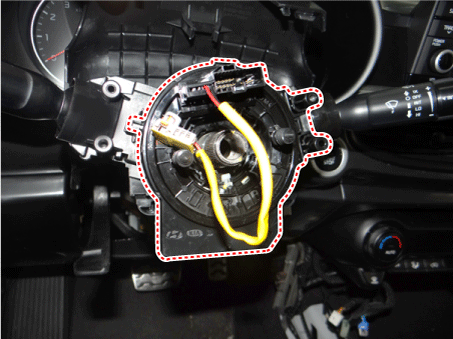

Снимите часовую пружину.
(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
|
| 6. |

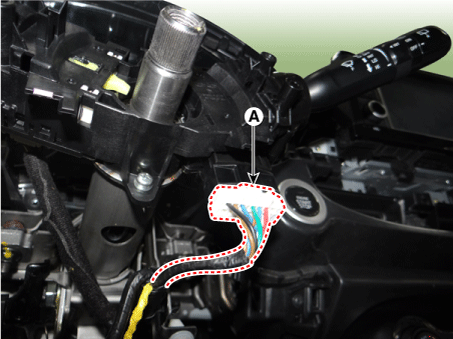

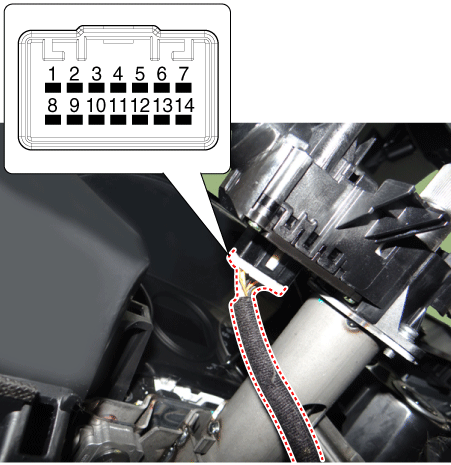

Отсоедините разъем переключателя указателей поворота/регулятора и переключателя ближнего света (А).
|
| 7. |

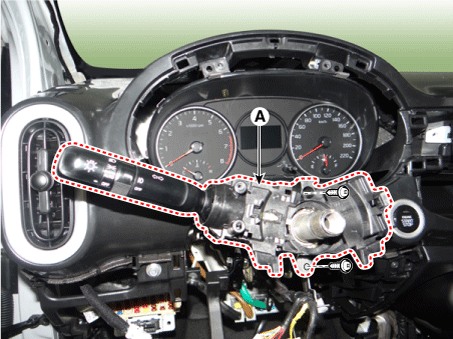

Снимите выключатель указателя поворота / диммер и переключатель ближнего света (A), предварительно ослабив крепежные винты.
|
| [Переключатель стеклоочистителя/переключатель омывателя] |
Работайте с полным пониманием процедуры ремонта и осторожностью в отношении часовой пружины.
(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите верхний и нижний кожухи рулевой колонки, предварительно ослабив винты.
(См. Кузов — «Панель кожуха рулевой колонки»)
|
| 3. |

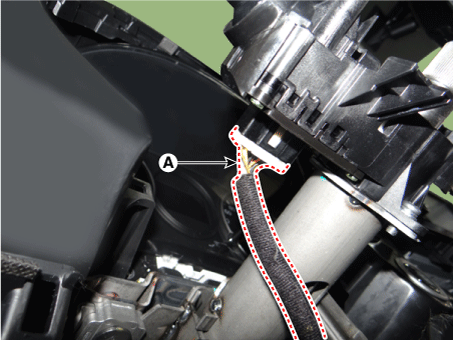

Отсоедините разъем переключателя стеклоочистителя/омывателя (А).
|
| 4. |

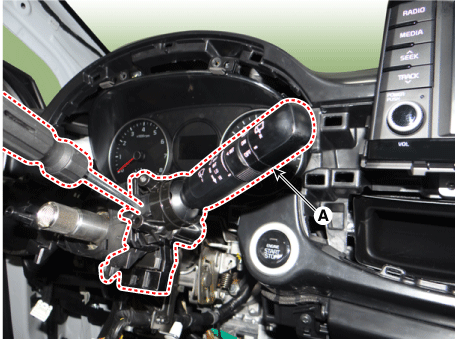

Снимите переключатель стеклоочистителя/выключатель омывателя (А), нажав на стопорный штифт.
|
| Монтаж |
| [Переключатель указателей поворота / диммер и переключатель ближнего света] |
| 1. |
Установите в порядке, обратном снятию.
|
| 2. |
Проверять
если пульт дистанционного управления на рулевом колесе, система подушек безопасности и звуковой сигнал
нормально работает после полного поворота рукоятки влево и вправо
при установке модуля подушки безопасности.
|
| [Переключатель стеклоочистителя/переключатель омывателя] |
| 1. |
Установите в порядке, обратном снятию.
|
| 2. |
Проверять
если пульт дистанционного управления на рулевом колесе, система подушек безопасности и звуковой сигнал
нормально работает после полного поворота рукоятки влево и вправо
при установке модуля подушки безопасности.
|
| осмотр |
| [Переключатель указателей поворота / диммер и переключатель ближнего света] |
| 1. |
Проверьте целостность цепи между клеммами в каждом положении переключателя, как показано ниже.

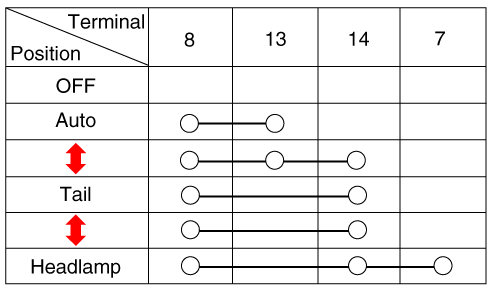

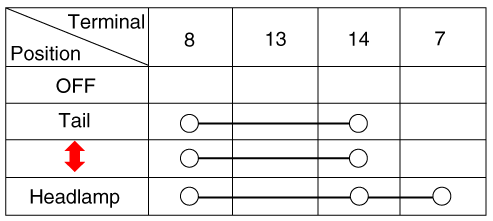

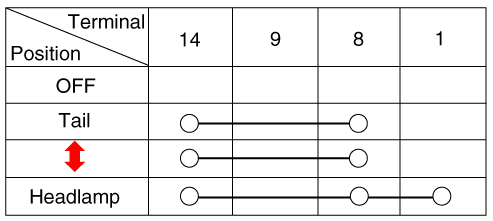

Переключатель освещения (автоматическое освещение)
[левый руль]
[Правый руль]
Выключатель освещения (стандартный)
[левый руль]
[Правый руль]

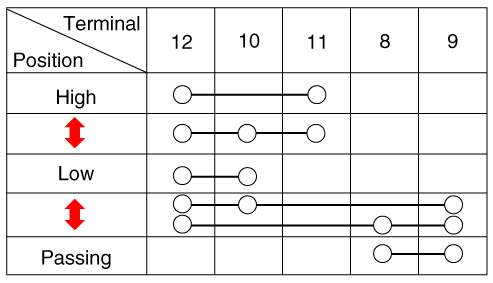

Диммер и проходной переключатель
[левый руль]
[Правый руль]

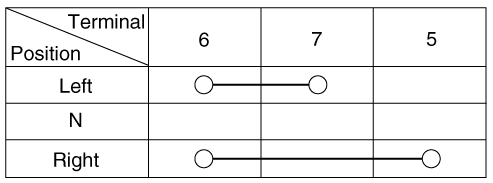

Переключатель сигнала поворота
[левый руль]
[Правый руль]

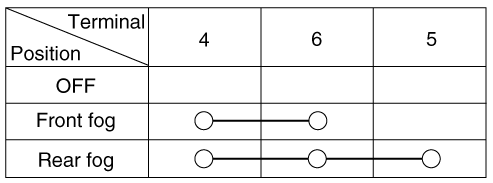

Передняя/задняя противотуманная фара
[левый руль]
[Правый руль]
|

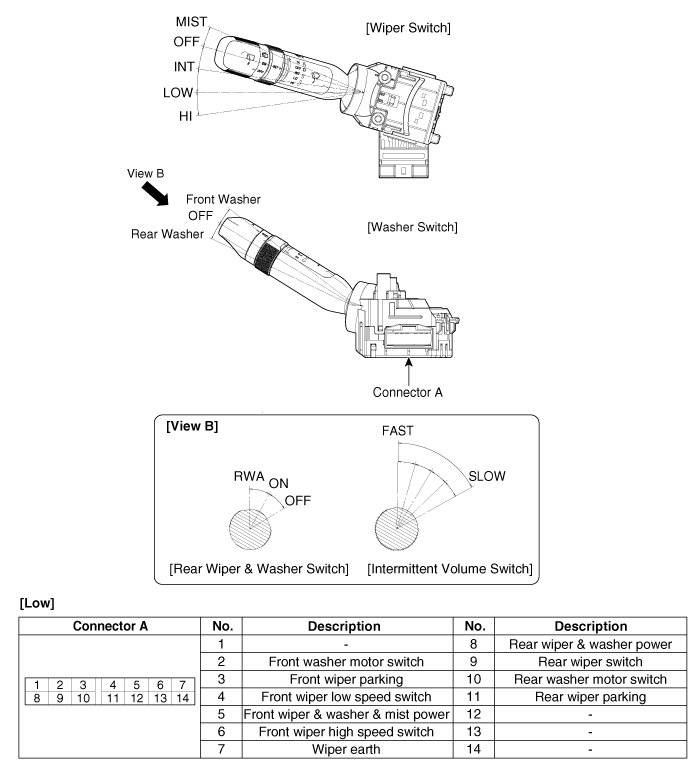

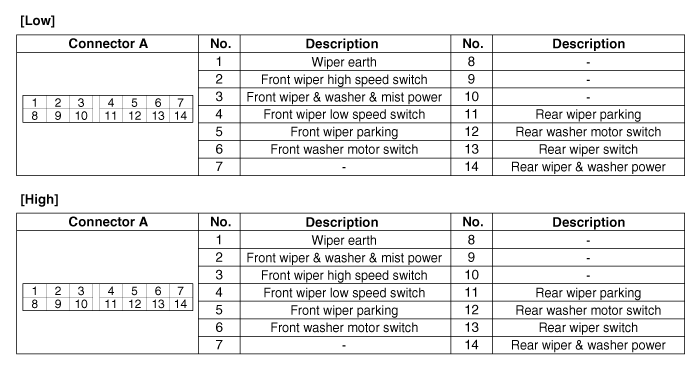

| [Переключатель стеклоочистителя/переключатель омывателя] |
| 1. |

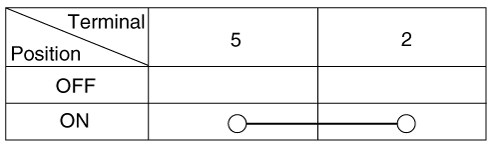

Проверьте целостность цепи между клеммами в каждом положении переключателя, как показано ниже.

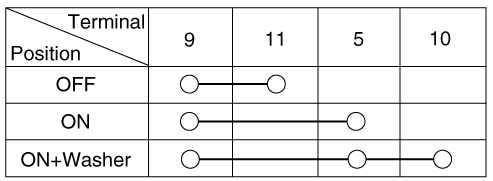

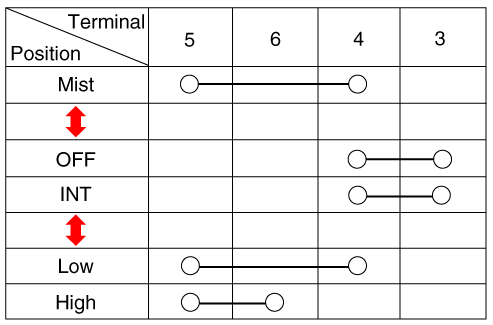

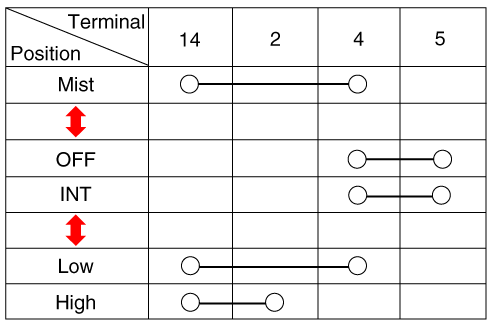

Переключатель переднего стеклоочистителя и омывателя
[левый руль]
[Правый руль]
Переключатель переднего омывателя
[левый руль]
[Правый руль]

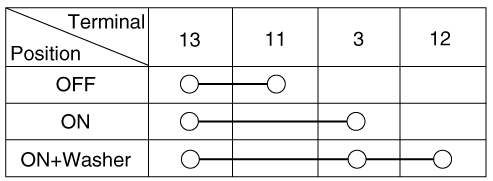

Переключатель заднего стеклоочистителя и омывателя
[левый руль]
[Правый руль]
|
| Осмотр (с KDS/GDS) |
[Только тип BCM]
| 1. |
В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (KDS/GDS).
Диагностическая система (KDS/GDS) предоставляет следующую информацию.
|
| 2. |
Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки, чтобы проверить автомобиль с помощью тестера.
|
| 3. |

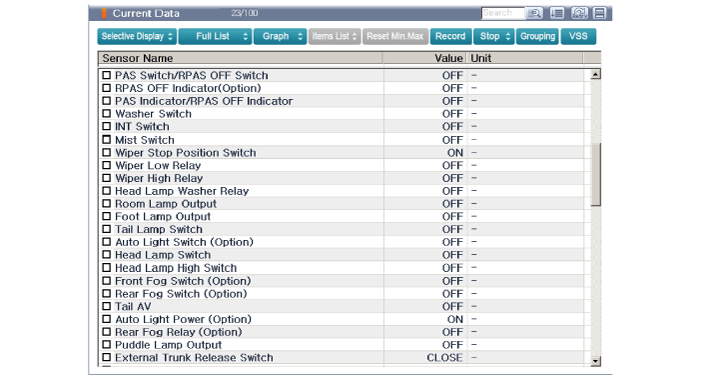

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
|
Задний комбинированный фонарь
Процедуры ремонта
Удаление
1.Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. Снимите задний комбинированный фонарь (A) после ослабления винтов.
3. Снимите уплотнение заднего комбинированного фонаря (A).
...
