Hyundai Sonata: электроусилитель руля / принципиальные схемы

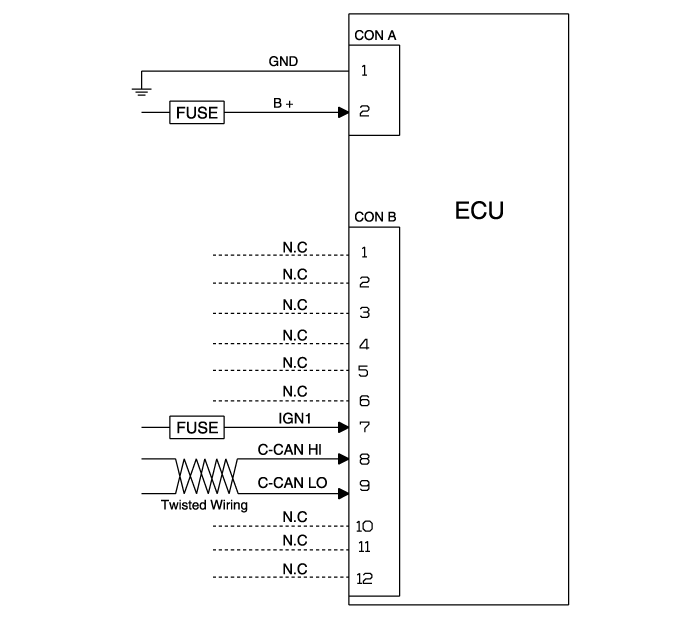

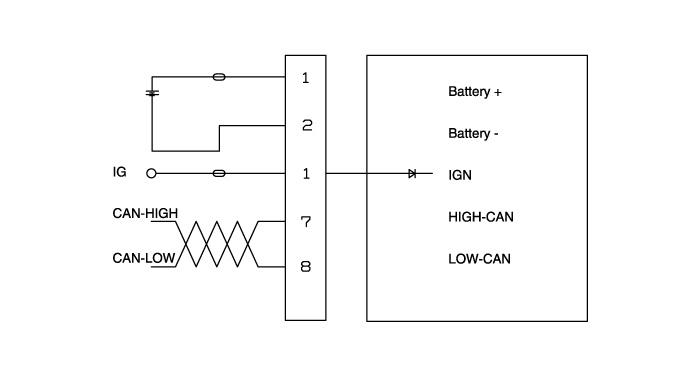

| Принципиальная схема МДПС |

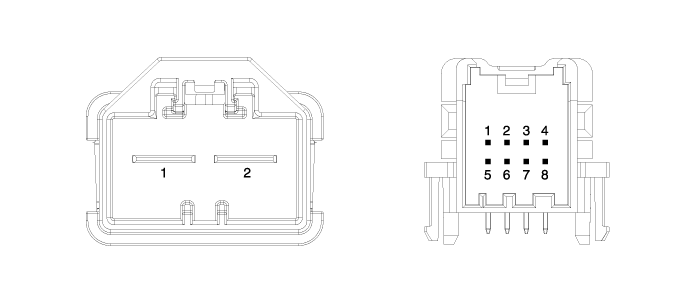

| Терминальная функция |
|
Тип
|
Пин №
|
Описание
|
|
Батарея
|
1
|
Батарея +
|
|
2
|
Батарея -
|
|
|
ВСС
(Сигналы скорости автомобиля) |
1
|
IGN
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
High_CAN
|
|
|
8
|
Низкий_CAN
|
|

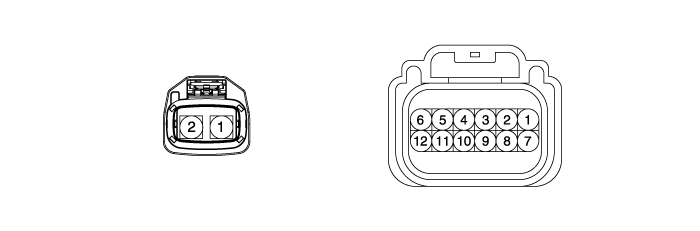

Тип
|
Пин №
|
Описание
|
|
Батарея
|
1
|
Батарея -
|
|
2
|
Батарея +
|
|
|
ВСС
(Сигналы скорости автомобиля) |
1
|
-
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
IGN
|
|
|
8
|
High_CAN
|
|
|
9
|
Низкий_CAN
|
|
|
10
|
-
|
|
|
11
|
-
|
|
|
12
|
-
|
