Hyundai Sonata: Электроусилитель руля / Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Рулевая система / Электроусилитель руля / Процедуры ремонта

Общий осмотр
После или перед обслуживанием системы EPS выполните Процедура устранения неполадок и проверки следующая. Сравните систему состояние с нормальным состоянием в таблице ниже и если ненормальное При обнаружении симптома выполните необходимые меры и осмотр.
Условия испытаний
Нормальное состояние: двигатель не должен обеспечивать усиление рулевого управления.
Симптом
Возможная причина
Средство
Иг выкл.
Мотор обеспечивает рулевое управление.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
IG блоки питания
Осмотрите линию питания IG.

Условия испытаний
Нормальное состояние: электродвигатель не должен усиливать рулевое управление, горит контрольная лампа.
Симптом
Возможная причина
Средство
IG вкл/двигатель выключен
Мотор обеспечивает рулевое управление.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Сигнал EMS CAN не получен.
Осмотрите линию CAN.
Сигнальная лампа не горит.
Ошибка кластера
Осмотрите кластер и жгут кластера

Условия испытаний
Нормальное состояние: электродвигатель обеспечивает усиление рулевого управления, контрольная лампа не горит.
Симптом
Возможная причина
Средство
IG включен/двигатель включен
Горит контрольная лампа, и двигатель не обеспечивает помощь при рулевом управлении.
EPS (постоянно горячий) и неисправность источника питания IG
Осмотрите разъем и жгут для EPS (постоянно горячий) и линию питания IG.
DTC определяется системой.
Выполните самопроверку с помощью сканирующего устройства и отремонтируйте или замените.
Горит контрольная лампа, и электродвигатель усиливает рулевое управление.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Ошибка связи CAN между EPS и кластером.
Осмотрите линию CAN.

ASP: абсолютное положение руля
CAN: сеть контроллеров
EMS: система управления двигателем
Следующие симптомы могут возникать при обычном вождении автомобиля. работы, и если сигнальная лампа EPS не горит, это не неисправность системы EPS.
•
После включения зажигания рулевое колесо становится тяжелее, пока он выполняет диагностику системы EPS, примерно на 2 секунд, затем это становится нормальным состоянием рулевого управления.
•
После включения или выключения зажигания может появиться шум реле EPS, но это нормально.
•
При рулении, когда автомобиль стоит или движется с низкой скоростью, может возникать шум двигателя, но это нормальный рабочий шум.
Соблюдайте осторожность при калибровке ASP (абсолютное положение рулевого управления) или при распознавании типа EPS
•
Перед калибровкой ASP или распознаванием типа EPS проверьте, полностью ли заряжен аккумулятор.
•
Будьте осторожны, чтобы не отсоединить какие-либо кабели, подключенные к транспортному средству или сканирующему прибору, во время калибровки ASP или распознавания типа EPS.
•
Когда выполняется калибровка ASP или распознавание типа EPS. завершения, выключите зажигание и подождите несколько секунд, затем запустите двигатель, чтобы убедиться в нормальной работе автомобиля.
Калибровка АСП
1.
Подсоедините диагностический прибор к самодиагностике. разъем (16-контактный) под защитной накладкой со стороны сиденья водителя, а затем включите зажигание, чтобы активировать диагностический прибор.
2.
В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства» и «Система EPS», а затем выберите «ОК».
3.

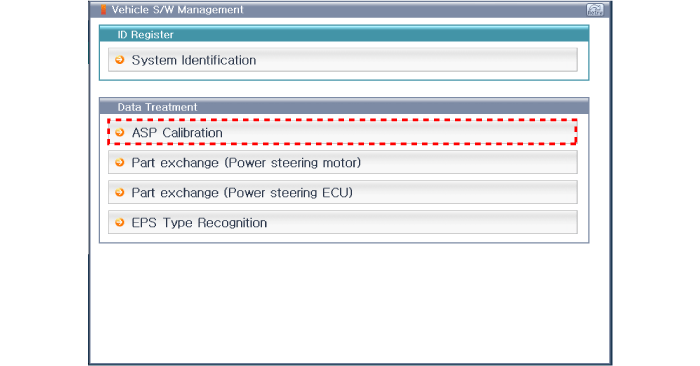

Выберите калибровку ASP
4.

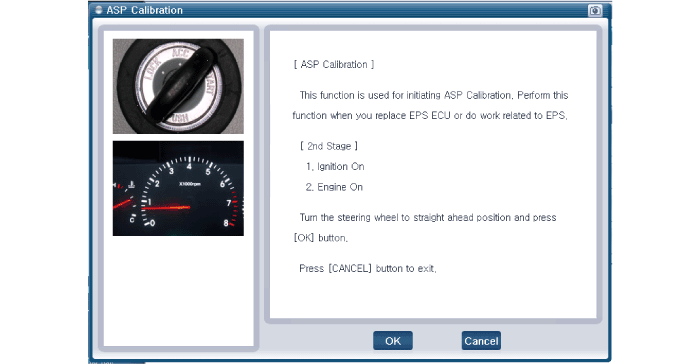

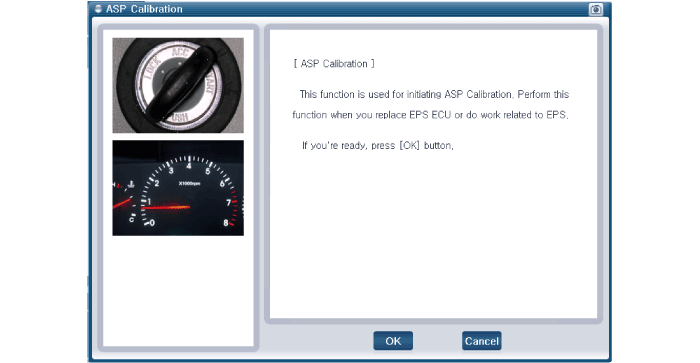

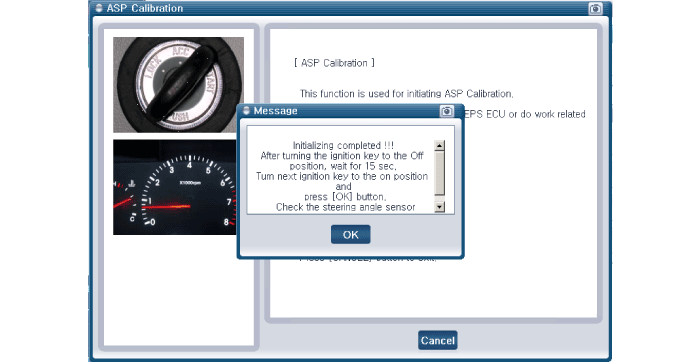

Продолжайте тест в соответствии с инструкцией на экране.

Признание спецификации EPS
1.
Подсоедините диагностический прибор к самодиагностике. разъем (16-контактный) под защитной накладкой со стороны сиденья водителя, а затем включите зажигание, чтобы активировать диагностический прибор.
2.
В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства» и «Система EPS», а затем выберите «ОК».
3.

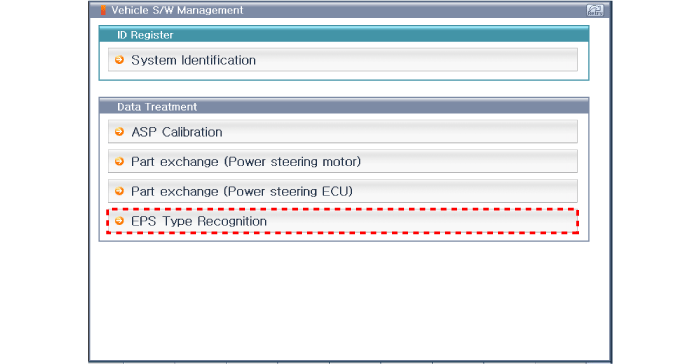

Выберите Калибровка распознавания типа EPS.
4.

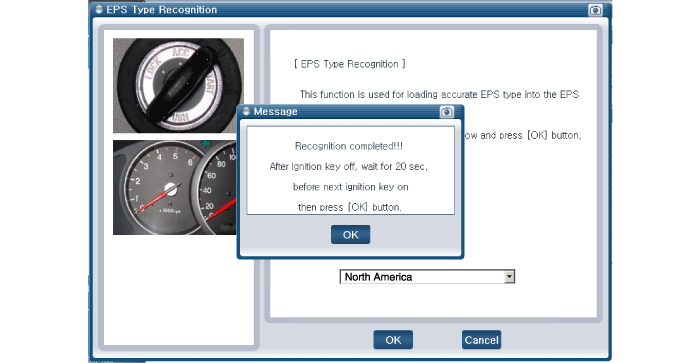

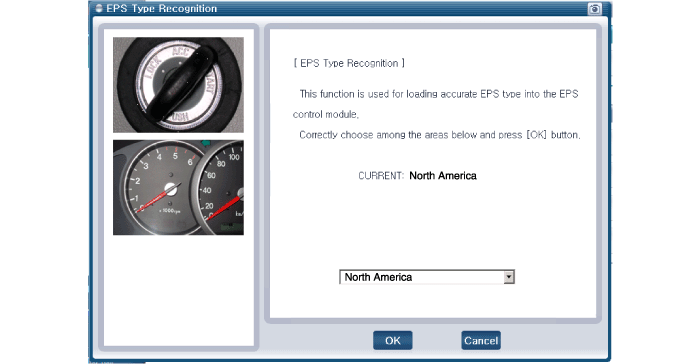

Продолжайте тест в соответствии с инструкцией на экране.

Схематические диаграммы
Принципиальная схема МДПС ТИП C-MDPS Функция терминала R-MDPS TYPE ТИП C-MDPS TypePin NoDescriptionBattery1Battery +2Battery -VSS(сигналы скорости автомобиля)1IGN2-3-4-5-6-7High_CAN8Low_CAN Р-МДПС...
Компоненты рулевой колонки и вала и их расположение
Компоненты [C-MDPS] 1. Рулевое колесо. Рулевая колонка 3. ECU4. Мотор5. Коробка рулевого управления [Р-МДПС] 1. Рулевое колесо. Рулевая колонка. Рулевой редуктор...
