Hyundai Sonata: электроусилитель руля / описание и работа
В системе EPS (электроусилитель руля) используется электродвигатель.
чтобы помочь рулевому усилию, и это не зависит от работы двигателя
рулевая система.
Модуль управления EPS управляет работой двигателя в соответствии с
информация, полученная от каждого датчика и CAN (область контроллера
сети), что приводит к более точному и своевременному контролю рулевого управления.
помощи, чем обычные гидравлические системы с приводом от двигателя.
Компоненты (датчик крутящего момента, предохранительное реле и т. д.) EPS
система расположена внутри рулевой колонки и узла EPS
а рулевая колонка и блок EPS не должны быть разобраны
для проверки или замены.
|
Примечание В отношении диагностики
|
Проблемный фактор
|
Проверить товар
|
Симптом неисправности
|
Объяснение
|
Примечание
|
Падение, удар и перегрузка
|
Мотор
|
Аномальный шум
|
|
-
|
Могут возникнуть видимые или невидимые повреждения. Рулевое колесо может сместиться в сторону из-за упавших частей.
|
|
-
|
Точные детали двигателя/блока управления чувствительны к вибрации и ударам.
|
|
-
|
Перегрузка может привести к неожиданному повреждению
|
|
|
-
|
Не используйте поврежденный EPS.
|
|
-
|
Не перегружайте каждую часть.
|
|
ЭБУ
|
Повреждение цепи
|
-
|
Неправильная точка сварки
|
|
-
|
Сломанная печатная плата
|
|
-
|
Поврежденные точные детали
|
|
Датчик крутящего момента
|
Недостаточное усилие на руле
|
Перегрузка на ВХОДНОЙ вал может привести к неисправности датчика крутящего момента.
|
|
-
|
Не ударяйте по соединительным деталям (при вставке и затяжке)
|
|
-
|
Используйте указанный инструмент, чтобы снять рулевое колесо. (не стучите по нему)
|
|
-
|
Не используйте поврежденный EPS
|
|
Вал
|
Недостаточное усилие на рулевом колесе (неравномерное между левой и правой сторонами)
|
|
Не используйте поврежденный EPS
|
Тянуть/вмятина
|
Обуздать
|
|
-
|
Неисправность-невозможна работа питания
|
|
Разъединение между соединительной частью жгута и жгутом
|
Не перегружайте подвеску
|
Ненормальная температура хранения
|
Двигатель/ЭБУ
|
Ненормальное усилие на рулевом колесе из-за неправильной работы двигателя/ЭБУ
|
|
-
|
Водонепроницаемый в нормальном состоянии
|
|
-
|
Даже небольшое количество влаги может привести к неисправности точных частей двигателя/ЭБУ.
|
|
|
-
|
Поддерживайте нормальную температуру и надлежащую влажность при хранении
|
|

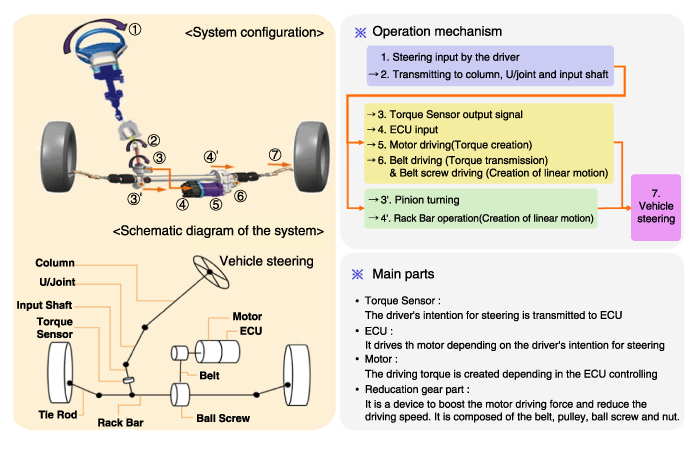

Механизм работы Р-МСДС
Принципиальная схема МДПС
ТИП C-MDPS
Функция терминала R-MDPS TYPE
ТИП C-MDPS
TypePin NoDescriptionBattery1Battery +2Battery -VSS(сигналы скорости автомобиля)1IGN2-3-4-5-6-7High_CAN8Low_CAN
Р-МДПС...
