Таблица симптомов: система подвески

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Состояние Действия
Бродить ПЕРЕЙТИ к пинпойнт-тесту А
Переднее дно или низкая езда ПЕРЕЙТИ к точечному тесту B
Ненормальный/неправильный износ шин ПЕРЕЙТИ к точечному тесту C
Тугое рулевое управление, плохая возвратность ПЕРЕЙТИ к точному тесту D
Рулевое колесо не по центру ПЕРЕЙТИ к точечному тесту E
Покачиваться или катиться ПЕРЕЙТИ к пинпойнт-тесту F
Автомобиль наклоняется в одну сторону ПЕРЕЙТИ к пинпойнт-тесту G
Транспортное средство заносит / тянет ПЕРЕЙТИ к точному тесту H
  • Если явная причина наблюдаемого или зарегистрированного состояние обнаружено, устраните причину (если возможно) перед тем, как перейти к следующий шаг.
  • Если неисправность не видна визуально, СМ. Таблицу признаков или СМ. Таблицу признаков NVH.
    СМ.: Шум, вибрация и жесткость (NVH) (100-04 Шум, вибрация и резкость, диагностика и испытания).

Таблица глобальных кодов симптомов клиентов (GCSC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Симптом Действие
Остановка/управление/езда > Рулевое управление/рулевое колесо > Внешний вид/Четкое зрение > Выравнивание ПЕРЕЙТИ к точечному тесту E
Остановка/управление/езда > Рулевое управление/рулевое колесо > Чувствовать/Блуждать/Притягивать > Высокоскоростной ПЕРЕЙТИ к пинпойнт-тесту А
Остановка/управление/езда > Рулевое управление/рулевое колесо > Чувствовать/Блуждать/Притягивать > Высокоскоростной ПЕРЕЙТИ к точному тесту H
Остановка/управление/езда > Рулевое управление/рулевое колесо > Производительность > Палочки/привязки ПЕРЕЙТИ к точному тесту D
Остановка/управление/езда > Качество езды > Худощавость/рост > Передний ПЕРЕЙТИ к пинпойнт-тесту G
Остановка/управление/езда > Качество езды > Мягкий/плавающий > Передний ПЕРЕЙТИ к пинпойнт-тесту F
Остановка/управление/езда > Колеса/Шины/Запчасти > Производительность протектора > Появление ПЕРЕЙТИ к точечному тесту C
Остановка/управление/езда > Шум > Фронт > Над ударом ПЕРЕЙТИ к точечному тесту B

Точные тесты


ТОЧНЫЙ ТЕСТ A: СТРАНСТВО

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Неправильная загрузка
  • Поврежденные компоненты
  • Ослабленные, изношенные или поврежденные крепежные детали или компоненты
  • Регулировка углов установки колес

Визуальный осмотр и предварительная проверка

  • Проверьте на наличие незакрепленных, поврежденных, загрязненных или неподходящих компонентов.
A1 ПРОВЕРЬТЕ ПРИЗНАКИ ПЕРЕГРУЗКИ, НЕРАВНОМЕРНОСТИ ИЛИ НЕПРАВИЛЬНОЙ ЗАГРУЗКИ АВТОМОБИЛЯ
  • Опросите клиента о загрузке транспортного средства и визуально осмотрите транспортное средство.

Можно ли определить признаки перегрузки, неравномерной или неправильной загрузки автомобиля?
Да УВЕДОМИТЬ клиента о неправильной загрузке автомобиля.
Нет ПЕРЕЙТИ к A2
A2 ПРОВЕРЬТЕ ШАРОВЫЕ СОЕДИНЕНИЯ НА ПОВРЕЖДЕНИЕ ИЛИ ИЗНОС
  • ПОДНИМИТЕ автомобиль на подходящем опорном подъемнике.
  • ПРОВЕРЬТЕ шаровые шарниры на наличие повреждений и/или чрезмерного износа.

Имеются ли на шаровых шарнирах признаки повреждения или чрезмерного износа?
Да УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Нижний рычаг (204-01 Передняя подвеска, снятие и установка).
Нет ПЕРЕЙТИ к A3
A3 ПРОВЕРЬТЕ ПОДШИПНИКИ ПЕРЕДНЕЙ СТОЙКИ
  • ПРОВЕРЬТЕ опорные подшипники передней стойки на наличие повреждений или износа.

Есть ли признаки повреждения или чрезмерного износа подшипников передней опоры стойки?
Да УСТАНОВИТЕ новые опорные подшипники передней стойки.
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, разборка и сборка).
Нет ПЕРЕЙТИ к A6
A4 ПРОВЕРЬТЕ ПОДШИПНИКИ ПЕРЕДНЕГО КОЛЕСА НА ОСЛАБЛЕНИЕ, ПОВРЕЖДЕНИЕ ИЛИ ИЗНОС
  • ПРОВЕРЬТЕ подшипники передних колес.

Имеются ли на подшипнике переднего колеса признаки ослабления, износа или повреждения?
Да УСТАНОВИТЕ новые передние ступичные подшипники.
СМ.: Подшипник переднего колеса и ступица колеса (204-01 Передняя подвеска, снятие и установка).
Нет ПЕРЕЙТИ к A6
A5 ПРОВЕРЬТЕ НА НАЛИЧИЕ ОШИБКИ, ИЗНОСА ИЛИ ПОВРЕЖДЕНИЙ КОМПОНЕНТЫ ПЕРЕДНЕЙ ПОДВЕСКИ
  • Проверьте компоненты передней подвески на ослабление крепления, износ или повреждение.

Есть ли на компонентах передней подвески признаки ослабления крепления, износа или повреждения?
Да УСТАНОВИТЕ новые компоненты подвески по мере необходимости.
Нет ПЕРЕЙТИ к A6
A6 ПРОВЕРЬТЕ НА НЕТ Ослабления крепления подвески
  • УБЕДИТЕСЬ, что все крепления компонентов подвески затянуты в соответствии со спецификацией.

Отмечены ли какие-либо ослабленные крепления?
Да ЗАТЯНИТЕ или ЗАМЕНИТЕ неисправные крепления по мере необходимости.
Нет ПЕРЕЙТИ на A7
A7 ПРОВЕРЬТЕ НА НАЛИЧИЕ ОШИБКИ, ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ КОМПОНЕНТОВ РУЛЕВОГО УПРАВЛЕНИЯ
  • Проверьте компоненты системы рулевого управления на предмет ослабления крепления, износа или повреждений.

Имеются ли на каких-либо компонентах системы рулевого управления признаки ослабления крепления, износа или повреждения?
Да УСТАНОВИТЕ новые компоненты системы рулевого управления по мере необходимости.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Нет ПЕРЕЙТИ к A8
A8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ВЫРАВНИВАНИЯ КОЛЕС
  • ПРОВЕРЬТЕ сход-развал.

Соответствует ли развал-схождение техническим характеристикам?
Да В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
Нет ОТРЕГУЛИРУЙТЕ сход-развал при необходимости.
СМ.: Регулировка схождения передних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
ТОЧНЫЙ ТЕСТ B: ПЕРЕДНЯЯ ИЛИ НИЗКАЯ ЕЗДА

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Изношенные, поврежденные или неподходящие пружины
  • Изношена передняя стойка(и)

Визуальный осмотр и предварительная проверка

  • Проверьте на наличие незакрепленных, поврежденных, загрязненных или неподходящих компонентов.
B1 ИЗМЕРЕНИЕ ВЫСОТЫ ПОЕЗДКИ ТРАНСПОРТНОГО СРЕДСТВА
  • Измерьте дорожный просвет автомобиля.
    СМ.: Измерение дорожного просвета (Система подвески 204-00 — Общая информация, Общие процедуры).

Соответствует ли высота дорожного просвета техническим характеристикам?
Да ПЕРЕЙТИ к B2
Нет УСТАНОВИТЕ новые пружины по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, снятие и установка).
B2 ПРОВЕРЬТЕ НА ПОВРЕЖДЕНИЕ ИЛИ ИЗНОС ПЕРЕДНИЕ СТОЙКИ
  • Проверьте передние стойки на наличие чрезмерного износа или повреждений.

Имеются ли на передних стойках признаки чрезмерного износа или повреждения?
Да УСТАНОВИТЕ новые стойки по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
ТОЧНЫЙ ТЕСТ C: НЕНОРМАЛЬНЫЙ/НЕПРАВИЛЬНЫЙ ИЗНОС ШИН

Нормальная работа и неисправности

СМ.: Меры предосторожности – Обзор (204-04A Колеса и шины, Описание и работа).

Возможные источники

  • Неправильное давление в шинах
  • Неправильные интервалы замены шин
  • Регулировка углов установки колес
  • Компоненты подвески
C1 ПРОВЕРЬТЕ ДАВЛЕНИЕ В ШИНАХ
  • УБЕДИТЕСЬ, что давление в шинах соответствует спецификациям.
    СМ.: Колеса и шины (204-04A Колеса и шины, диагностика и испытания).

Соответствует ли давление в шинах спецификациям?
Да ПЕРЕЙТИ на С2
Нет ОТРЕГУЛИРОВАТЬ давление в шинах в соответствии со спецификацией. ОБРАЩАЙТЕСЬ к этикетке VC.
C2 УБЕДИТЕСЬ, ЧТО ШИНЫ ПРОВЕРЯЛИСЬ С РЕКОМЕНДУЕМЫМИ ИНТЕРВАЛАМИ
  • Убедитесь, что шины менялись с рекомендованными интервалами.

Шины были переставлены с правильными интервалами?
Да ПЕРЕЙТИ на С3
Нет Правильные интервалы замены шин см. в литературе для владельцев.
C3 ПРОВЕРЬТЕ УСТАНОВКУ ПЕРЕДНИХ И ЗАДНИХ КОЛЕС
  • УБЕДИТЕСЬ, что углы установки передних и задних колес соответствуют спецификациям.

Кастер, развал и схождение соответствуют спецификациям?
Да ПЕРЕЙТИ на С4
Нет ОТРЕГУЛИРУЙТЕ кастер, развал и схождение в соответствии с рекомендованными спецификациями.
СМ.: Регулировка схождения передних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
СМ.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
.
C4 ПРОВЕРЬТЕ НА НЕЗАВИСИМЫЕ, ИЗНОШЕННЫЕ ИЛИ ПОВРЕЖДЕННЫЕ КОМПОНЕНТЫ ПОДВЕСКИ
  • ПРОВЕРЬТЕ компоненты передней и задней подвески на наличие признаков повреждения или чрезмерного износа.

Есть ли на компонентах передней или задней подвески признаки повреждения или износа?
Да ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые компоненты подвески, если это необходимо.
СМ.: Передняя подвеска (204-01 Передняя подвеска, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
ТОЧНЫЙ ТЕСТ D: ЗАТЯГИВАЕМОЕ РУЛЕВОЕ УПРАВЛЕНИЕ, ПЛОХАЯ ВОЗВРАТИМОСТЬ

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Подшипники опоры стойки
  • Шаровые шарниры
  • Ослабленные или поврежденные компоненты
D1 ПРОВЕРЬТЕ ПОДШИПНИКИ ПЕРЕДНЕЙ СТОЙКИ
  • ПРОВЕРЬТЕ опорные подшипники передней стойки на наличие повреждений или износа.

Есть ли признаки повреждения или чрезмерного износа подшипников передней опоры стойки?
Да УСТАНОВИТЕ новые опорные подшипники передней стойки.
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, снятие и установка).
Нет ПЕРЕЙДИТЕ к D2
D2 ПРОВЕРЬТЕ ШАРОВЫЕ СОЕДИНЕНИЯ

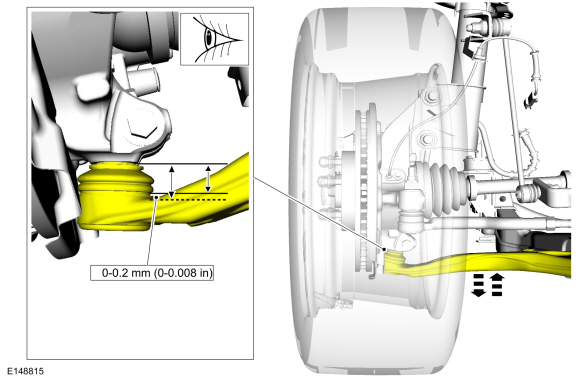

  • ВЫПОЛНИТЕ проверку шаровой опоры.
    СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Имеются ли на шаровых шарнирах признаки повреждения или чрезмерного износа?
Да УСТАНОВИТЕ новые рычаги подвески по мере необходимости.
СМ.: Нижний рычаг (204-01 Передняя подвеска, снятие и установка).
Нет ПЕРЕЙДИТЕ к D3
D3 ПРОВЕРЬТЕ НА НАЛИЧИЕ ОШИБКИ, ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ КОМПОНЕНТОВ РУЛЕВОГО УПРАВЛЕНИЯ
  • Проверьте компоненты системы рулевого управления на предмет ослабления крепления, износа или повреждений.

Имеются ли на каких-либо компонентах системы рулевого управления признаки ослабления крепления, износа или повреждения?
Да УСТАНОВИТЕ новые компоненты системы рулевого управления по мере необходимости.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
ТОЧНЫЙ ТЕСТ E: РУЛЕВОЕ КОЛЕСО СМЕЩЕНО С ЦЕНТРА

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Регулировка углов установки колес
  • Компоненты рулевого управления
E1 ПРОВЕРЬТЕ САЛАНСИРОВКУ ПЕРЕДНИХ И ЗАДНИХ КОЛЕС
  • УБЕДИТЕСЬ, что углы установки передних и задних колес соответствуют спецификациям.

Кастер, развал и схождение соответствуют спецификациям?
Да ПЕРЕЙТИ на E2
Нет ОТРЕГУЛИРУЙТЕ кастер, развал и схождение в соответствии с рекомендованными спецификациями.
СМ.: Регулировка схождения передних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
.СМ.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
E2 ПРОВЕРЬТЕ НА НАЛИЧИЕ ОШИБКИ, ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ КОМПОНЕНТОВ РУЛЕВОГО УПРАВЛЕНИЯ
  • Проверьте компоненты системы рулевого управления на предмет ослабления крепления, износа или повреждений.

Имеются ли на каких-либо компонентах системы рулевого управления признаки ослабления крепления, износа или повреждения?
Да УСТАНОВИТЕ новые компоненты системы рулевого управления по мере необходимости.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
ТОЧНЫЙ ТЕСТ F: КАЧАТЬСЯ ИЛИ КРЕЧАТЬСЯ

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Неправильная загрузка автомобиля
  • Ослабленные колесные гайки
  • Стойки или амортизаторы
  • Свободное оборудование
  • Износ втулок или тяг стабилизатора поперечной устойчивости
  • Поврежден или сломан стабилизатор поперечной устойчивости
  • Изношенные пружины
F1 ПРОВЕРКА НА ПРИЗНАКИ ПЕРЕГРУЗКИ, НЕРАВНОМЕРНОСТИ ИЛИ НЕПРАВИЛЬНОЙ ЗАГРУЗКИ АВТОМОБИЛЯ
  • Опросите клиента о загрузке транспортного средства и визуально осмотрите транспортное средство.

Можно ли определить признаки перегрузки, неравномерной или неправильной загрузки автомобиля?
Да УВЕДОМИТЬ клиента о неправильной загрузке автомобиля.
Нет ПЕРЕЙТИ к F2
F2 ПРОВЕРЬТЕ КОЛЕСНЫЕ ГАЙКИ
  • ПРОВЕРЬТЕ колесные гайки на надлежащий момент затяжки.

Ослаблены ли колесные гайки?
Да ЗАТЯНИТЕ колесные гайки в соответствии со спецификацией.
СМ.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
Нет ПЕРЕЙТИ к F3
F3 ПРОВЕРЬТЕ СТОЙКИ И АМОРТИЗАТОРЫ
  • ПРОВЕРЬТЕ стойки и амортизаторы на предмет утечек, повреждений или чрезмерного износа.

Имеются ли на стойках и амортизаторах признаки утечки, повреждения или чрезмерного износа?
Да УСТАНОВИТЕ новые стойки или амортизаторы по мере необходимости
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, снятие и установка).
СМ.: Задний амортизатор (204-02 Задняя подвеска, снятие и установка).
Нет ПЕРЕЙТИ к F4
F4 ПРОВЕРЬТЕ БОЛТЫ КРОНШТЕЙНА СТАБИЛИЗАТОРА К РАМЕ
  • ПРОВЕРЬТЕ правильность затяжки болтов крепления кронштейна стабилизатора к раме.

Все ли крепления затянуты в соответствии со спецификацией?
Да ПЕРЕЙТИ к F5
Нет ЗАТЯНИТЕ болты кронштейна стабилизатора к раме в соответствии со спецификацией.
СМ.: Передний стабилизатор поперечной устойчивости (204-01 Передняя подвеска, снятие и установка).
F5 ПРОВЕРЬТЕ ВТУЛКИ И ТЯГИ СТАБИЛИЗАТОРА НА ПОВРЕЖДЕНИЕ ИЛИ ЧРЕЗМЕРНЫЙ ИЗНОС
  • ПРОВЕРЬТЕ втулки и тяги стабилизатора поперечной устойчивости на наличие повреждений или чрезмерного износа.

Имеются ли на втулках или звеньях признаки повреждения или чрезмерного износа?
Да УСТАНОВИТЕ новые втулки или тяги стабилизатора поперечной устойчивости, если это необходимо.
СМ.: Тяга переднего стабилизатора поперечной устойчивости (204-01 Передняя подвеска, снятие и установка).
Нет ПЕРЕЙТИ к F6
F6 ПРОВЕРЬТЕ СТАБИЛИЗАТОР
  • ПРОВЕРЬТЕ стабилизатор поперечной устойчивости.

Стабилизатор поперечной устойчивости поврежден или сломан?
Да УСТАНОВИТЕ новый стабилизатор поперечной устойчивости.
СМ.: Передний стабилизатор поперечной устойчивости (204-01 Передняя подвеска, снятие и установка).
Нет ПЕРЕЙТИ к F7
F7 ПРОВЕРЬТЕ ПРУЖИНЫ НА ПОВРЕЖДЕНИЕ ИЛИ ЧРЕЗМЕРНЫЙ ИЗНОС
  • ПРОВЕРЬТЕ пружины на наличие повреждений или чрезмерного износа.

Пружины повреждены или изношены?
Да УСТАНОВИТЕ новые пружины по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, разборка и сборка).
СМ.: Пружина (204-02 Задняя подвеска, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
ТОЧНЫЙ ТЕСТ G: АВТОМОБИЛЬ НАКЛОНЯЕТСЯ НА ОДНУ СТОРОНУ

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Неправильная загрузка автомобиля
  • Компоненты подвески
  • Неправильный дорожный просвет
G1 ПРОВЕРЬТЕ ПРИЗНАКИ ПЕРЕГРУЗКИ, НЕРАВНОМЕРНОСТИ ИЛИ НЕПРАВИЛЬНОЙ ЗАГРУЗКИ АВТОМОБИЛЯ
  • Опросите клиента о загрузке транспортного средства и визуально осмотрите транспортное средство.

Можно ли определить признаки перегрузки, неравномерной или неправильной загрузки автомобиля?
Да УВЕДОМИТЬ клиента о неправильной загрузке автомобиля.
Нет ПЕРЕЙТИ на G2
G2 ПРОВЕРЬТЕ НА НАЛИЧИЕ ОШИБКИ, ИЗНОСА ИЛИ ПОВРЕЖДЕНИЙ КОМПОНЕНТЫ ПЕРЕДНЕЙ ПОДВЕСКИ
  • Проверьте компоненты передней подвески на ослабление крепления, износ или повреждение.

Есть ли на компонентах передней подвески признаки ослабления крепления, износа или повреждения?
Да УСТАНОВИТЕ новые компоненты подвески по мере необходимости.
Нет ПЕРЕЙТИ на G3
G3 ИЗМЕРЕНИЕ ВЫСОТЫ ПОЕЗДКИ АВТОМОБИЛЯ
  • Измерьте дорожный просвет автомобиля.
    СМ.: Измерение дорожного просвета (Система подвески 204-00 — Общая информация, Общие процедуры).

Соответствует ли высота дорожного просвета техническим характеристикам?
Да В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.
Нет УСТАНОВИТЕ новые пружины по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска, разборка и сборка).
ТОЧНОЕ ИСПЫТАНИЕ H: АВТОМОБИЛЬ ДРИФТУЕТ / ТЯГАЕТ

Нормальная работа и неисправности

СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).

Возможные источники

  • Неправильная загрузка автомобиля
  • Компоненты подвески
  • Компоненты рулевого управления
  • Шины
H1 ПРОВЕРКА ТРАНСПОРТНОГО СРЕДСТВА НА ТЯГИВАНИЕ/ДРИФЕР
  • Дорожные испытания автомобиля.

Автомобиль тянет или дрейфует?
Да
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано прерывистой проблемой компонента.

Тесты компонентов

Осмотр шарового шарнира

  1. Перед проверкой шаровых шарниров на предмет износа проверьте колесные подшипники. При необходимости установите новый подшипник колеса. Колесо Подшипник и ступица колеса
    СМ.: Подшипник переднего колеса и ступица колеса (204-01 Передняя подвеска, снятие и установка).
  2. Поднимите и поддержите автомобиль за раму, чтобы колеса могли висеть в исходном положении.
    СМ.: Подъем и подъем - Обзор (100-02 Подъем и подъем, описание и работа).
  3. Осмотрите шаровой шарнир и пыльник шарового шарнира на наличие повреждений.
    • Если шаровой шарнир или пыльник шарового шарнира повреждены, при необходимости установите новый нижний рычаг подвески.
      СМ.: Нижний рычаг (204-01 Передняя подвеска, снятие и установка).

  1. УВЕДОМЛЕНИЕ: Не используйте какие-либо инструменты или оборудование для перемещения колеса. шин в сборе или компонентов подвески при проверке относительной движение. Возможно повреждение подвески. Использование инструментов или оборудования также создаст относительное движение, которого может не быть при использовании руки сила. Относительное перемещение должно измеряться только с помощью силы руки.

    Осмотрите шаровой шарнир на относительное перемещение, попеременно тянуть вниз и толкать вверх нижний рычаг рукой. Обратите внимание на любое относительное вертикальное перемещение между поворотным кулаком и нижний рычаг на нижнем шаровом шарнире.
    • Если относительное движение не ощущается или не видно, шаровой шарнир в порядке. Не устанавливайте новый нижний рычаг подвески.
    • Если обнаружено относительное перемещение, перейдите к шагу 5.
  2. Чтобы измерить прогиб шарового шарнира, прикрепите подходящий циферблат. индикатор с гибким рычагом между нижним рычагом подвески и поворотный кулак или шпилька шаровой опоры.
  1. Измерьте деформацию шарового шарнира, пока ассистент вручную толкает вверх и вниз нижний рычаг подвески.
    • Если прогиб превышает спецификацию, необходимо установить новый нижний рычаг подвески.
      СМ.: Нижний рычаг (204-01 Передняя подвеска, снятие и установка).
    • Если отклонение соответствует спецификации, никаких дальнейших действий не требуется.

Проверьте себя

Короткий тест по Ford Escape: после ответа — пояснение и ссылка на страницу руководства.
