Снятие и установка — трубка подвода масла к турбокомпрессору

Материалы

Удаление

УВЕДОМЛЕНИЕ: Лопатки компрессора турбонагнетателя могут быть повреждены даже мельчайшие частицы. При снятии любого турбонагнетателя или воздухозаборника двигателя компонент системы, убедитесь, что мусор не попал в систему. Неспособность это может привести к повреждению турбокомпрессора.

УВЕДОМЛЕНИЕ: Особое внимание следует уделить герметизирующим отверстиям для подача масла, слив масла и трубопроводы охлаждающей жидкости на двигателях с турбонаддувом двигатели. Уплотнительные порты должны быть абсолютно чистыми и свободными от уплотнительных колец. остатки, не повредите уплотнительную поверхность и линии, чтобы обеспечить отсутствие утечек и повторных ремонтов.

1. 1
   Снимите верхнюю выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, удаление и Монтаж).
2. 2

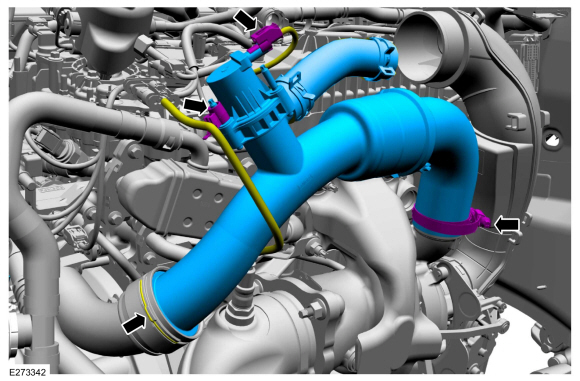

   Отсоедините перепускной клапан турбонагнетателя. разъем, затем отсоедините фиксатор жгута от шпильки. Выпускать фиксатор верхней впускной трубы охладителя наддувочного воздуха. Ослабьте заряд хомут верхней впускной трубы воздухоохладителя, затем снимите охладитель наддувочного воздуха верхний входной патрубок.



3. 3

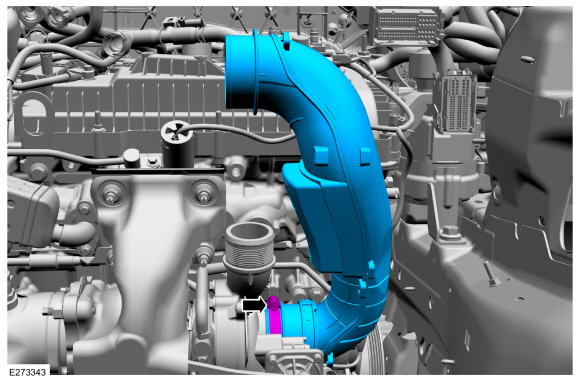

   Ослабьте хомут нижней выпускной трубы воздушного фильтра, затем снимите нижнюю выпускную трубу воздушного фильтра.



4. 4

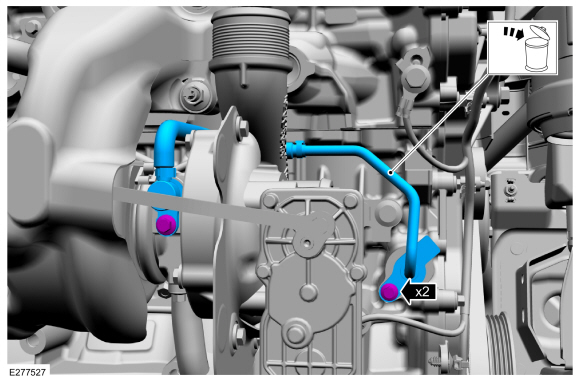

   Снимите болты, затем снимите и выбросьте трубка подачи масла турбокомпрессора.



Монтаж

1. 1

   УВЕДОМЛЕНИЕ: Не используйте повторно масляный фильтр турбокомпрессора, необходимо использовать новый масляный фильтр турбокомпрессора.

   УВЕДОМЛЕНИЕ: Убедитесь, что используются новые уплотнительные кольца и прокладки трубки подачи масла турбонагнетателя.

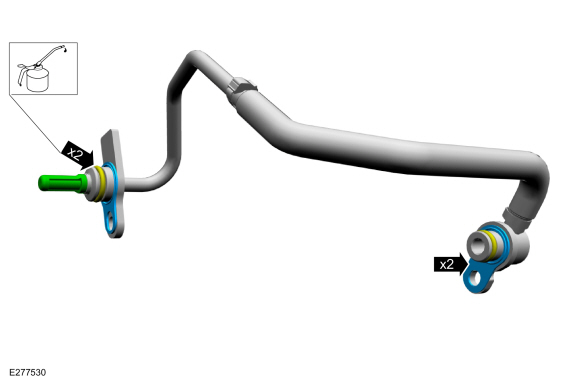

   Установите новые уплотнительные кольца трубки подачи масла турбонагнетателя, прокладки и масляный фильтр, если они еще не установлены. Смажьте уплотнительное кольцо уплотнения чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01B — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, Технические характеристики).



2. 2

   • УВЕДОМЛЕНИЕ: Не используйте металлическую щетку, повреждение области уплотнения приведет к утечке.

     Аккуратно используйте нейлоновую щетку, чтобы удалить старое уплотнительное кольцо. остатки, используйте очиститель тормозов, чтобы смыть остатки уплотнительного кольца из отверстия для уплотнительных колец турбонагнетателя и двигателя. Осмотрите участок на наличие глубоких царапины и выбоины. При необходимости установите новые компоненты.
     Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С

   1. Установите и полностью установите трубку подачи масла в турбокомпрессор, затем установите и затяните болты.
      Крутящий момент: 97 фунтов на дюйм (11 Н·м)



3. 3
   Установите нижний выпускной патрубок воздушного фильтра, затем затяните хомут нижнего выпускного патрубка воздухоочистителя.
   Крутящий момент: 44 фунта на дюйм (5 Н·м)



4. 4
   Установите верхнюю впускную трубу охладителя наддувочного воздуха, затем затяните хомут. Вставьте верхнюю впускную трубу охладителя наддувочного воздуха. удерживающая клипса. Прикрепите фиксатор жгута к шпильке, затем подсоедините электрический разъем перепускного клапана турбонагнетателя.
   Крутящий момент: 44 фунта на дюйм (5 Н·м)



5. 5
   Установите верхнюю выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, удаление и Монтаж).
6. 6
   Проверьте уровень моторного масла и при необходимости долейте.
   См.: Технические характеристики (Двигатель 303-01B — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, Технические характеристики).
