Ford Explorer: Задняя подвеска / Описание и работа — Задняя подвеска — Расположение компонентов

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Шасси / Приостановка / Задняя подвеска / Описание и работа — Задняя подвеска — Расположение компонентов

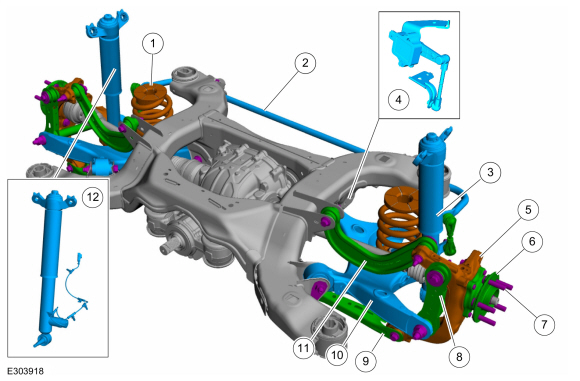

ПРИМЕЧАНИЕ: Показана полноприводная подвеска, аналогично заднеприводной.

Элемент	Описание
1	Спиральная пружина
2	Стабилизатор и ссылки
3	Амортизатор
4	Датчик высоты подвески
5	Поворотный кулак
6	Подшипник колеса и ступица колеса в сборе
7	Колесные шпильки
8	Вертикальное звено нижней части руки
9	Ссылка на палец ноги
10	Нижний рычаг и втулка в сборе
11	Плечо
12	Амортизатор с динамическим управлением

Задняя подвеска

Описание и работа — Задняя подвеска — Обзор

Обзор Задняя подвеска состоит из следующих компонентов: Винтовые пружины Нижний рычаг и втулки в сборе Стабилизатор и звенья Ссылки на пальцы ног Плечи Нижний рычаг ..
