Ford Explorer: Задняя подвеска / Снятие и установка — нижний рычаг

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

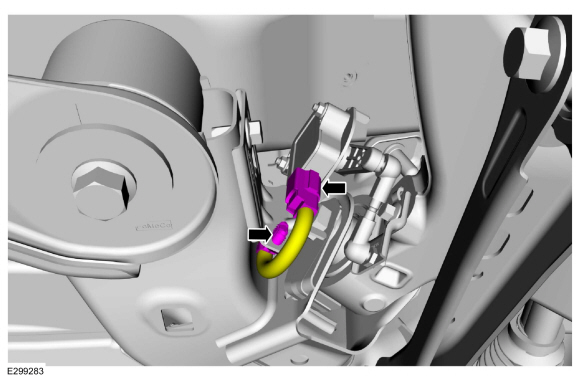

1. ПРИМЕЧАНИЕ: При наличии динамической подвески.

   Отсоедините электрический разъем заднего датчика дорожного просвета и отделите направляющую жгута проводов.

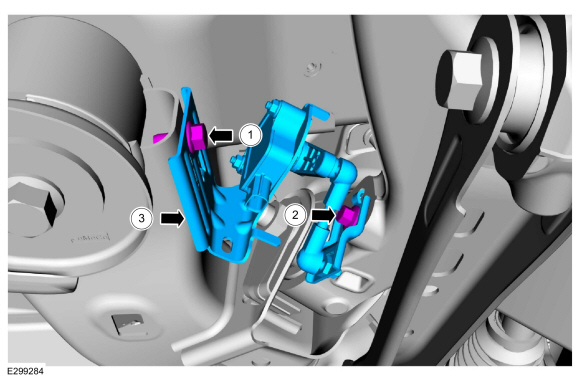

1. ПРИМЕЧАНИЕ: При наличии динамической подвески.

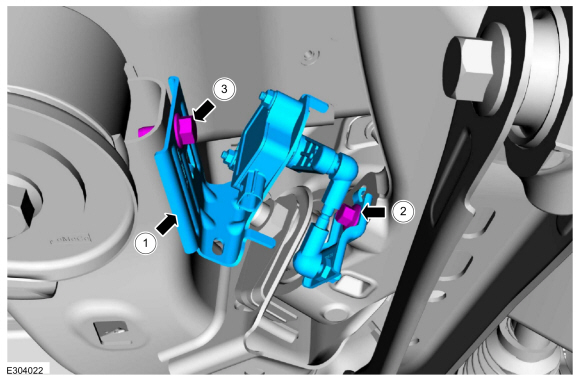

   1. Снимите болт крепления анкерной пластины заднего датчика дорожного просвета.

   2. Открутите болт анкерной пластины рычага заднего датчика дорожного просвета.

   3. Снимите задний датчик дорожного просвета в сборе.

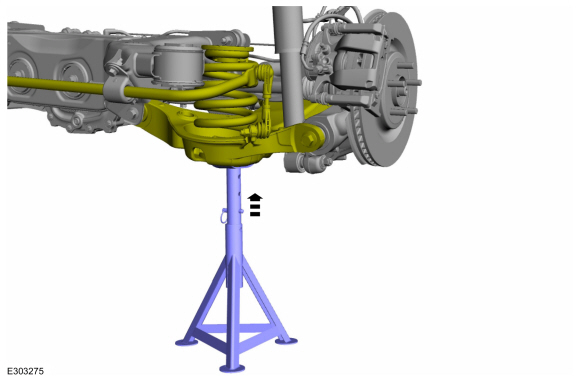

1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.

   Поднимите подвеску на высоту бордюра.
   Используйте общее оборудование: подставки для транспортных средств/осей.

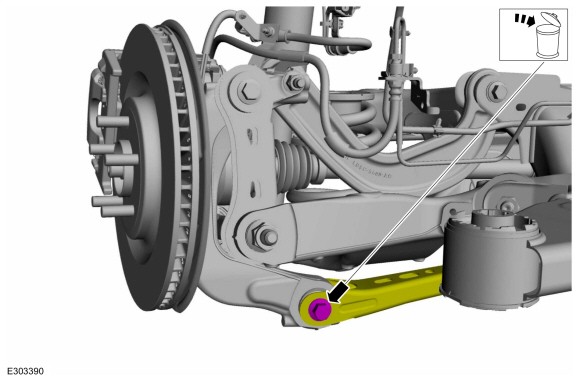

1. Снимите и выбросьте болт и гайку крепления схождения к поворотному кулаку.

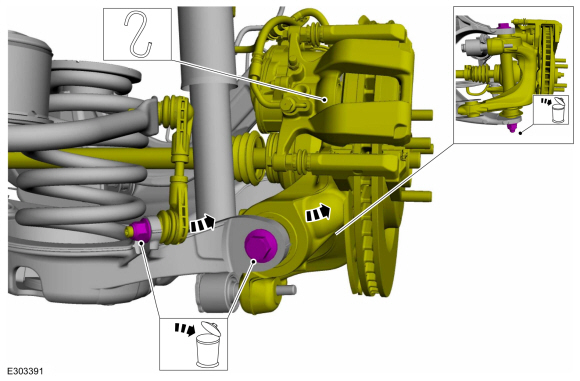

1. ПРИМЕЧАНИЕ: Убедитесь, что поворотный кулак поддерживается подходящими фиксирующими ремнями.

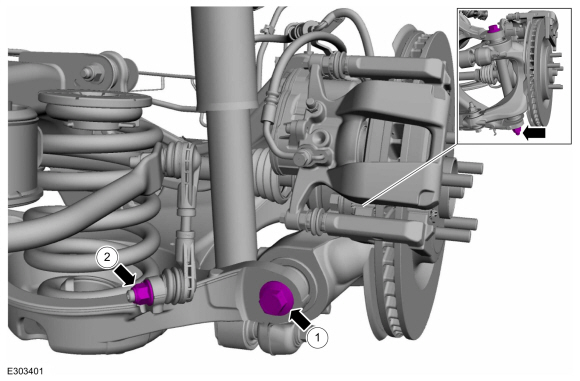

   1. Снимите и выбросьте нижнюю гайку тяги заднего стабилизатора поперечной устойчивости и отложите тягу заднего стабилизатора в сторону.

   2. Снимите и выбросьте болт и гайку крепления нижнего рычага к поворотному кулаку, отделите поворотный кулак от нижнего рычага.

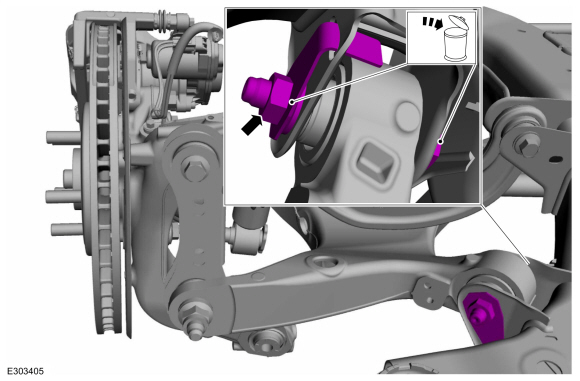

1. Снимите и выбросьте передний болт крепления нижнего рычага к раме и контргайку.

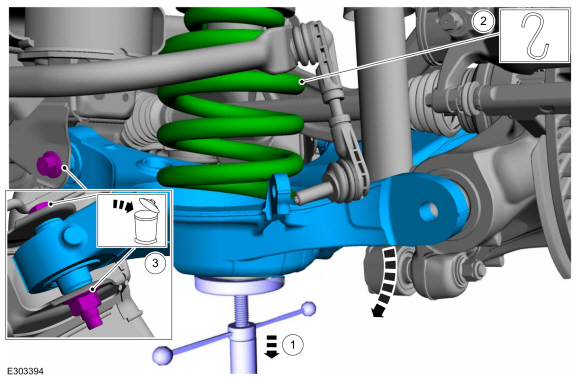

1. УВЕДОМЛЕНИЕ: Будьте особенно осторожны при обращении со сжатой пружиной. Несоблюдение этой инструкции может привести к травме.

   УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.

   ПРИМЕЧАНИЕ: Не допускайте падения задней пружины.

   1. Опустите подвеску, чтобы ослабить сжатие пружины.
      Используйте общее оборудование: подставки для транспортных средств/осей.
   2. Снимите пружину, опустив нижний рычаг и расположив его в стороне.

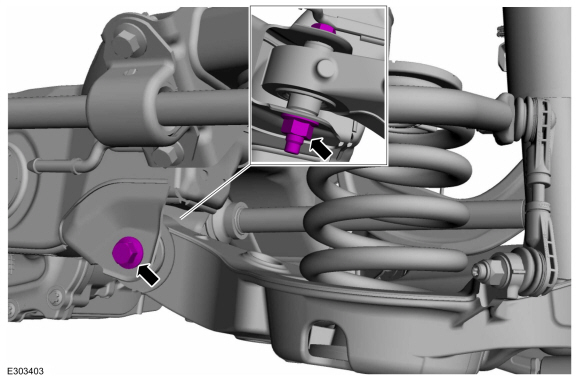

   3. Снимите и выбросьте задний болт крепления нижнего рычага к раме и снимите нижний рычаг.
      Используйте общее оборудование: подставки для транспортных средств/осей.

Монтаж

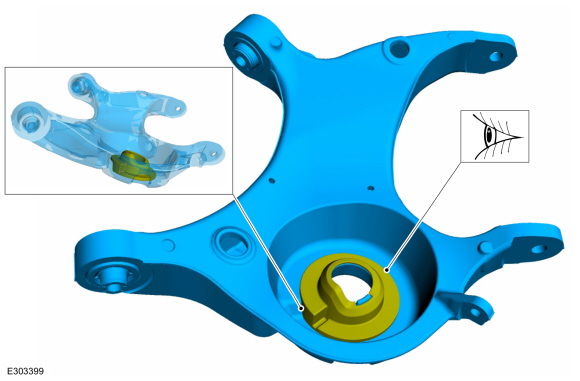

1. Убедитесь, что нижнее седло пружины правильно выровнено.


1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.

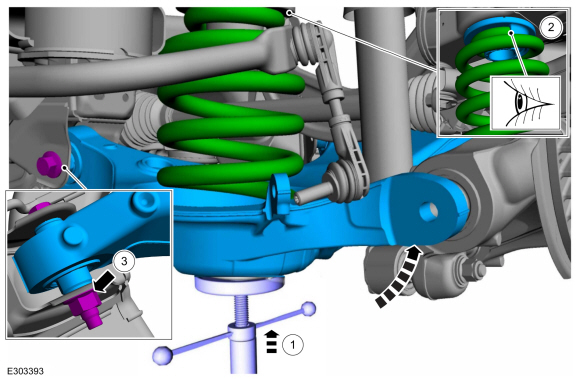

   ПРИМЕЧАНИЕ: Удерживайте пружину на месте при установке нижнего рычага.

   1. ПРИМЕЧАНИЕ: Прежде чем затягивать болт нижнего рычага, используйте домкрат, чтобы поднять заднюю подвеску до высоты дорожного просвета.

      Поместите домкрат под нижний рычаг и поднимите нижний рычаг в нужное положение.
      Используйте общее оборудование: подставки для транспортных средств/осей.

   2. ПРИМЕЧАНИЕ: Убедитесь, что верхняя опора пружины правильно расположена на верхней опоре пружины.

      Установите пружину в верхнее и нижнее седло пружины.


   3. ПРИМЕЧАНИЕ: На этом этапе затягивайте гайку и болт только вручную.

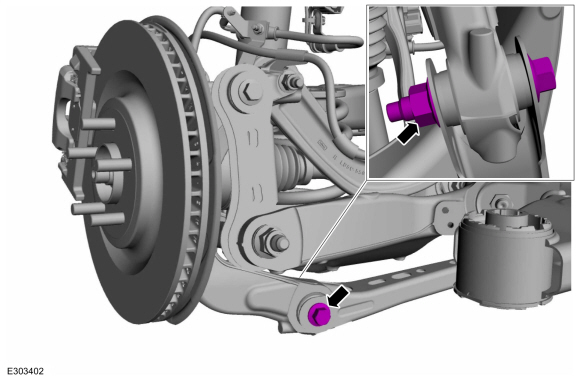

      Установите новый задний болт крепления нижнего рычага к раме.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте гайку и болт только вручную.

   Установите новый передний болт крепления нижнего рычага к раме и контргайку.

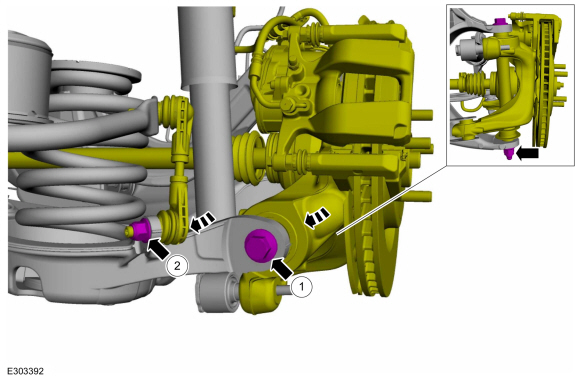

1. ПРИМЕЧАНИЕ: На этом этапе затягивайте гайку и болт только вручную.

   1. Установите поворотный кулак на нижний рычаг и установите новый болт и гайку крепления нижнего рычага к поворотному кулаку.

   2. Расположите стойку заднего стабилизатора поперечной устойчивости и установите новую нижнюю гайку тяги задней стойки стабилизатора.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте гайку и болт только вручную.

   Установите новый болт и гайку крепления схождения к поворотному кулаку.


1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.

   Подвеска на высоте бордюра.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   Затяните новый задний болт крепления нижнего рычага к раме.
   Крутящий момент: 184 фунт-фута (250 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   Затяните новый передний болт крепления нижнего рычага к раме и контргайку.
   Крутящий момент: 166 фунт-футов (225 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   1. Затяните новый болт и гайку крепления нижнего рычага к поворотному кулаку.
      Крутящий момент: 258 фунт-футов (350 Нм)
   2. Затяните нижнюю гайку новой тяги заднего стабилизатора поперечной устойчивости.
      Крутящий момент: 76 фунт-футов (103 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   Затяните новый болт и гайку крепления схождения рычага к поворотному кулаку.
   Крутящий момент: 184 фунт-фута (250 Нм)

1. ПРИМЕЧАНИЕ: При наличии динамической подвески.



   1. Установите задний датчик дорожного просвета в сборе.

   2. Установите болт анкерной пластины рычага заднего датчика дорожного просвета.
      Крутящий момент: 133 фунта на дюйм (15 Нм)
   3. Установите болт анкерной пластины заднего датчика дорожного просвета.
      Крутящий момент: 22 фунт-фута (30 Нм)

1. ПРИМЕЧАНИЕ: При наличии динамической подвески.

   Подсоедините электрический разъем заднего датчика дорожного просвета и установите направляющую жгута проводов.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Проверьте и при необходимости отрегулируйте задний развал.
   См.: Регулировка заднего развала (204-00 Система подвески — Общая информация, Общие процедуры).


1. ПРИМЕЧАНИЕ: При наличии динамической подвески.

   Откалибруйте подвесную систему. Подключить сканер и выполните процедуру калибровки дорожного просвета. Следите за сканером направления.
