Ford Explorer: Задняя подвеска / Снятие и установка — поворотный кулак

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Шасси / Приостановка / Задняя подвеска / Снятие и установка — поворотный кулак

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

  1. Снимите вертикальную тягу нижнего рычага.
    См.: Вертикальная тяга нижнего рычага (204-02 Задняя подвеска, снятие и установка).

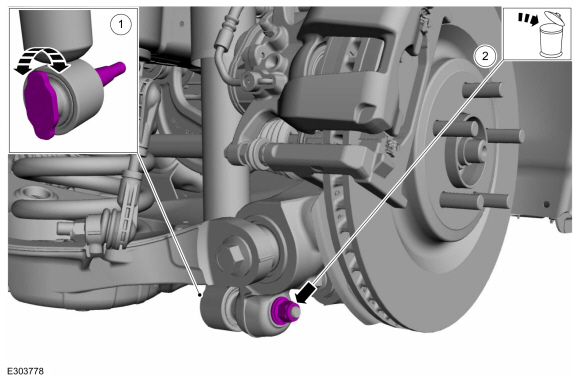

  1. Снимите и выбросьте нижнюю гайку заднего амортизатора.
  1. Снимите подшипник колеса и ступицу колеса.
    См.: Подшипник колеса и ступица колеса (204-02 Задняя подвеска, снятие и установка).

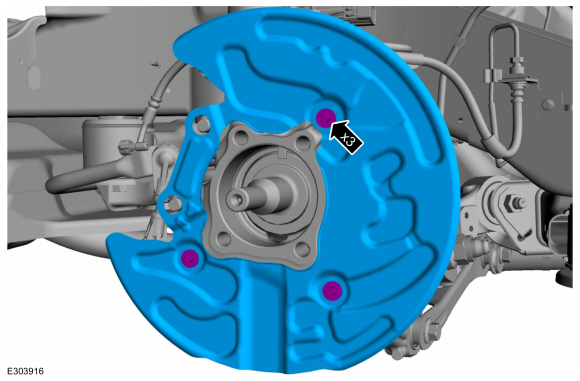

  1. Снимите болты и щит тормозного диска.

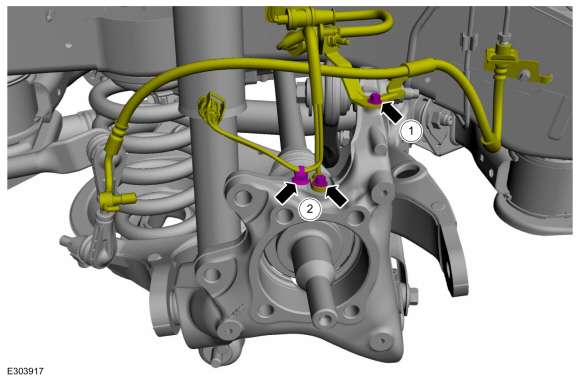

    1. Выверните болт датчика скорости вращения колеса и отложите датчик скорости вращения колеса в сторону.
    1. Снимите болт кронштейна тормозного шланга и отложите кронштейн тормозного шланга в сторону.
  1. Поддержите полуось.

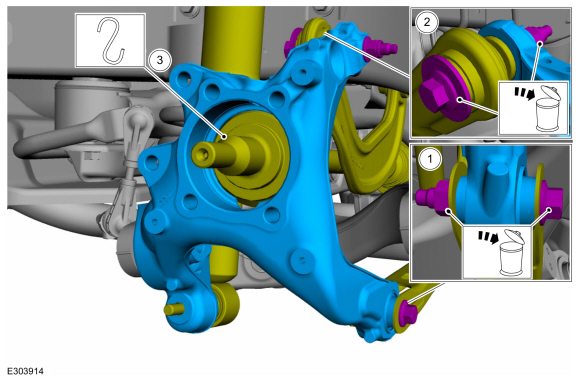

    1. Снимите и выбросьте болт и гайку крепления схождения к поворотному кулаку.
    1. Снимите и выбросьте болт и гайку крепления верхнего рычага к поворотному кулаку.
    1. Подоприте полуось и снимите поворотный кулак.

Монтаж

  1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

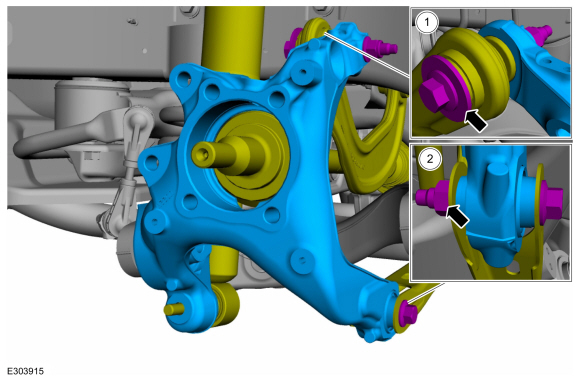

    1. Расположите поворотный кулак и установите новый болт и гайку крепления верхнего рычага к поворотному кулаку.
      Крутящий момент: 76 фунт-футов (103 Нм)
    1. Установите новый болт и гайку крепления схождения к поворотному кулаку.
      Крутящий момент: 129 фунт-футов (175 Нм)
    1. Расположите кронштейн тормозного шланга и установите болт кронштейна тормозного шланга.
      Крутящий момент: 133 фунта на дюйм (15 Нм)
    1. Установите датчик скорости вращения колеса и установите болт датчика скорости вращения колеса и зажим жгута проводов.
      Крутящий момент: 133 фунта на дюйм (15 Нм)
  1. Установите щит тормозного диска.
    Крутящий момент: 133 фунта на дюйм (15 Нм)
  1. Установите подшипник колеса и ступицу колеса.
    См.: Подшипник колеса и ступица колеса (204-02 Задняя подвеска, снятие и установка).

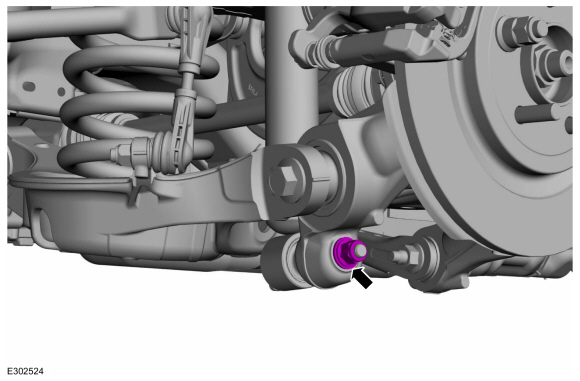

  1. Установите нижнюю гайку нового заднего амортизатора.
    Крутящий момент: 59 фунт-футов (80 Нм)
  1. Установите вертикальное звено нижнего рычага.
    См.: Вертикальная тяга нижнего рычага (204-02 Задняя подвеска, снятие и установка).
  1. Проверьте и при необходимости отрегулируйте схождение задних колес.
    См.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
