Общие процедуры — регулировка задней двери

Корректирование

Все выравнивания

1. 1

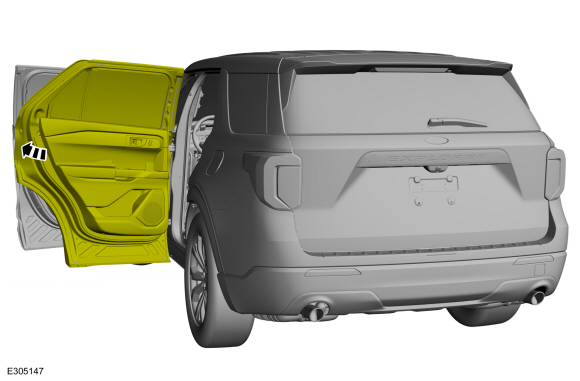

   Откройте заднюю дверь.



2. 2

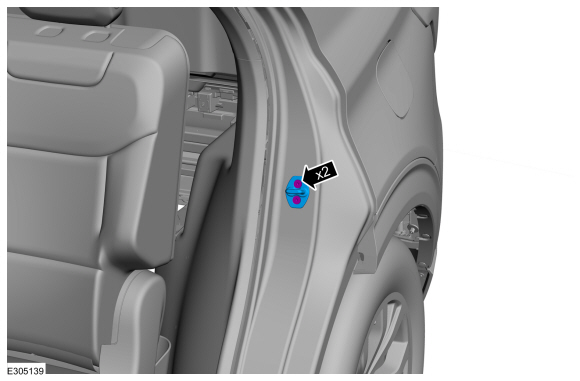

   Снимите болты и узел ударника.
   Крутящий момент: 18 фунт-футов (25 Н·м)

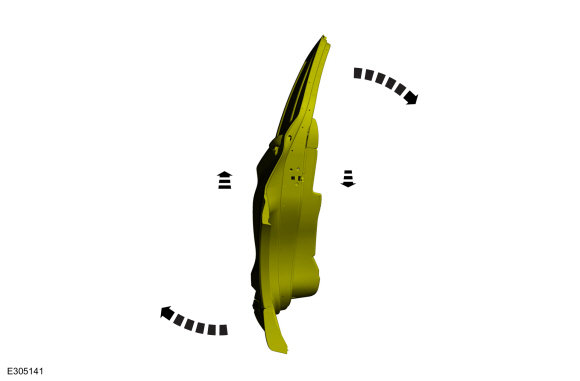

Задняя дверь внутрь и наружу, выравнивание вверх и вниз

1. 1

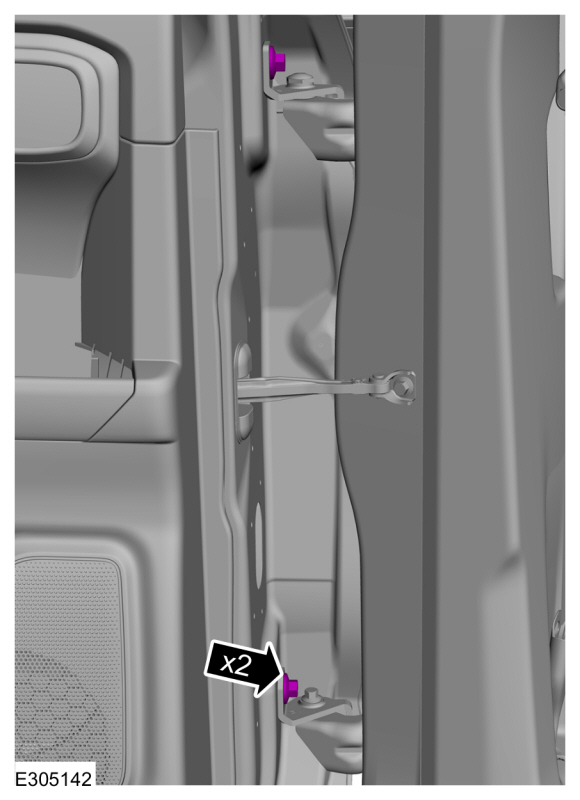

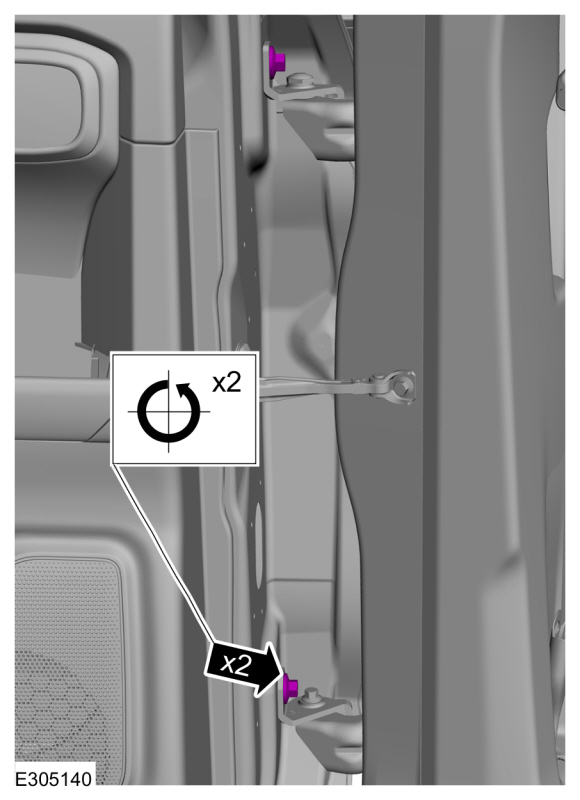

   Ослабьте болты, чтобы дверь могла двигаться.
   Ослабить:
   : 2 оборота



2. 2
   Отрегулируйте дверь по мере необходимости.



3. 3
   Затяните болты.
   Крутящий момент: 35 фунт-футов (48 Н·м)

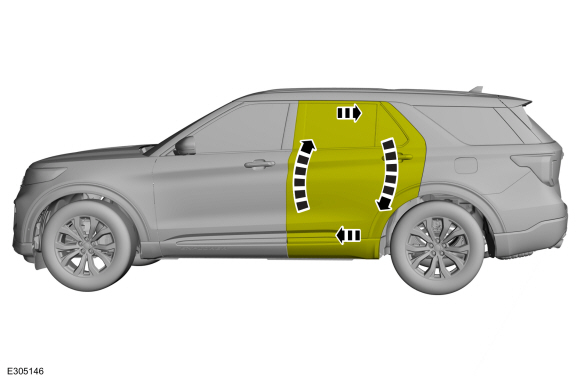

Выравнивание задней двери вперед, назад и по наклону

1. 1
   Снимите панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
2. 2
   Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
3. 3
   Снимите натяжитель переднего ремня безопасности и преднатяжитель.
   См.: Натяжитель и натяжитель переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
4. 4

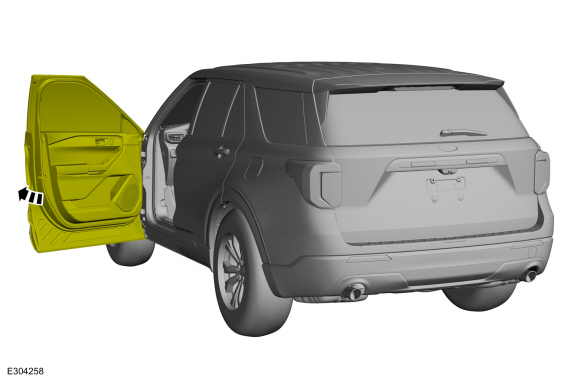

   Откройте входную дверь.



5. 5

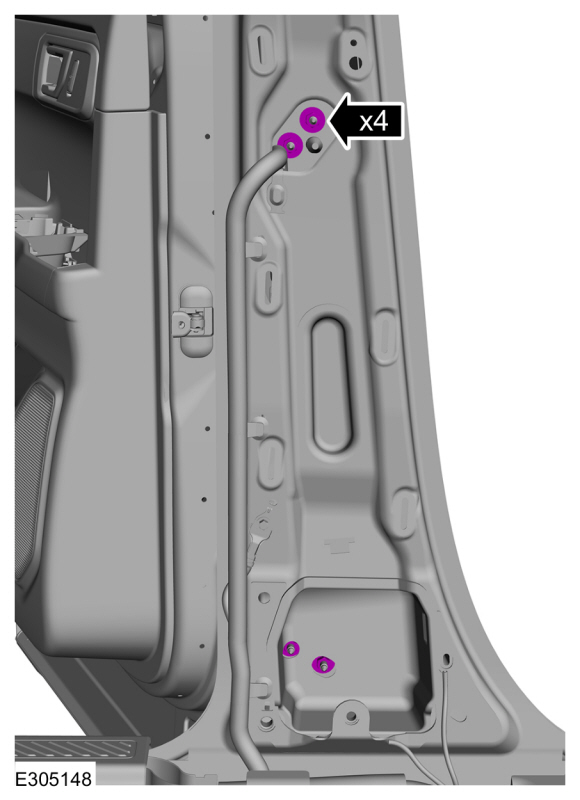

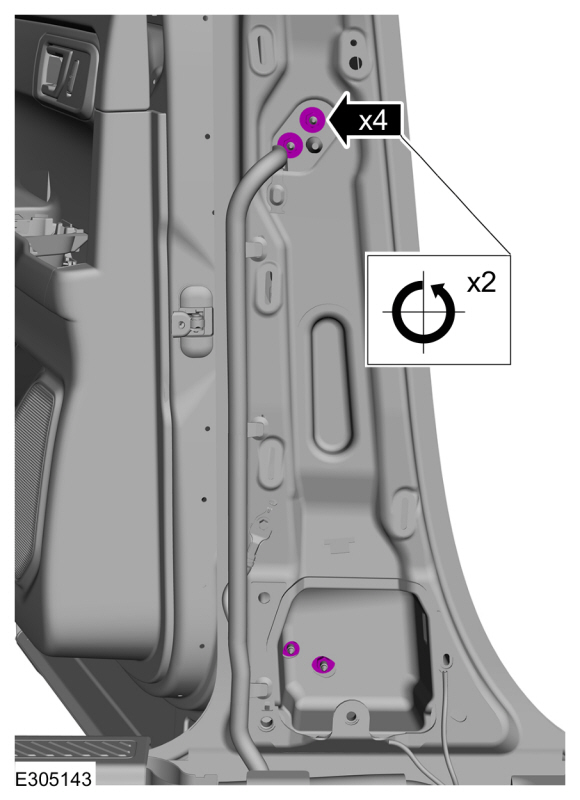

   Ослабьте гайки, чтобы дверь могла двигаться.
   Ослабить:
   : 2 оборота



6. 6

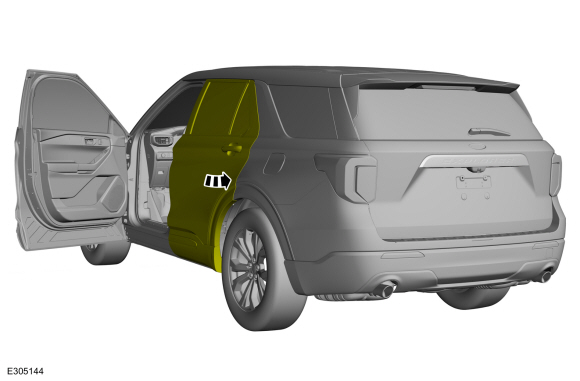

   Осторожно закройте заднюю дверь.



7. 7

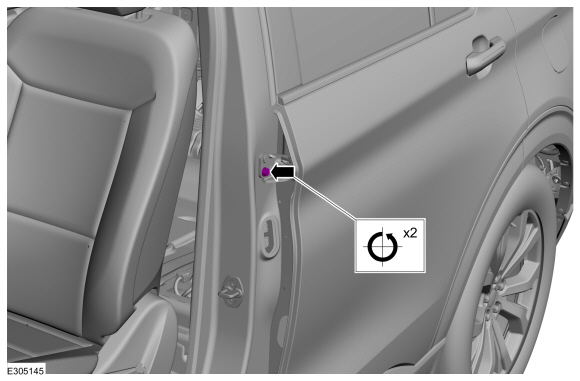

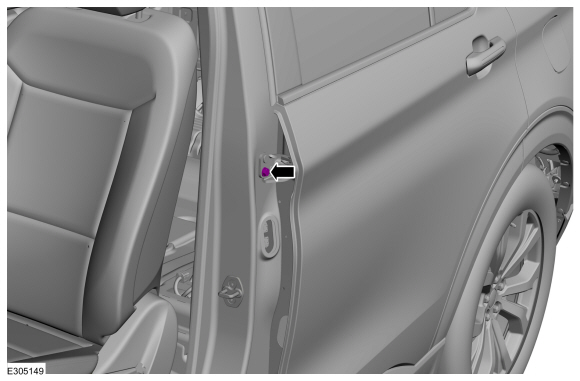

   Ослабьте болт, чтобы разрешить движение двери.
   Ослабить:
   : 2 оборота



8. 8

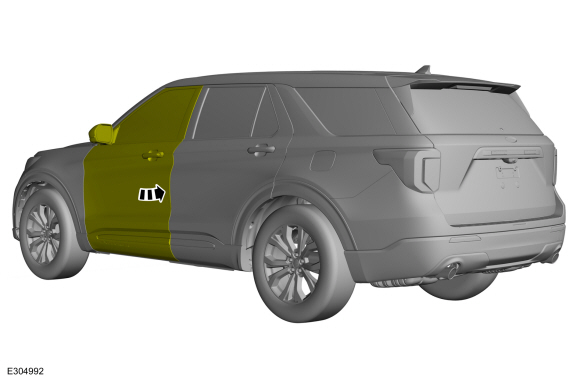

   Осторожно закройте входную дверь.



9. 9
   Отрегулируйте дверь по мере необходимости.



10. 10
    Осторожно откройте переднюю дверь.



11. 11

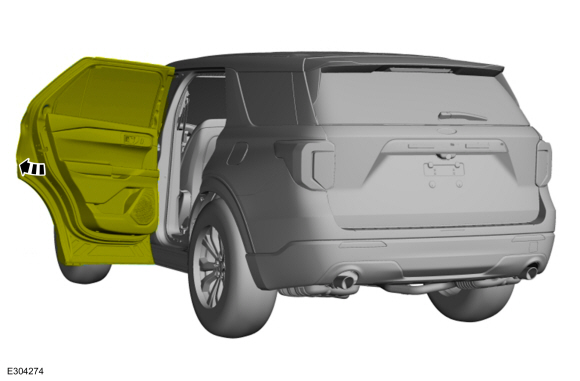

    Осторожно откройте заднюю дверь.



12. 12
    Затяните гайки.
    Крутящий момент: 26 фунт-футов (35 Н·м)



13. 13
    Затяните болт.
    Крутящий момент: 89 фунтов на дюйм (10 Н·м)



14. 14
    Установите натяжитель переднего ремня безопасности и преднатяжитель.
    См.: Натяжитель и натяжитель переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
15. 15
    Установите панель отделки средней стойки.
    См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
16. 16
    Перезагрузите SRS.
    См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
17. 17
    Проверьте активную удерживающую систему на правильность работы.
    См.: Системы ремней безопасности (501-20A Системы ремней безопасности, диагностика и проверка).

Все выравнивания

1. 1
   Установите ударник в сборе.
   Крутящий момент: 18 фунт-футов (25 Н·м)

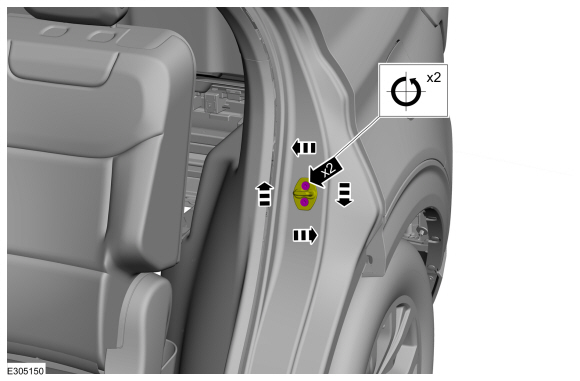

2. 2

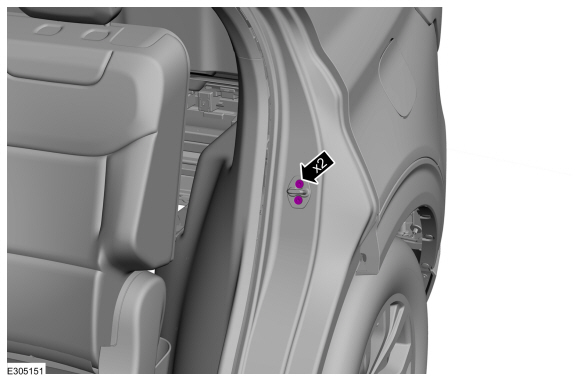

   Ослабьте болты, чтобы обеспечить движение узла ответной планки.
   Ослабить:
   : 2 оборота



3. 3
   Затяните болты.
   Крутящий момент: 18 фунт-футов (25 Н·м)



4. 4

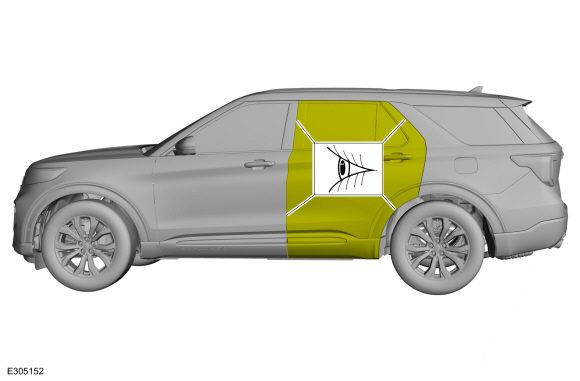

   Проверьте выравнивание кузова по отношению к задней двери.
