Общие процедуры — выравнивание задней поднимающейся двери

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Материалы

Корректирование

Все выравнивания

1. 1

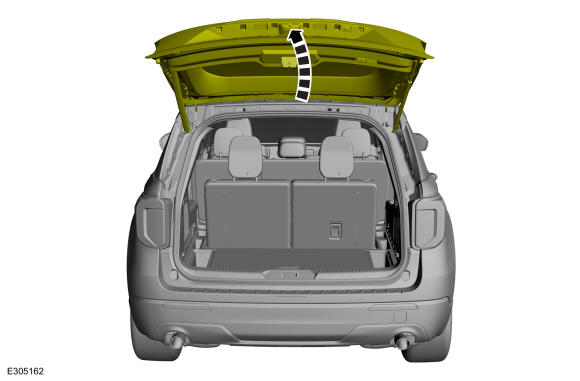

   Откройте заднюю дверь.



2. 2

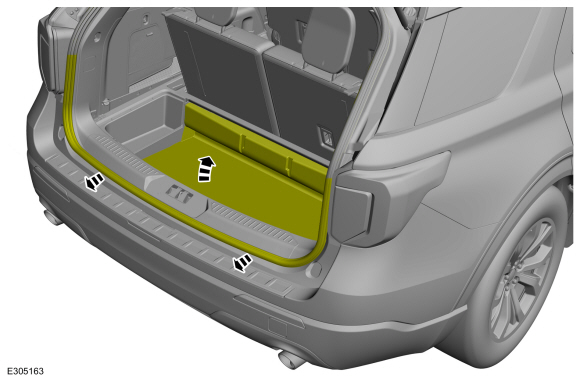

   Отложите в сторону уплотнитель двери багажного отделения и крышку багажного отделения.



3. 3

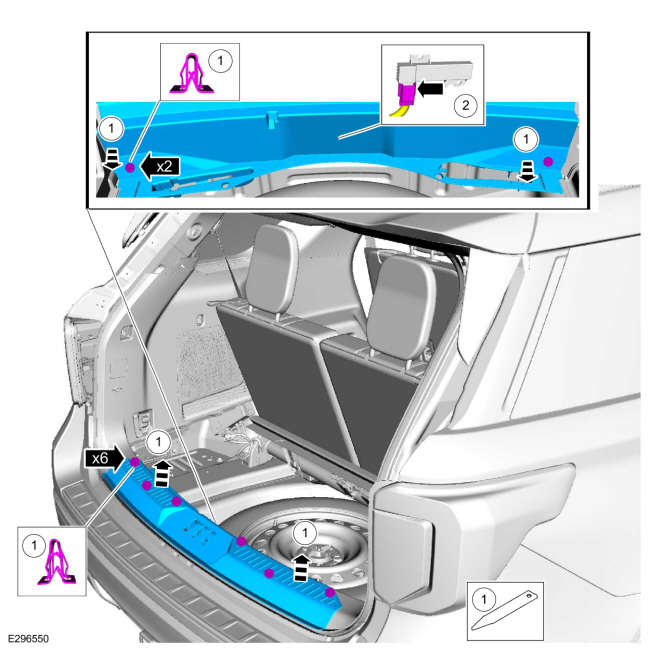

   Снимите панель облицовки порога двери багажного отделения.


   1. Освободите фиксаторы панели облицовки накладки порога двери багажного отделения.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.

   2. Если есть
      Отсоедините электрический разъем задней антенны бесключевого доступа.



4. 4

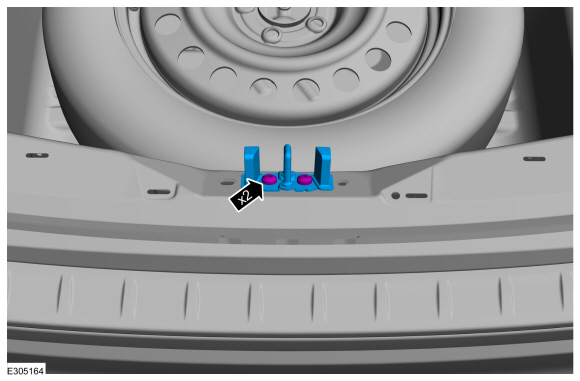

   Снимите фиксатор задней двери.
   Крутящий момент: 18 фунт-футов (25 Н·м)



Задняя дверь слева и справа, выравнивание вверх и вниз

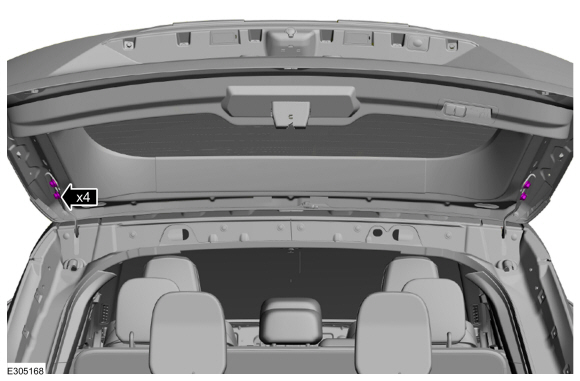

1. 1

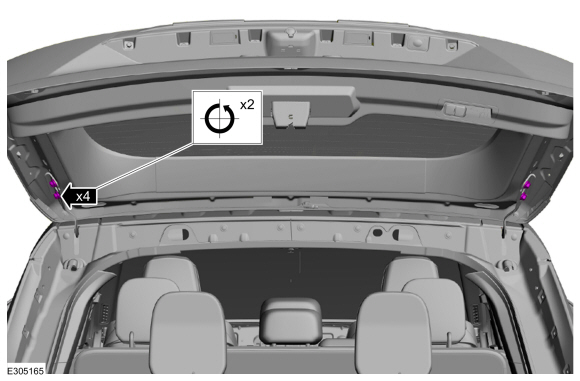

   Ослабьте болты.
   Ослабить:
   : 2 оборота



2. 2

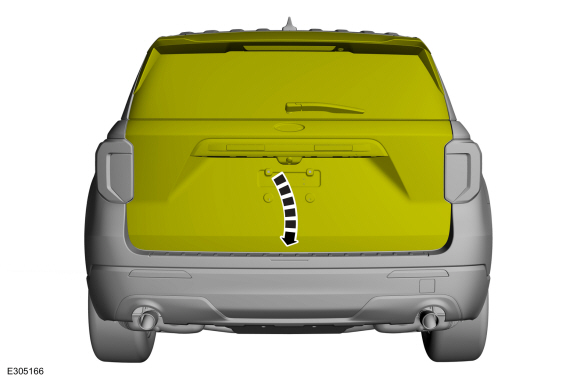

   Осторожно закройте заднюю дверь.



3. 3

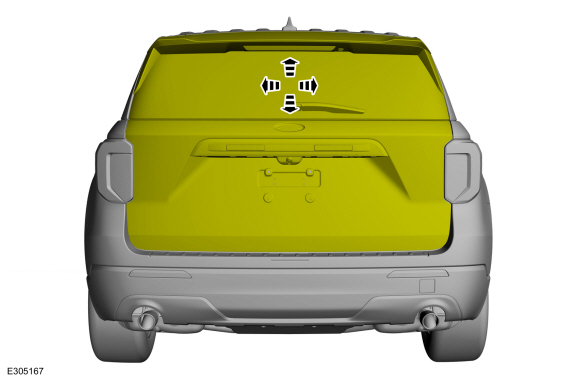

   При необходимости отрегулируйте заднюю дверь.



4. 4
   Осторожно откройте заднюю дверь.



5. 5
   Затяните болты.
   Крутящий момент: 22 фунт-фута (30 Н·м)



Выравнивание задней двери вверх и вниз

1. 1

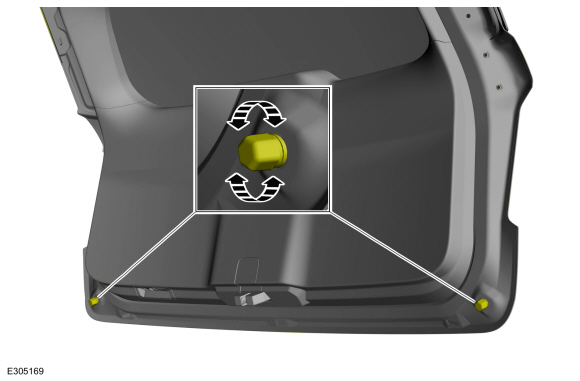

   Отрегулируйте упоры.



2. 2
   С обеих сторон

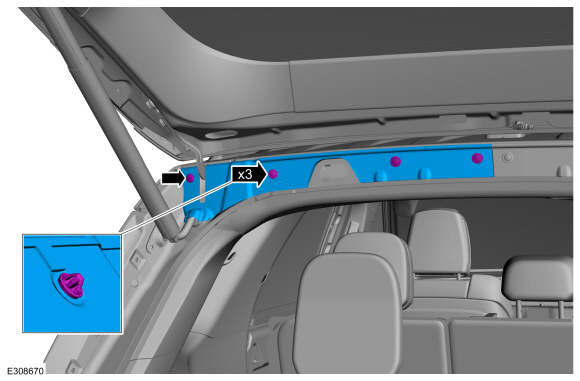

   Снимите стопор штифтового типа и молдинг капельницы.



3. 3
   С обеих сторон

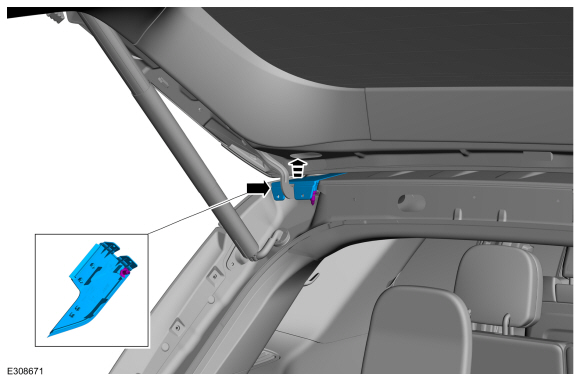

   Снимите крышку шарнира.



4. 4
   Осторожно закройте заднюю дверь.



5. 5
   С обеих сторон

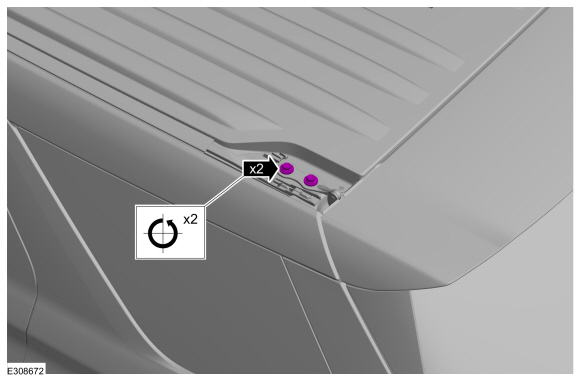

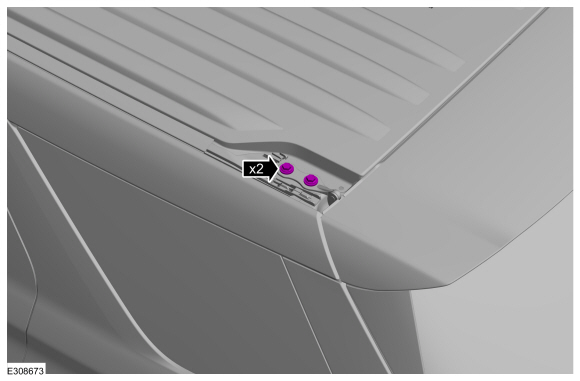

   Ослабьте болты.
   Ослабить:
   : 2 оборота



6. 6
   При необходимости отрегулируйте заднюю дверь.



7. 7
   С обеих сторон
   Затяните болты.
   Крутящий момент: 26 фунт-футов (35 Н·м)



8. 8
   С обеих сторон

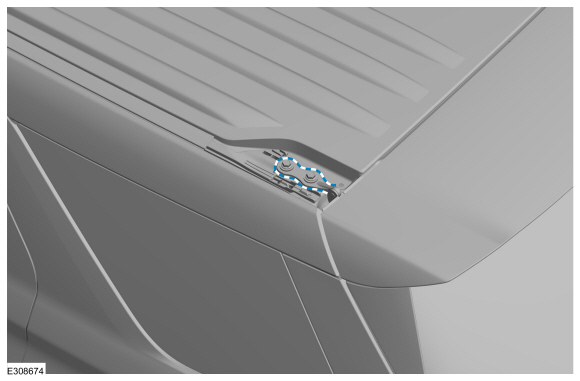

   Нанесите герметик для швов
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM



Все выравнивания

1. 1

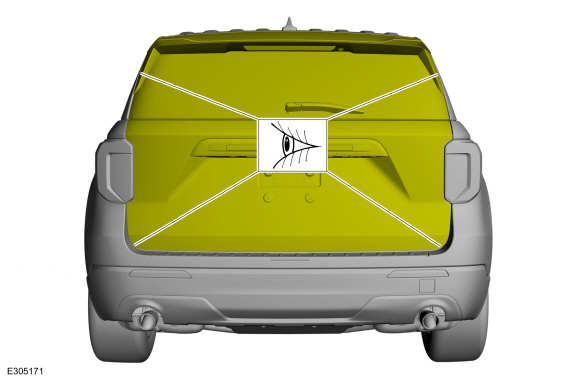

   Проверьте выравнивание кузова и двери багажного отделения.



2. 2
   Установите положение в сторону и снятые компоненты.
3. 3
   Если автомобиль оборудован задней дверью с электроприводом, выполните инициализацию задней двери с электроприводом.
   См.: Инициализация задней подъемной двери с электроприводом (501-03 Закрытие кузова, Общие процедуры).
