Снятие и установка — задняя поднимающаяся дверь

Удаление

1. 1
   Снимите панель отделки задней двери.
   См.: Панель обивки двери багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
2. 2
   Снимите панель отделки D-стойки.
   См.: Панель обивки D-стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки стойки D — полиция (501-05 Внутренняя отделка и украшения, снятие и установка).
3. 3

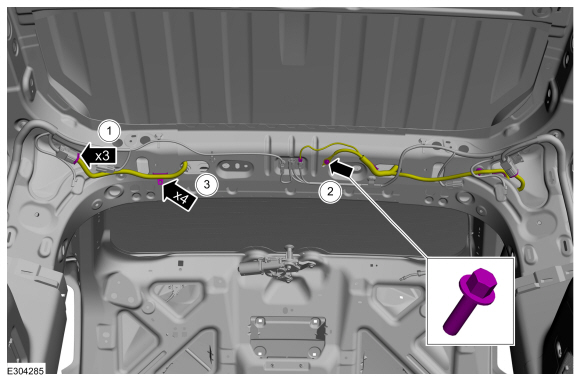

   Удалите следующие элементы:

   1. Отсоедините электрические разъемы.
   2. Снимите болт.
   3. Отсоедините фиксаторы жгута проводов и проложите его через дверь багажного отделения.



4. 4

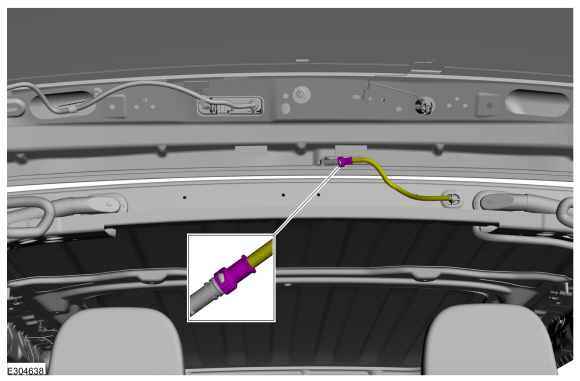

   Отсоедините разъем шланга омывателя заднего стеклоочистителя.



5. 5

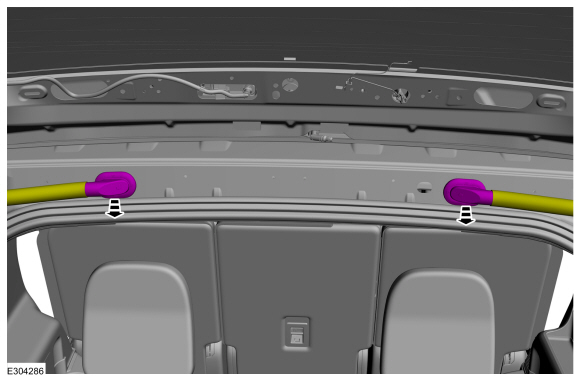

   Снимите втулку и выведите жгут проводов из двери багажного отделения.



6. 6

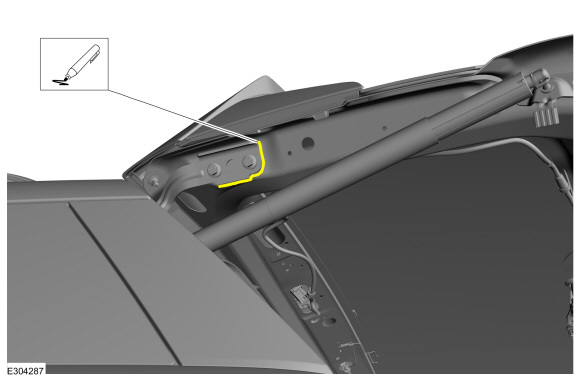

   Отметьте расположение болтов петли задней подъемной двери.



7. 7
   С обеих сторон.

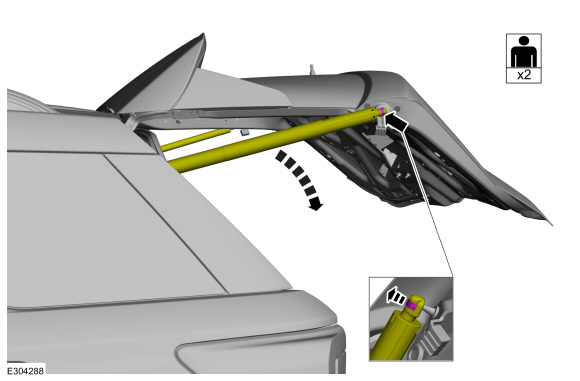

   Снимите зажимы, удерживающие стойки задней поднимающейся двери или электродвигатель задней подъемной двери, и отложите их в сторону.



8. 8

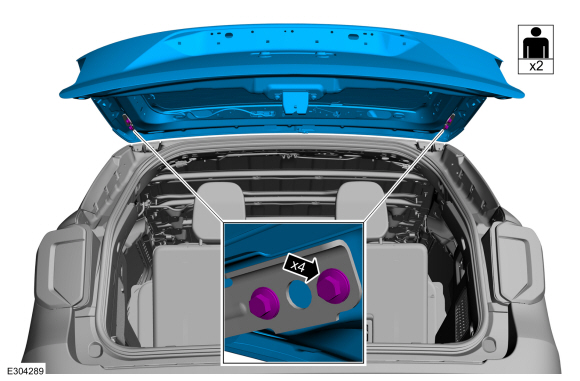

   Открутите болты задней двери и снимите заднюю дверь с автомобиля.
   Крутящий момент: 22 фунт-фута (30 Н·м)



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   При необходимости выровняйте дверь багажного отделения.
   См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).

Автомобили с электроприводом задней двери

3. Выполните инициализацию двери багажника с электроприводом.
   См.: Инициализация задней подъемной двери с электроприводом (501-03 Закрытие кузова, Общие процедуры).
