Ford Explorer: Задний ведущий мост/дифференциал / Снятие и установка — опора дифференциала
Специальные инструменты) /
Общее оборудование
|
205-220
Установщик, дифференциальная шайба
ТКИТ-1985-ФХ
|
Медный молот
|
Удаление
-
Снимите крышку картера дифференциала.
См.: Крышка картера дифференциала (205-02 Задний ведущий мост/дифференциал, снятие и установка).
-
ПРИМЕЧАНИЕ:
Крышки подшипников дифференциала и дифференциал
болты крышек подшипников должны быть установлены в то же место, что и снятые.
-

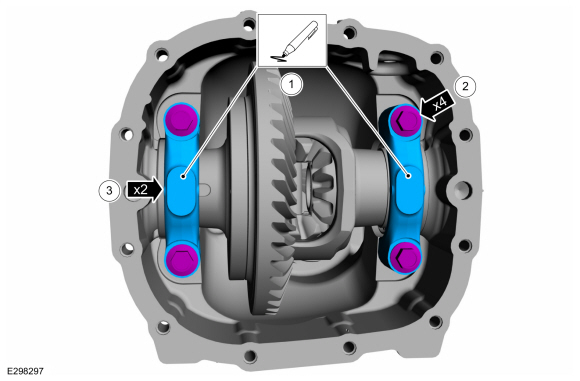

Пометьте крышки подшипников дифференциала.
-
Снимите болты крепления крышек подшипников дифференциала.
-
Снимите крышки подшипников дифференциала.
-

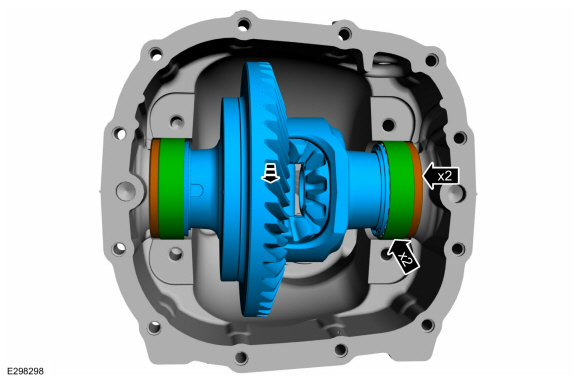

Снимите корпус дифференциала, чашки подшипников корпуса дифференциала и регулировочные прокладки дифференциала.
Монтаж
-
ПРИМЕЧАНИЕ:
Подготовьте выбранные прокладки в это время. Это
потребуется для удержания несущей дифференциала и дифференциального
чашки несущего подшипника, пока не будут установлены прокладки.
ПРИМЕЧАНИЕ:
Прокладки подшипников дифференциала должны быть установлены фаской наружу.

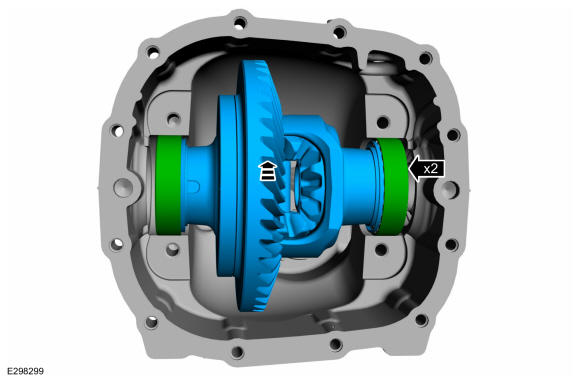

Установите корпус дифференциала и чашки подшипников корпуса дифференциала.
-
-

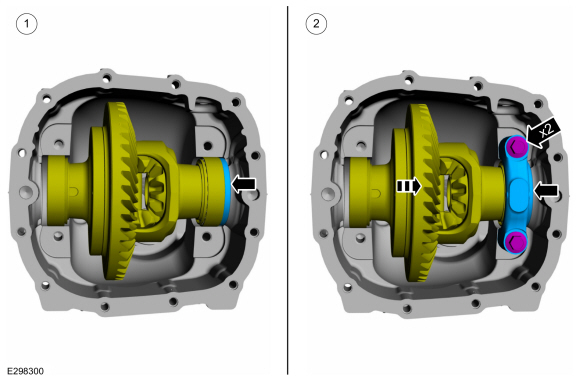

Установите правую регулировочную шайбу заднего зазора зубчатого венца.
-
ПРИМЕЧАНИЕ:
В это время болты крышек подшипников дифференциала следует затягивать только от руки.
Расположите дифференциал с правой стороны корпуса дифференциала. Установите крышку правого подшипника дифференциала и болты крепления крышки подшипника дифференциала.
-

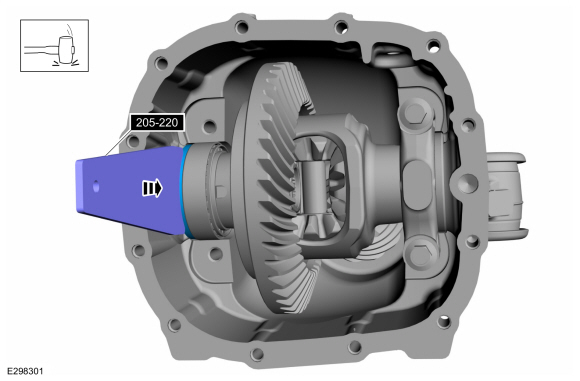

Используя специальный инструмент и медный молоток с мягкой поверхностью, установите регулировочную шайбу заднего зазора левого зубчатого венца.
Используйте специальный сервисный инструмент: 205-220
Установщик, дифференциальная шайба.
Используйте общее снаряжение: медный молот.
-
ПРИМЕЧАНИЕ:
В это время болты крышек подшипников дифференциала следует затягивать только от руки.

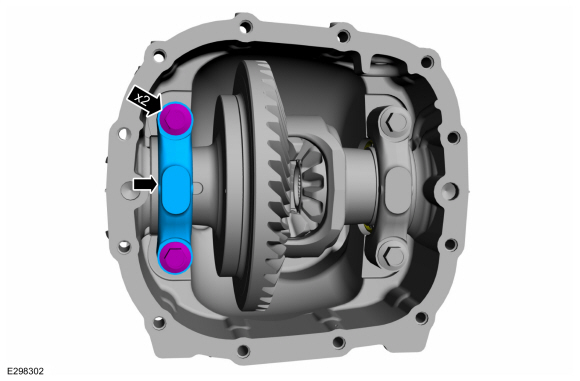

Установите крышку левого подшипника дифференциала и болты крепления крышки подшипника дифференциала.
-

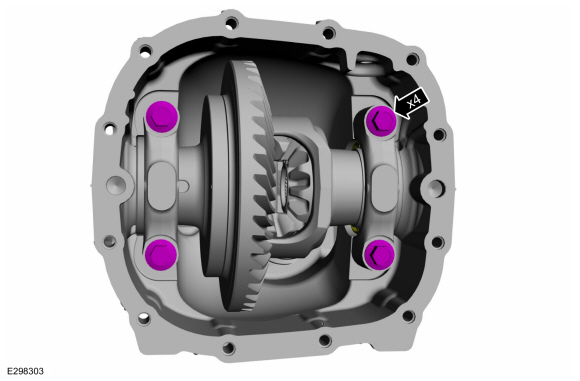

Затяните болты крышек подшипников дифференциала.
Крутящий момент:
71 фунт-фут (96 Нм)
-
Проверьте зазор зубчатого венца.
См.: Регулировка люфта зубчатого венца (205-02 Задний ведущий мост/дифференциал, общие процедуры).
-
Установите крышку картера дифференциала.
См.: Крышка картера дифференциала (205-02 Задний ведущий мост/дифференциал, снятие и установка).
