Ford Fiesta: Сеть связи модуля / Сеть связи. Диагностика и тестирование

Таблица симптомов

Таблица симптомов: коммуникационная сеть

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица симптомов


Состояние Возможные источники Действия
Автомобиль не заводится с диагностическим сканером, подключенным к DLC и/или несколько индикаторов неисправности горят только при сканировании инструмент подключен к DLC Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту S
PCM не отвечает на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту А
Модуль ABS не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту B
Модуль RCM не реагирует на диагностический сканер. Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту C
OCSM не отвечает на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту D
IPC не отвечает на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту E
BCM не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту F
Модуль HVAC не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту G
ACM не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту H
APIM не отвечает на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту I
FCDIM не отвечает на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту J
FCIM не отвечает на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту K
GPSM не реагирует на диагностический сканер (за исключением автомобилей с сенсорным экраном без GPSM). Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту L
TCM не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту M
Модуль RFA не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту N
PSCM не реагирует на диагностический сканер Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту O
Нет связи HS-CAN, все модули не отвечают Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту P
Нет связи MS-CAN, все модули не отвечают Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту Q
Нет связи I-CAN, все модули не отвечают Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту R
Нет питания на DLC Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту S

Точные тесты

PCM не отвечает на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

PCM связывается с диагностическим сканером через HS-CAN. Сеанс IDS не может быть установлен, если связь PCM терпит неудачу при попытке идентифицировать транспортное средство.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • ПКМ

ТОЧНЫЙ ТЕСТ A: PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
A1 ПРОВЕРЬТЕ, ПРОШЛИ ТЕСТ СЕТИ ДРУГИХ СЕТЕВЫХ МОДУЛЕЙ ВЫСОКОСКОРОСТНОГО КОНТРОЛЛЕРА (HS-CAN)
  • С помощью диагностического сканера выполните сетевой тест.

Текст "pass" или DTC указан рядом с любым из следующих модулей? (при наличии): модуль ABS, APIM, IPC, PSCM, RCM, OCSM, модуль RFA, и ТКМ?
Да Если рядом с PCM было указано «пройдено» или DTC, сетевая неисправность в настоящее время отсутствует.
Если рядом с одним или несколькими модулями, отличными от PCM, было указано "pass" или DTC, ПЕРЕЙДИТЕ к A2.
Нет Ни один из модулей в настоящее время не обменивается данными по HS-CAN. ПЕРЕЙТИ к точечному тесту P

A2 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) НАПРЯЖЕНИЕ VREF
  • Проверьте напряжение PCM VREF.

Был ли выполнен тест VREF?
Да ПЕРЕЙТИ к A3
Нет См. руководство по контролю трансмиссии/диагностике выбросов (PC/ED).

A3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) КОНЕЧНОЕ СОПРОТИВЛЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Отсоедините кабель диагностического сканера от DLC.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ на А4
Нет ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к A5

A4 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) ЦЕПИ МЕЖДУ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить разъем ПКМ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    1,0 л GTDI EcoBoost


    Положительный вывод Измерение/действие Отрицательный вывод
    C1381B-69 C251-6
    C1381B-68 C251-14

    Нажмите, чтобы отобразить соединители

    1,6 л GTDI EcoBoost


    Положительный вывод Измерение/действие Отрицательный вывод
    C1915B-69 C251-6
    C1915B-68 C251-14

    Нажмите, чтобы отобразить соединители

    1,6 л TiVCT


    Положительный вывод Измерение/действие Отрицательный вывод
    C175B-20 C251-6
    C175B-19 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к A5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

A5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы PCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Модуль ABS не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

Модуль ABS связывается с диагностическим сканером через HS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • АБС

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель 22 CJB (7,5 А) и предохранители 1 (40 А) и 35 (40 А) BJB исправны.


ТОЧНЫЙ ТЕСТ B: АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) МОДУЛЬ НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
B1 ПРОВЕРЬТЕ АБС (АНТИБЛОКИРОВОЧНУЮ ТОРМОЗНУЮ СИСТЕМУ) МОДУЛЬ ЦЕПИ ПИТАНИЯ НАПРЯЖЕНИЕМ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль ABS C135.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    С135-1 Земля
    С135-30 Земля
    С135-35 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к B2
Нет ПРОВЕРЬТЕ предохранитель CJB 22 (7,5 А) и предохранитель BJB. предохранители 1 (40А) и 35 (40А) исправны. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь в вопрос. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

B2 ПРОВЕРЬТЕ АБС (АНТИБЛОКИРОВОЧНУЮ ТОРМОЗНУЮ СИСТЕМУ) МОДУЛЬ ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    С135-14 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к B3
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

B3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) ЦЕПИ МЕЖДУ АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) МОДУЛЬ И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    С135-42 C251-6
    С135-43 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к B4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

B4 ПРОВЕРКА ПРАВИЛЬНОСТИ АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъем модуля ABS.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъем модуля ABS. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль АБС.
СМ.: Гидравлический блок управления (HCU) (206-09 Антиблокировочная тормозная система (ABS) и система курсовой устойчивости, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


RCM не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

Модуль RCM обменивается данными с диагностическим сканером через шину HS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • РКМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 20 (10 А) исправен.


ТОЧНЫЙ ТЕСТ C: RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРЕДУПРЕЖДЕНИЕ: Никогда не щупайте электрические разъемы на подушке безопасности. Модули Canopy® или боковые воздушные завесы. Несоблюдение этой инструкции может привести к случайному развертыванию этих модулей, что увеличивает риск серьезной травмы или смерти.
ПРЕДУПРЕЖДЕНИЕ: Никогда не разбирайте и не вмешивайтесь в расстегивающийся ремень безопасности. компонентов, включая преднатяжители, ограничители нагрузки и инфляторы. Никогда электрические разъемы выдвижного устройства заднего зонда. Подделка или назад зондирование может вызвать случайное срабатывание и привести к травме или смерть.
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
ПРИМЕЧАНИЕ: Дополнительная удерживающая система (SRS) должна быть полностью исправным и исправным перед передачей автомобиля в клиент.
C1 ПРОВЕРЬТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) СВЯЗЬ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключить: RCM С310А и С310В.

RCM C310A контакт 19 и C310B контакты 47 и 48 в порядке?
Да ПЕРЕЙТИ на С2
Нет УСТАНОВИТЕ новый жгут проводов. ПОВТОРИТЕ SRS.
Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры).

C2 ПРОВЕРЬТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Перезагрузите SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C310A-19 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на С3
Нет ПРОВЕРЬТЕ CJB предохранитель 20 (10А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

C3 ПРОВЕРЬТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ЗАЗЕМЛЕНИЕ КОРПУСА
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.

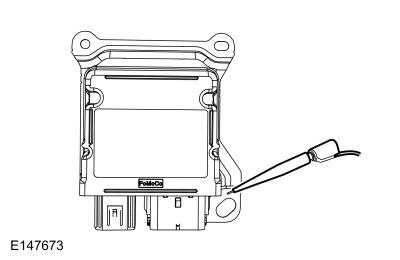

  • Измерьте сопротивление между корпусом RCM и хорошим заземлением шасси.

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на С4
Нет ОТРЕМОНТИРУЙТЕ заземление корпуса RCM, если это необходимо. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

C4 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) ЦЕПИ МЕЖДУ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить RCM С310В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C310B-48 C251-6
    C310B-47 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на С5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

C5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы RCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы RCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


OCSM не отвечает на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

OCSM связывается с диагностическим сканером через HS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • ОССМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 4 (7,5 А) исправен.


ТОЧНЫЙ ТЕСТ D: OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
ПРИМЕЧАНИЕ: Дополнительная удерживающая система (SRS) должна быть полностью исправным и исправным перед передачей автомобиля в клиент.
D1 ПРОВЕРЬТЕ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание включено.
  • Отключить OCSM С3159.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3159-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к D2
Нет ПРОВЕРЬТЕ CJB предохранитель 4 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

D2 ПРОВЕРЬТЕ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3159-4 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D3
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

D3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) ЦЕПИ МЕЖДУ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3159-2 C251-6
    C3159-3 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙДИТЕ к D4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

D4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем OCSM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем OCSM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый OCSM.
СМ.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


IPC не отвечает на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

IPC связывается с диагностическим сканером через HS-CAN, MS-CAN и сеть информационно-развлекательных контроллеров (I-CAN). IPC выступает в качестве шлюза для связи между информационно-развлекательной Модули локальной сети контроллеров (I-CAN) и DLC.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • МПК

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранители CJB 3 (7,5 А), 19 (7,5 А) и 21 (7,5 А) исправны.


ТОЧНЫЙ ТЕСТ E: IPC (КОМПЛЕКС ПРИБОРОВ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
E1 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) КОНЕЧНОЕ СОПРОТИВЛЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Отсоедините кабель диагностического сканера от DLC.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ на E3
Нет ПЕРЕЙТИ на E2

E2 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) ЦЕПИ МЕЖДУ МПК (КОМПЛЕКС ПРИБОРОВ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить IP-камеру С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C220B-5 C251-6
    C220B-6 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на E9
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

E3 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) КОНЕЧНОЕ СОПРОТИВЛЕНИЕ
  • Подключить ИПК С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ на E5
Нет ПЕРЕЙТИ на Е4

E4 ПРОВЕРЬТЕ MS-CAN (СЕТЬ РЕГУЛЯТОРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ МПК (КОМПЛЕКС ПРИБОРОВ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить МПК C220B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C220B-1 C251-3
    C220B-2 C251-11

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на E9
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

E5 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ КОНЕЧНОГО СОПРОТИВЛЕНИЯ СЕТИ ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОГО КОНТРОЛЛЕРА (I-CAN)
  • Отключить FCDIM С2123.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2123-4 C2123-5

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ на E7
Нет ПЕРЕЙТИ на E6

E6 ПРОВЕРЬТЕ ЦЕПИ СЕТИ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) МЕЖДУ FCDIM (ПЕРЕДНИЙ МОДУЛЬ ИНТЕРФЕЙСА УПРАВЛЕНИЯ/ДИСПЛЕЯ) И МПК (КОМПЛЕКТ ПРИБОРОВ) ДЛЯ ОТКРЫТОГО
  • Отключить МПК C220B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2123-4 C220B-10
    C2123-5 C220B-9

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на E7
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

E7 ПРОВЕРЬТЕ IPC (КОМПЛЕКС ПРИБОРОВ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Подключить FCDIM C2123
  • Отключить МПК C220A .
  • Подсоедините отрицательный кабель аккумулятора.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C220A-4 Земля
    C220A-15 Земля
    C220A-32 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на E8
Нет ПРОВЕРЬТЕ CJB предохранители 3 (7,5А), 19 (7,5А) и 21 (7,5А) исправны. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь под вопросом. Если это не так, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы выявить возможные причины короткого замыкания.

E8 ПРОВЕРЬТЕ IPC (КОМПЛЕКС ПРИБОРОВ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C220A-6 Земля

Сопротивление меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на E9
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

E9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ IPC (КОМПЛЕКС ПРИБОРОВ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы IPC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы IPC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


BCM не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

BCM обменивается данными с диагностическим сканером через MS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • млрд кубометров

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 21 (7,5 А) исправен.


ТОЧНЫЙ ТЕСТ F: BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
F1 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ КОНЕЧНОГО СОПРОТИВЛЕНИЯ СЕТИ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ (MS-CAN)
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ к F3
Нет ПЕРЕЙТИ к F2

F2 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить BCM C2280Е.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2280E-6 C251-3
    C2280E-7 C251-11

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к F5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

F3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отключить BCM C2280B.
  • Подсоедините отрицательный кабель аккумулятора.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2280B-6 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к F4
Нет ПРОВЕРЬТЕ CJB предохранитель 21 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не ОК, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины. цепи короткое замыкание.

F4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Отключить BCM С2280А.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2280A-16 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2280B-7 Земля
    C2280B-16 Земля

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к F5
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

F5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Модуль HVAC не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

HVAC связывается с диагностическим сканером через MS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • Модуль ОВКВ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 12 (7,5 А) исправен.


ТОЧНЫЙ ТЕСТ G: ОВиКВ (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
G1 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ ДЛЯ ОБРЫВА
  • Отсоедините модуль HVAC C228A.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-10 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на G2
Нет ПРОВЕРЬТЕ CJB предохранитель 12 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

G2 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на G3
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

G3 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) КОНТУРЫ МЕЖДУ ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-4 C251-3
    C228B-5 C251-11

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на G4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

G4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы модуля HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы модуля HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого проблемы, УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, Вентиляция и модуль управления кондиционером (HVAC) (412-00 климат-контроль Система - Общая информация, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


ACM не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

АКМ обменивается данными по локальной сети контроллера информационно-развлекательной системы (I-CAN), но связывается с диагностическим сканером через модуль шлюза для HS-CAN. IPC является шлюзовым модулем между сетями.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • АКМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 10 (15 А) исправен.


ТОЧНЫЙ ТЕСТ H: ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
H1 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ КОНЕЧНОГО СОПРОТИВЛЕНИЯ СЕТИ ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОГО КОНТРОЛЛЕРА (I-CAN)
  • Отключить АКМ С240А.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 C240A-15

Сопротивление находится между 108 и 132 Ом?
Да ПЕРЕЙТИ к H3
Нет ПЕРЕЙТИ к H2

H2 ПРОВЕРЬТЕ СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) МЕЖДУ ACM (ПЕРЕДНИМ МОДУЛЕМ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) И МПК (КОМПЛЕКТ ПРИБОРОВ)
  • Отключить IP-камеру С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 C220B-10
    C240A-15 C220B-9

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к H5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

H3 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Подсоедините отрицательный кабель аккумулятора.
  • Подключить ИПК С220В.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к H4
Нет ПРОВЕРЬТЕ CJB предохранитель 10 (15А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

H4 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-13 Земля

Сопротивление меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ к H5
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

H5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы ACM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM. Обратитесь к соответствующему разделу в Группе 415 за процедуру.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


APIM не отвечает на диагностический инструмент сканирования


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

APIM взаимодействует с HS-CAN, MS-CAN (сенсорный экран) и сеть информационно-развлекательных контроллеров (I-CAN). Модуль обменивается данными с диагностическим сканером на Сеть информационно-развлекательных контроллеров (I-CAN) через модуль шлюза к HS-CAN. IPC является шлюзовым модулем между сетями.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • АПИМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 10 (15 А) исправен.


ТОЧНЫЙ ТЕСТ I: APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
I1 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отключить APIM С2383.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на I2
Нет ПРОВЕРЬТЕ CJB предохранитель 10 (15А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

I2 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители

    С сенсорным экраном


    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-37 Земля

    Нажмите, чтобы отобразить соединители

    Без сенсорного экрана


    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-37 Земля
    C2383-38 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на I3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

I3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) ЦЕПИ МЕЖДУ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-53 C251-6
    C2383-54 C251-14

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на I4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

I4 ПРОВЕРЬТЕ СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) МЕЖДУ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И МПК (КОМПЛЕКТ ПРИБОРОВ) ДЛЯ ОТКРЫТОГО
  • Отключить IP-камеру С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители

    С сенсорным экраном


    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-19 C220B-10
    C2383-20 C220B-9

    Нажмите, чтобы отобразить соединители

    Без сенсорного экрана


    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-16 C220B-10
    C2383-17 C220B-9

Сопротивления меньше 3 Ом?
Да Если оснащен сенсорным экраном, ПЕРЕЙДИТЕ к I5
Если нет сенсорного экрана, ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи и ПЕРЕЙДИТЕ к I6.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

I5 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2383-16 C251-3
    C2383-17 C251-11

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на I6
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

I6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Подключить ИПК С220В.
  • Отсоедините и осмотрите разъем APIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
ВЫПОЛНИТЕ ПРОГРАММУ FDRS
  • ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
    Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


FCDIM не отвечает на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

ФКДИМ обменивается данными по локальной сети контроллера информационно-развлекательной системы (I-CAN), но связывается с диагностическим сканером через модуль шлюза для HS-CAN. IPC является шлюзовым модулем между сетями.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • ФКДИМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 7 (7,5 А) исправен.


ТОЧНЫЙ ТЕСТ J: FCDIM (ПЕРЕДНИЙ ИНТЕРФЕЙС УПРАВЛЕНИЯ/ДИСПЛЕЯ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
J1 ПРОВЕРЬТЕ FCDIM (ПЕРЕДНИЙ МОДУЛЬ ИНТЕРФЕЙСА УПРАВЛЕНИЯ/ДИСПЛЕЯ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отключить FCDIM С2123.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2123-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к J2
Нет ПРОВЕРЬТЕ CJB предохранитель 7 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

J2 ПРОВЕРЬТЕ FCDIM (ПЕРЕДНИЙ МОДУЛЬ ИНТЕРФЕЙСА УПРАВЛЕНИЯ/ДИСПЛЕЯ) ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2123-9 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к J3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

J3 ПРОВЕРЬТЕ ЦЕПИ СЕТИ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) МЕЖДУ FCDIM (ПЕРЕДНИЙ МОДУЛЬ ИНТЕРФЕЙСА УПРАВЛЕНИЯ/ДИСПЛЕЯ) И МПК (КОМПЛЕКТ ПРИБОРОВ) ДЛЯ ОТКРЫТОГО
  • Отключить IP-камеру С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2123-4 C220B-10
    C2123-5 C220B-9

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙДИТЕ к J4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

J4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ FCDIM (ПЕРЕДНИЙ ИНТЕРФЕЙС УПРАВЛЕНИЯ/ДИСПЛЕЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Подключить ИПК С220В.
  • Отсоедините и осмотрите разъемы FCDIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы FCDIM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCDIM. или
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


FCIM не отвечает на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

ФКИМ обменивается данными по локальной сети контроллера информационно-развлекательной системы (I-CAN), но связывается с диагностическим сканером через модуль шлюза для HS-CAN. IPC является шлюзовым модулем между сетями.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • ФКИМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 7 (7,5 А) исправен.


PINPOINT TEST K: FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
K1 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отключить FCIM С2402.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2402-8 Земля

Напряжение больше 11 вольт?
Да ИДТИ на К2
Нет ПРОВЕРЬТЕ CJB предохранитель 7 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

K2 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2402-5 Земля

Сопротивление меньше 3 Ом?
Да ИДТИ на К3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

K3 ПРОВЕРЬТЕ ЦЕПИ СЕТИ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) МЕЖДУ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) И МПК (КОМПЛЕКТ ПРИБОРОВ) ДЛЯ ОТКРЫТОГО
  • Отключить IP-камеру С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2402-7 C220B-10
    C2402-4 C220B-9

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ИДТИ на К4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

K4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Подключить ИПК С220В.
  • Отсоедините и осмотрите разъем FCIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем FCIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCIM. Обратитесь к соответствующему разделу в Группе 415 за процедуру.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


GPSM не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.


Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

GPSM связывается со сканирующим прибором через MS-CAN. Этот тест не распространяется на автомобили с сенсорным экраном без GPSM .

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранитель CJB 7 (7,5 А) исправен.


ТОЧНЫЙ ТЕСТ L: GPSM (МОДУЛЬ ГЛОБАЛЬНОЙ СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
L1 ПРОВЕРЬТЕ GPSM (МОДУЛЬ ГЛОБАЛЬНОЙ СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ) ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Отключить GPSM С9050.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C9050-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на L2
Нет ПРОВЕРЬТЕ CJB предохранитель 7 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

L2 ПРОВЕРЬТЕ GPSM (МОДУЛЬ ГЛОБАЛЬНОЙ СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ) ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C9050-6 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на L3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

L3 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ GPSM (МОДУЛЬ СИСТЕМЫ ГЛОБАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C9050-2 C251-3
    C9050-3 C251-11

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на L4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

L4 ПРОВЕРКА ПРАВИЛЬНОСТИ GPSM (МОДУЛЬ СИСТЕМЫ ГЛОБАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъем GPSM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем GPSM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый GPSM.
СМ.: Глобальная система позиционирования Модуль (GPSM) (415-00A Информационно-развлекательная система - Общие Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).
или
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


TCM не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

TCM обменивается данными с диагностическим сканером через шину HS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • ТКМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранители BJB 34 (40 А), 42 (7,5 А) и предохранитель 23 CJB (7,5 А) в порядке.


PINPOINT TEST M: TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
M1 ПРОВЕРЬТЕ TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отключить ТСМ С1750А.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1750A-1 Земля
    C1750A-2 Земля
    C1750A-18 Земля
    C1750A-31 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на M2
Нет ПРОВЕРЬТЕ предохранители BJB 34 (40 А), 42 (7,5 А) и CJB. предохранитель 23 (7,5А) в порядке. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не ОК, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины. цепи короткое замыкание.

M2 ПРОВЕРЬТЕ TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1750A-3 Земля
    C1750A-4 Земля
    C1750A-5 Земля
    C1750A-6 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на M3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

M3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) ЦЕПИ МЕЖДУ TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1750A-34 C251-6
    C1750A-35 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ИДТИ на M4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

M4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъемы TCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы TCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый TCM.
СМ.: Модуль управления коробкой передач (TCM) (307-01 Автоматическая коробка передач — 6-ступенчатая коробка передач PowerShift — DPS6/6DCT250, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Модуль RFA не реагирует на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

Модуль RFA связывается с диагностическим сканером через HS-CAN и MS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • RFA-модуль

Визуальный осмотр и предварительная диагностика

Убедитесь, что предохранители CJB 9 (20 А) и 14 (20 А) в порядке.


ТОЧНЫЙ ТЕСТ N: RFA (ДИСТАНЦИОННЫЙ ПРИВОД) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
N1 ПРОВЕРЬТЕ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ ЦЕПИ ПИТАНИЯ НАПРЯЖЕНИЕМ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль RFA C3503A (жесткий корпус).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3503A-1 Земля
    C3503A-2 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на N2
Нет ПРОВЕРЬТЕ CJB предохранители 9 (20А) и 14 (20А) исправны. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не ОК, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины. цепи короткое замыкание.

N2 ПРОВЕРЬТЕ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Отсоедините модуль RFA C3503D (синий жесткий корпус).
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3503A-3 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3503D-3 Земля
    C3503D-4 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на N3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

N3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) ЦЕПИ МЕЖДУ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отсоедините модуль RFA C3503B.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3503B-1 C251-6
    C3503B-2 C251-14

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на N4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

N4 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3503B-15 C251-3
    C3503B-14 C251-11

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на N5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

N5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы модуля RFA.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы модуля RFA. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


PSCM не отвечает на диагностический сканер


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

PSCM связывается с диагностическим сканером через HS-CAN.

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • ПССМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что сильноточный предохранитель 2 BJB mega (60 А) и предохранитель 21 CJB (7,5 А) исправны.


ТОЧНЫЙ ТЕСТ O: PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) НЕ РЕАГИРУЕТ НА ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
O1 ПРОВЕРЬТЕ PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВОГО ПРИВОДА С УСИЛИТЕЛЕМ) ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Отключить ПКМ C2368A и C2368C.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2368C-1 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2368A-5 Земля

Напряжение больше 11 вольт?
Да ИДТИ к О2
Нет ПРОВЕРЬТЕ сильноточный предохранитель BJB mega 2 (60A) или CJB. предохранитель 21 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

O2 ПРОВЕРЬТЕ PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Отключить ПКМ C2368B.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2368B-1 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к О3
Нет ОТРЕМОНТИРУЙТЕ цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

O3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) ЦЕПИ МЕЖДУ PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2368A-2 C251-6
    C2368A-6 C251-14

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ИДТИ к О4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

O4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы PSCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы PSCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого обеспокоенность, ОБРАЩАЙТЕСЬ к Таблице симптомов EPAS.
Нажмите здесь, чтобы получить доступ к управляемой рутине (EPAS).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Нет связи HS-CAN, все модули не отвечают


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности


СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • Модуль АБС
  • АПИМ (при наличии)
  • МПК
  • ОССМ
  • ПССМ
  • ПКМ
  • РКМ
  • RFA-модуль
  • ТСМ (при наличии)

ТОЧНЫЙ ТЕСТ P: NO HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) СВЯЗЬ, ВСЕ МОДУЛИ НЕ ОТВЕЧАЮТ
ПРИМЕЧАНИЕ: Различные модули устанавливают сетевые DTC во время этого теста. процедура. Сотрите коды DTC со всех модулей после завершения диагностики. процедура.
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
P1 ПРОВЕРЬТЕ DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ШТИФТЫ НА ПОВРЕЖДЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините кабель диагностического сканера от DLC.
  • Осмотрите контакты DLC 6 и 14 на наличие повреждений.

Контакты DLC 6 и 14 в порядке?
Да ПЕРЕЙТИ к P2
Нет ОТРЕМОНТИРУЙТЕ DLC по мере необходимости.

P2 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) КОНЕЧНОЕ СОПРОТИВЛЕНИЕ
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ на P3
Нет ПЕРЕЙТИ на P5

P3 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) (+) И HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (-) ЦЕПИ ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 Земля
    C251-14 Земля

Сопротивления больше 1000 Ом?
Да ПЕРЕЙТИ на P4
Нет ПЕРЕЙТИ на P12

P4 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (+) И HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (-) ЦЕПИ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Подсоедините отрицательный кабель аккумулятора.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 Земля
    C251-14 Земля

Напряжение больше 6 вольт в любой из цепей?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на P13

P5 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) НАГРУЗОЧНЫЙ РЕЗИСТОР
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление находится между 108 и 132 Ом?
Да ПЕРЕЙТИ на P6
Нет ПЕРЕЙТИ на P9

P6 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) НАГРУЗОЧНЫЙ РЕЗИСТОР С PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ОТКЛЮЧЕН
  • Отключить: ПКМ C1381B (1,0 л GTDI EcoBoost), C175B (1,6 л TiVCT) или C1915B (1,6 л GTDI EcoBoost)
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление находится между 108 и 132 Ом?
Да ПЕРЕЙТИ на P7
Нет ПЕРЕЙТИ на P8

P7 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) ЦЕПИ МЕЖДУ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители

    1,0 л GTDI EcoBoost


    Положительный вывод Измерение/действие Отрицательный вывод
    C1381B-69 C251-6
    C1381B-68 C251-14

    Нажмите, чтобы отобразить соединители

    1,6 л GTDI EcoBoost


    Положительный вывод Измерение/действие Отрицательный вывод
    C1915B-69 C251-6
    C1915B-68 C251-14

    Нажмите, чтобы отобразить соединители

    1,6 л TiVCT


    Положительный вывод Измерение/действие Отрицательный вывод
    C175B-20 C251-6
    C175B-19 C251-14

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на стр. 26
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

P8 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) ЦЕПИ МЕЖДУ МПК (КОМПЛЕКС ПРИБОРОВ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить: МПК С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C220B-5 C251-6
    C220B-6 C251-14

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на P23
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

P9 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (+) И HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (-) ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на P11
Нет ПЕРЕЙТИ на P10

P10 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (+) И HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (-) ЦЕПИ ДЛЯ ОТКРЫТОЙ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14

Сопротивление больше 10000 Ом?
Да ОТРЕМОНТИРУЙТЕ DLC или ОТРЕМОНТИРУЙТЕ соответствующую схему.
Нет Конденсатор внутри модуля все еще может быть слив, что приводит к нерегулярным показаниям сопротивления. Подожди 5 минут. ПОВТОРИТЬ точный тест. Если проблема сохраняется, ОТРЕМОНТИРУЙТЕ цепь.

P11 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) (+) И HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (-) ЦЕПИ НА ЗАМЫКАНИЕ ВМЕСТЕ С ОТКЛЮЧЕННЫМИ МОДУЛЯМИ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 C251-14
  • Отсоединяйте модули по одному, пока сопротивление не превысит 3 Ом.
    • АПИМ C2383 (при наличии)
    • Модуль АБС C135
    • МПК C220B
    • ОССМ C3159
    • ПКМ C1381B (1,0 л GTDI EcoBoost), C175B (1,6 л TiVCT) или C1915B (1,6 л GTDI EcoBoost)
    • ПССМ C2368A
    • РКМ C310B
    • RFA-модуль C3503B
    • ТКМ C1750A (при наличии)

Изменилось ли сопротивление до значения более 3 Ом при отключении одного из модулей?
Да Для APIM перейдите к P21
Для модуля ABS ПЕРЕЙДИТЕ к P22.
Для IPC перейдите к P23
Для OCSM перейдите на P24
Для PSCM перейдите к P25.
Для PCM перейдите к P26.
Для RCM перейдите к P27.
Для модуля RFA ПЕРЕЙДИТЕ к P28
Для TCM перейдите к P29.
Нет ОТРЕМОНТИРУЙТЕ цепи.

P12 ПРОВЕРЬТЕ HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРА) (+) И HS-CAN (ВЫСОКОСКОРОСТНАЯ СЕТЬ КОНТРОЛЛЕРОВ) (-) ЦЕПИ ЗАМЫКАНИЯ НА МАССУ ПРИ ОТКЛЮЧЕННЫХ МОДУЛЯХ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-6 Земля
    C251-14 Земля
  • Отсоединяйте модули по одному, пока сопротивление относительно земли не превысит 1000 Ом.
    • АПИМ C2383 (при наличии)
    • Модуль АБС C135
    • МПК C220B
    • ОССМ C3159
    • ПКМ C1381B (1,0 л GTDI EcoBoost), C175B (1,6 л TiVCT) или C1915B (1,6 л GTDI EcoBoost)
    • ПССМ C2368A
    • РКМ C310B
    • RFA-модуль C3503B
    • ТКМ C1750A (при наличии)

Изменилось ли сопротивление до более чем 1000 Ом при отключении одного из модулей?
Да Для APIM перейдите к P21
Для модуля ABS ПЕРЕЙДИТЕ к P22.
Для IPC перейдите к P23
Для OCSM перейдите на P24
Для PSCM перейдите к P25.
Для PCM перейдите к P26.
Для RCM перейдите к P27.
Для модуля RFA ПЕРЕЙДИТЕ к P28
Для TCM перейдите к P29.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДКЛЮЧИТЕ все модули.

P13 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СВЯЗИ С PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) , TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) И АБС (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ) МОДУЛЬ ОТКЛЮЧЕН
  • ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сетевое тестовое приложение, иначе дисплей вернется к исходному состоянию. предыдущие результаты тестирования сети. Отсоедините: предохранители BJB 22 (15 А) и 42 (7,5 А), чтобы отключить PCM.
  • Отсоедините: предохранитель 1 BJB (40 А), предохранитель 35 (40 А) и предохранитель 22 CJB (7,5 А), чтобы отключить модуль ABS.
  • Отсоедините: предохранители 34 (40 А) и 42 (7,5 А) BJB и предохранитель 23 (7,5 А) CJB, чтобы отключить TCM (при наличии).
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ на P14
Нет УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ на P15

P14 ПРОВЕРКА НА ВОССТАНОВЛЕНИЕ СВЯЗИ С АБС (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ) И TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) МОДУЛИ ОТКЛЮЧЕНЫ
  • Отсоедините модуль ABS C135.
  • С помощью диагностического сканера выполните сетевой тест.
  • Отсоедините модуль TCM C1750A (при наличии).
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да СОЕДИНИТЕ модули. Для восстановления связи с отсоединенным модулем ABS ПЕРЕЙДИТЕ к тесту определения местоположения B.
Для восстановления связи при отключенном модуле TCM ПЕРЕЙДИТЕ к пункту Pinpoint Test M.
Нет СОЕДИНИТЕ модули. ПЕРЕЙТИ к пинпойнт-тесту А

P15 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С IPC (КОМПЛЕКС ПРИБОРНОГО ЩИТКА) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранители CJB 3 (7,5 А), 19 (7,5 А) и 21 (7,5 А), чтобы отключить IPC.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точечному тесту E
Нет УСТАНОВИТЕ снятые предохранители.
Если оснащен SYNC®, ПЕРЕЙДИТЕ к P16
Если система SYNC® не установлена, ПЕРЕЙДИТЕ к P17.

P16 ПРОВЕРКА НА ВОССТАНОВЛЕННУЮ СЕТЕВУЮ СВЯЗЬ С APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранитель CJB 10 (15 А), чтобы отключить APIM (при наличии).
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точечному тесту I
Нет УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ на P17

P17 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отключите сильноточный предохранитель 2 BJB Mega (60 А) и предохранитель 21 CJB (7,5 А), чтобы отключить PSCM.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точечному тесту O
Нет УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ на стр.18

P18 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранитель 20 CJB (10 А), чтобы отключить модуль RCM.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точечному тесту C
Нет ПЕРЕЙТИ на стр.19

P19 ПРОВЕРКА НА ВОССТАНОВЛЕННУЮ СЕТЬ СВЯЗИ С OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранитель 4 CJB (7,5 А), чтобы отключить OCSM.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ извлеченный предохранитель. ПЕРЕЙТИ к точному тесту D
Нет ПЕРЕЙТИ на P20

P20 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ ОТКЛЮЧЕН

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранители CJB 9 (20 А) и 14 (20 А), чтобы отключить модуль RFA.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули HS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точному тесту N
Нет УСТАНОВИТЕ снятые предохранители. Система работает правильно в это время. Беспокойство могло быть вызвано модулем связи. УСТРАНИТЕ первопричину любых проблем с разъемами или контактами.

P21 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем APIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
ВЫПОЛНИТЕ ПРОГРАММУ FDRS
  • ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
    Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P22 ПРОВЕРКА ПРАВИЛЬНОСТИ АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъем ABS.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подсоедините разъем АБС. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новую АБС.
СМ.: Гидравлический блок управления (HCU) (206-09 Антиблокировочная тормозная система (ABS) и система курсовой устойчивости, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P23 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ IPC (КОМПЛЕКТАЦИЯ ПРИБОРОВ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы IPC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы IPC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P24 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем OCSM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем OCSM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый OCSM.
СМ.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P25 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PSCM (МОДУЛЬ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы PSCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы PSCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого обеспокоенность, ОБРАЩАЙТЕСЬ к Таблице симптомов EPAS.
Нажмите здесь, чтобы получить доступ к управляемой рутине (EPAS).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P26 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы PCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P27 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы RCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы RCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P28 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы модуля RFA.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы модуля RFA. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

P29 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ TCM (МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъемы TCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы TCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый TCM.
СМ.: Модуль управления коробкой передач (TCM) (307-01 Автоматическая коробка передач — 6-ступенчатая коробка передач PowerShift — DPS6/6DCT250, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Нет связи MS-CAN, все модули не отвечают


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности


СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • APIM (при наличии сенсорного экрана)
  • МПК
  • млрд кубометров
  • GPSM (при наличии)
  • Модуль ОВКВ
  • RFA-модуль

ТОЧНЫЙ ТЕСТ Q: НЕТ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) СВЯЗЬ, ВСЕ МОДУЛИ НЕ ОТВЕЧАЮТ
ПРИМЕЧАНИЕ: Различные модули устанавливают сетевые DTC во время этого теста. процедура. Сотрите коды DTC со всех модулей после завершения диагностики. процедура.
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
Q1 ПРОВЕРЬТЕ DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ШТИФТЫ НА ПОВРЕЖДЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините кабель диагностического сканера от DLC.
  • Осмотрите контакты DLC 3 и 11 на наличие повреждений.

Контакты DLC 3 и 11 в порядке?
Да ПЕРЕЙТИ к Q2
Нет ОТРЕМОНТИРУЙТЕ DLC по мере необходимости.

Q2 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) КОНЕЧНОЕ СОПРОТИВЛЕНИЕ
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление находится между 54 и 66 Ом?
Да ПЕРЕЙТИ к Q3
Нет ПЕРЕЙТИ к Q5

Q3 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) (+) И MS-CAN (СЕТЬ КОНТРОЛЛЕРОВ СРЕДНЕЙ СКОРОСТИ) (-) ЦЕПИ ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 Земля
    C251-11 Земля

Сопротивления больше 1000 Ом?
Да ПЕРЕЙТИ к Q4
Нет ПЕРЕЙТИ к Q12

Q4 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) (+) И MS-CAN (СЕТЬ КОНТРОЛЛЕРОВ СРЕДНЕЙ СКОРОСТИ) (-) ЦЕПИ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Подсоедините отрицательный кабель аккумулятора.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 Земля
    C251-11 Земля

Напряжение больше 6 вольт в любой из цепей?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ к Q13

Q5 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) НАГРУЗОЧНЫЙ РЕЗИСТОР
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление находится между 108 и 132 Ом?
Да ПЕРЕЙТИ к Q6
Нет ПЕРЕЙТИ к Q9

Q6 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) НАГРУЗОЧНЫЙ РЕЗИСТОР С BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ОТКЛЮЧЕН
  • Отключить BCM C2280Е.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление находится между 108 и 132 Ом?
Да ПЕРЕЙТИ к Q7
Нет ПЕРЕЙТИ к Q8

Q7 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2280E-6 C251-3
    C2280E-7 C251-11

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к Q21
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

Q8 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) ЦЕПИ МЕЖДУ МПК (КОМПЛЕКС ПРИБОРОВ) И DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ДЛЯ ОТКРЫТОГО
  • Отключить IP-камеру С220В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C220B-1 C251-3
    C220B-2 C251-11

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к Q19
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

Q9 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) (+) И MS-CAN (СЕТЬ КОНТРОЛЛЕРОВ СРЕДНЕЙ СКОРОСТИ) (-) ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к Q11
Нет ПЕРЕЙТИ к Q10

Q10 ПРОВЕРЬТЕ MS-CAN (СЕТЬ РЕГУЛЯТОРА СРЕДНЕЙ СКОРОСТИ) (+) И MS-CAN (СЕТЬ КОНТРОЛЛЕРОВ СРЕДНЕЙ СКОРОСТИ) (-) ЦЕПИ ДЛЯ ОТКРЫТОЙ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11

Сопротивление больше 10000 Ом?
Да ОТРЕМОНТИРУЙТЕ DLC или ОТРЕМОНТИРУЙТЕ соответствующую схему.
Нет Конденсатор внутри модуля все еще может быть слив, что приводит к нерегулярным показаниям сопротивления. Подожди 5 минут. ПОВТОРИТЬ точный тест. Если проблема сохраняется, ОТРЕМОНТИРУЙТЕ цепь.

Q11 ПРОВЕРЬТЕ MS-CAN (СЕТЬ РЕГУЛЯТОРА СРЕДНЕЙ СКОРОСТИ) (+) И MS-CAN (СЕТЬ КОНТРОЛЛЕРОВ СРЕДНЕЙ СКОРОСТИ) (-) ЦЕПИ НА ЗАМЫКАНИЕ ВМЕСТЕ С ОТКЛЮЧЕННЫМИ МОДУЛЯМИ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 C251-11
  • Отсоединяйте модули по одному, пока сопротивление не превысит 3 Ом.
    • АПИМ C2383 (при наличии сенсорного экрана)
    • МПК C220B
    • млрд кубометров C2280E
    • GPSM C9050 (при наличии)
    • Модуль ОВКВ C228B
    • RFA-модуль C3503B

Изменилось ли сопротивление до значения более 3 Ом при отключении одного из модулей?
Да Для APIM перейдите к Q21
Для IPC перейдите к Q19
Для BCM перейдите к Q20
Для GPSM перейдите к Q22
Для модуля HVAC ПЕРЕЙДИТЕ к Q23
Для модуля RFA ПЕРЕЙДИТЕ к Q24
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДКЛЮЧИТЕ все модули.

Q12 ПРОВЕРЬТЕ MS-CAN (СЕТЬ КОНТРОЛЛЕРА СРЕДНЕЙ СКОРОСТИ) (+) И MS-CAN (СЕТЬ КОНТРОЛЛЕРОВ СРЕДНЕЙ СКОРОСТИ) (-) ЦЕПИ ЗАМЫКАНИЯ НА МАССУ ПРИ ОТКЛЮЧЕННЫХ МОДУЛЯХ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-3 Земля
    C251-11 Земля
  • Отсоединяйте модули по одному, пока сопротивление относительно земли не превысит 1000 Ом.
    • АПИМ C2383 (при наличии сенсорного экрана)
    • МПК C220B
    • млрд кубометров C2280E
    • GPSM C9050 (при наличии)
    • Модуль ОВКВ C228B
    • RFA-модуль C3503B

Изменилось ли сопротивление до более чем 1000 Ом при отключении одного из модулей?
Да Для APIM перейдите к Q21
Для IPC перейдите к Q19
Для BCM перейдите к Q20
Для GPSM перейдите к Q22
Для модуля HVAC ПЕРЕЙДИТЕ к Q23
Для модуля RFA ПЕРЕЙДИТЕ к Q24
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДКЛЮЧИТЕ все модули.

Q13 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С IPC (КОМПЛЕКС ПРИБОРНОГО ЩИТКА) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранители CJB 3 (7,5 А), 19 (7,5 А) и 21 (7,5 А), чтобы отключить IPC.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули MS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точечному тесту E
Нет УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к Q14

Q14 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СВЯЗИ С BCM (БЛОКОМ УПРАВЛЕНИЯ КУЗОВА) НЕПОЛНОЦЕННЫЙ
  • ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сетевое тестовое приложение, иначе дисплей вернется к исходному состоянию. предыдущие результаты тестирования сети. Отсоедините предохранитель 21 CJB (7,5 А), чтобы отключить BCM.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули MS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к пинпойнт-тесту F
Нет УСТАНОВИТЕ снятые предохранители. Если есть GPSM, ПЕРЕЙДИТЕ к Q15
Если GPSM отсутствует, ПЕРЕЙДИТЕ к вопросу 16.

Q15 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СВЯЗИ С GPSM (МОДУЛЬ СИСТЕМЫ ГЛОБАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ) НЕПОЛНОЦЕННЫЙ
  • ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сетевое тестовое приложение, иначе дисплей вернется к исходному состоянию. предыдущие результаты тестирования сети. Отсоедините предохранитель CJB 7 (7,5 А), чтобы отключить модуль GPSM.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули MS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ извлеченный предохранитель. ПЕРЕЙТИ к точечному тесту L
Нет УСТАНОВИТЕ извлеченный предохранитель. ПЕРЕЙТИ к Q16

Q16 ПРОВЕРИТЬ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ ОТКЛЮЧЕН

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините CJB 12 (7,5 А), чтобы отключить модуль HVAC.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули MS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ извлеченный предохранитель.
ПЕРЕЙТИ к пинпойнт-тесту G
Нет УСТАНОВИТЕ извлеченный предохранитель. Если оснащен сенсорным экраном, ПЕРЕЙДИТЕ к вопросу 17.
Если нет сенсорного экрана, ПЕРЕЙДИТЕ к вопросу 18.

Q17 ПРОВЕРКА НА ВОССТАНОВЛЕННУЮ СЕТЬ СВЯЗИ С APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) НЕПОЛНОЦЕННЫЙ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините CJB 10 (15A), чтобы отключить APIM.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули MS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ извлеченный предохранитель. ПЕРЕЙТИ к точечному тесту I
Нет УСТАНОВИТЕ извлеченный предохранитель. ПЕРЕЙТИ к Q18

Q18 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ ОТКЛЮЧЕН

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть сначала протестируйте приложение, иначе экран вернется к предыдущему результаты тестирования сети.

  • Отсоедините предохранители CJB 9 (20 А) и 14 (20 А), чтобы отключить модуль RFA.
  • С помощью диагностического сканера выполните сетевой тест.

Все ли остальные модули MS-CAN проходят сетевой тест?
Да УСТАНОВИТЕ снятые предохранители. ПЕРЕЙТИ к точному тесту N
Нет Тесты MS-CAN соответствуют спецификации. ПРОВЕРЬТЕ правильная работа диагностического сканера на заведомо исправном автомобиле.

Q19 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ IPC (КОМПЛЕКС ПРИБОРОВ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы IPC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы IPC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый IPC.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Q20 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Q21 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем APIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Повторно подключите разъемы APIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
ВЫПОЛНИТЕ ПРОГРАММУ FDRS
  • ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
    Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Q22 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ GPSM (МОДУЛЬ СИСТЕМЫ ГЛОБАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъем GPSM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подключите разъем GPSM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый GPSM.
СМ.: Глобальная система позиционирования Модуль (GPSM) (415-00A Информационно-развлекательная система - Общие Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).
или
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Q23 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы модуля HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы модуля HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого проблемы, УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, Вентиляция и модуль управления кондиционером (HVAC) (412-00 климат-контроль Система - Общая информация, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Q24 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы модуля RFA.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы модуля RFA. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Нет связи с сетью информационно-развлекательного контроллера (I-CAN), все модули не отвечают


Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности


СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Возможные источники

  • Предохранитель
  • Проводка, клеммы и разъемы
  • АКМ
  • АПИМ (при наличии)
  • МПК
  • FCDIM (при наличии)
  • FCIM (при наличии)

PINPOINT TEST R: НЕТ СВЯЗИ С ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНЫМ КОНТРОЛЛЕРОМ (I-CAN), ВСЕ МОДУЛИ НЕ ОТВЕЧАЮТ
ПРИМЕЧАНИЕ: Различные модули устанавливают сетевые DTC во время этого теста. процедура. Сотрите коды DTC со всех модулей после завершения диагностики. процедура.
ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.
R1 ПРОВЕРЬТЕ НА ВОССТАНОВЛЕНИЕ СЕТИ СВЯЗИ С ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИО) ОТКЛЮЧЕН

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть тестовое приложение, иначе дисплей вернется к исходному состоянию. результаты ранее проведенного теста сети.

  • Отключить АКМ С240А.
  • С помощью диагностического сканера выполните сетевой тест.

Проходят ли все остальные модули сети информационно-развлекательных контроллеров (I-CAN) сетевой тест?
Да ПЕРЕЙТИ на R10
Нет ПЕРЕЙТИ к R2

R2 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ КОНЕЧНОГО СОПРОТИВЛЕНИЯ СЕТИ ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОГО КОНТРОЛЛЕРА (I-CAN)
  • Зажигание ВЫКЛ.
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 C240A-15

Сопротивление находится между 108 и 132 Ом?
Да ПЕРЕЙТИ к R3
Нет ПЕРЕЙТИ к R6

R3 ПРОВЕРЬТЕ СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (+) И СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (-) ЦЕПИ НА ЗАМЫКАНИЕ НА ЗЕМЛЯ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 Земля
    C240A-15 Земля

Сопротивления больше 1000 Ом?
Да ПЕРЕЙТИ к R4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

R4 ПРОВЕРЬТЕ СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (+) И СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (-) ЦЕПИ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить IP-камеру С220В.
  • Подсоедините отрицательный кабель аккумулятора.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 Земля
    C240A-15 Земля

Напряжение больше 6 вольт?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ к R5

R5 ПРОВЕРКА НА ВОССТАНОВЛЕННУЮ СВЯЗЬ С СЕТЬЮ

ПРИМЕЧАНИЕ: При повторном запуске теста сети закройте сеть тестовое приложение, иначе дисплей вернется к исходному состоянию. результаты ранее проведенного теста сети.

  • Зажигание ВЫКЛ.
  • Подключите все модули. Убедитесь, что все разъемы правильно установлены и защелкнуты.
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходят ли все остальные модули сети информационно-развлекательных контроллеров (I-CAN) сетевой тест?
Да Сеть информационно-развлекательных контроллеров (I-CAN) испытания в пределах спецификации. ПРОВЕРЬТЕ правильность работы диагностический сканер на заведомо исправном автомобиле.
Нет ПЕРЕЙТИ на R13

R6 ПРОВЕРЬТЕ ЦЕПИ СЕТИ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) МЕЖДУ ACM (ПЕРЕДНИМ МОДУЛЕМ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) И МПК (КОМПЛЕКТ ПРИБОРОВ) ДЛЯ ОТКРЫТОГО
  • Отключить МПК C220B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 C220B-10
    C240A-15 C220B-9

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ПЕРЕЙТИ на R7
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.

R7 ПРОВЕРЬТЕ СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (+) И СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (-) ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 C240A-15

Сопротивление больше 1000 Ом?
Да ПЕРЕЙТИ на R8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

R8 ПРОВЕРЬТЕ СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (+) И СЕТЬ КОНТРОЛЛЕРА ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНОЙ СИСТЕМЫ (I-CAN) (-) ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ОТКЛЮЧЕННЫМИ МОДУЛЯМИ

ПРИМЕЧАНИЕ: Перейдите к концу этого теста, как только будет идентифицирован подозрительный модуль.

  • Отсоедините отрицательный кабель аккумулятора
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C240A-14 C240A-15
  • Отсоединяйте модули по одному, пока сопротивление не превысит 1000 Ом.
    • АПИМ C2383 (при наличии)
    • ФКДИМ C2123 (при наличии)
    • ФКИМ C2402 (при наличии)
    • МПК C220B

Сопротивление больше 1000 Ом при отключенном одном из модулей?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.
Для APIM (при наличии) ПЕРЕЙДИТЕ к R9
Для FCDIM перейдите к R11.
Для FCIM перейдите к R12.
Для IPC перейдите к R13
Нет ОТРЕМОНТИРУЙТЕ цепи на предмет короткого замыкания. СОЕДИНИТЕ модули. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. СНЯТЬ коды DTC.

R9 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем APIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
ВЫПОЛНИТЕ ПРОГРАММУ FDRS
  • ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
    Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

R10 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы ACM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM. Обратитесь к соответствующему разделу в Группе 415 за процедуру.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

R11 ПРОВЕРЬТЕ FCDIM (ПЕРЕДНИЙ МОДУЛЬ ИНТЕРФЕЙСА УПРАВЛЕНИЯ/ДИСПЛЕЯ) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем FCDIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъем FCDIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCDIM. или
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

R12 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем FCIM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъем FCIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCIM.
СМ.: Интерфейс передних органов управления Модуль (FCIM) (Информационно-развлекательная система 415-00A - Общие сведения Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).
или СМ.: Интерфейсный модуль переднего управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

R13 ПРОВЕРЬТЕ IPC (КОМПЛЕКС ПРИБОРОВ) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы IPC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы IPC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Нет питания для DLC

Нормальная работа и неисправности

Диагностический сканер подключен к DLC для связи с модули на HS-CAN и MS-CAN. Потеря грунта или плохой грунт на DLC может привести к ошибкам HS-CAN или MS-CAN во время диагностического сканирования. инструмент подключен.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъем
  • DLC
  • Диагностический сканер

PINPOINT TEST S: НЕТ ПИТАНИЯ НА DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ)
S1 ПРОВЕРЬТЕ DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ШТИФТЫ НА ПОВРЕЖДЕНИЕ

ПРИМЕЧАНИЕ: Невыполнение инструкции по отключению батареи приведет к ложным показаниям сопротивления.

  • Зажигание ВЫКЛ.
  • Отсоедините кабель диагностического сканера от DLC.
  • Осмотрите контакты DLC 4, 5 и 16 на наличие повреждений.

Контакты DLC 4, 5 и 16 в порядке?
Да ПЕРЕЙТИ на S2
Нет ОТРЕМОНТИРУЙТЕ DLC по мере необходимости.

S2 ПРОВЕРЬТЕ DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ПОДАЧА НАПРЯЖЕНИЯ НА ОТКРЫТЫЙ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-16 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на S3
Нет ПРОВЕРЬТЕ CJB предохранитель 5 (15А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к Руководство по монтажным схемам для определения возможных причин замыкания короткий.

S3 ПРОВЕРЬТЕ DLC (РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ) ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Отсоедините отрицательный кабель аккумулятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C251-4 Земля
    C251-5 Земля

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи. ОТРЕМОНТИРУЙТЕ диагностический сканер.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПОДСОЕДИНИТЕ отрицательный кабель аккумуляторной батареи.


Коммуникационная сеть — работа системы и описание компонентов. Описание и работа

С..

Нет связи между интегрированной диагностической системой (IDS) и автомобилем. Общие процедуры

Конфигурация ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом раздел, СМ. Предупреждения о безопасности в разделе 100-00 Общая информация...

Дополнительная информация:

Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Высвобождение заблокированного натяжителя ремня безопасности. Общие процедуры


Ремонт ПРИМЕЧАНИЕ: Если лямка ремня безопасности не вытягивается из ремня безопасности втягивающего из походного положения, это может быть связано с нормальным состояние, которое возникает, когда ремень безопасности втягивается с высокой скоростью скорость. Выполните следующие действия, чтобы отстегнуть ремень безопасности...

Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Стекло проема крыши. Снятие и установка


Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. ПРИМЕЧАНИЕ: Панель открывания крыши должна быть открыта в положение вентиляции. С обеих сторон. Снимите фиксаторы. Крутящий момент: 27 фунтов на дюйм (3 Нм) Снимите стекло панели проема крыши в сборе...

Категории

Ось. Снятие и установка

Специальные инструменты) / Общее оборудование

Отвертка с плоской головкой Трансмиссионный домкрат Подставки для транспортных средств/осей

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

Снимите напольную консоль.
См.: Напольная консоль (501-12 Instrum

читать далее

Каталог запчастей к Ford Fiesta
