Ford Fiesta: передняя подвеска / передняя стойка и пружина в сборе. Разборка и сборка

Специальные инструменты) / Общее оборудование

Материалы

РАЗБОРКА

ПРЕДУПРЕЖДЕНИЕ: Винтовые пружины и стойки в сборе сжимаются под экстремальная нагрузка. Всегда используйте пружинный компрессор для разборки. Следовать инструкции по процедуре и убедитесь, что компрессор пружины подходящие пружинные пластины или адаптеры. Несоблюдение этих инструкции может привести к серьезной травме.

1. См.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска) .

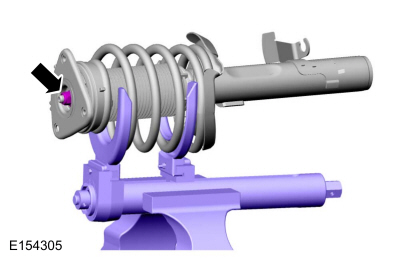

1. Сожмите спиральную пружину настолько, чтобы снять напряжение со стойки в сборе.
   Используйте общее оборудование: Spring Compressor
   Используйте общее оборудование: тиски

1. ПРИМЕЧАНИЕ: Обратите внимание на положение компонентов перед снятием.

   ПРИМЕЧАНИЕ: Используйте шестигранный ключ, чтобы предотвратить вращение штока поршня.

СБОРКА

1. ПРИМЕЧАНИЕ: Во время сборки используйте указанный силиконовый тормоз. смажьте стержень стойки, а также верхнюю и боковые стороны самой внешней части пыльник.

   Для сборки выполните процедуру разборки в обратном порядке.
   Материал: Motorcraft® Силиконовая смазка для тормозных суппортов и диэлектрический компаунд / XG-3-А (ЕСА-M1C200-А) (ЭСЭ-M1C171-А)

1. ПРИМЕЧАНИЕ: Используйте шестигранный ключ, чтобы предотвратить вращение штока поршня.

   На этом этапе затягивайте гайку только вручную.
   Используйте общее оборудование: Spring Compressor
   Используйте общее оборудование: тиски

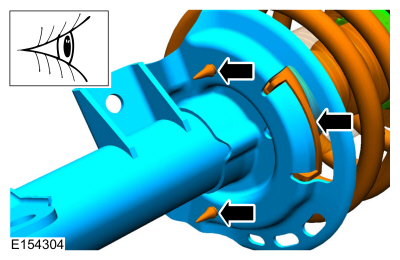

1. ПРИМЕЧАНИЕ: Убедитесь, что пружина правильно расположена в нижнем гнезде пружины.

   ПРИМЕЧАНИЕ: Убедитесь, что установочные метки совмещены.

1. ПРИМЕЧАНИЕ: Используйте шестигранный ключ, чтобы предотвратить вращение штока поршня.

   Используйте общее оборудование: Spring Compressor
   Используйте общее оборудование: тиски
   Крутящий момент: 35 фунт-футов (48 Нм)

1. См.: Передняя стойка и пружина в сборе (204-01 Передняя подвеска) .
