Ford Fiesta: передняя подвеска / передний ступичный подшипник. Снятие и установка

Специальные инструменты) / Общее оборудование

	204-023 (Т73Т-1217-А) Установщик, чашка подшипника ступицы колеса
	204-180 (Т93П-5493-А) Съемник/установщик, втулка ТКИТ-1993-ФЛМ ТКИТ-1993-ЛМ ТКИТ-1993-FM
	205-140 (Т80Т-4000-Ф) Установщик, чашка подшипника ведущей шестерни
	205-153 (Т80Т-4000-Ш) Ручка
	205-225 (Т85Т-1225-БХ) Установщик, чашка подшипника оси ТКИТ-1985-ФХ-1
	205-Д064 (Д84Л-1123-А) Съемник, подшипник
	206-054 (Т93П-20202-А) Установщик, кольцо датчика скорости вращения колеса ТКИТ-1993-ФЛМ ТКИТ-1993-ЛМ ТКИТ-1993-FM
Гидравлический пресс

Удаление

1. Снимите поворотный кулак.
   См.: Поворотный кулак (204-01 Передняя подвеска, снятие и установка).


1. ПРИМЕЧАНИЕ: После того, как ступица колеса снята с поворотного кулака, подшипник колеса необходимо выбросить.

   Снимите ступицу колеса с поворотного кулака с помощью гидравлического пресса и специального инструмента.
   Используйте специальный сервисный инструмент: 204-023 (Т73Т-1217-А) Установщик, стакан подшипника ступицы колеса. , 205-153 (Т80Т-4000-Ш) Ручка. , 205-Д064 (Д84Л-1123-А) Съемник, подшипник.
   Используйте общее оборудование: гидравлический пресс

1. УВЕДОМЛЕНИЕ: Съемник подшипников и съемник/установщик втулок необходимо использовать для предотвращения повреждения ступицы. Если ступица повреждена, новая хаб должен быть установлен.

   УВЕДОМЛЕНИЕ: Не используйте тепло для снятия внутреннего кольца подшипника, так как это может привести к повреждению подшипника.

   ПРИМЕЧАНИЕ: Этот шаг может не понадобиться, если подшипник колеса внутренняя обойма остается на подшипнике колеса после снятия ступицы колеса.

   Используя специальные инструменты, снимите внутреннюю обойму ступичного подшипника со ступицы колеса (если она осталась).
   Используйте специальный сервисный инструмент: 204-180 (Т93П-5493-А) Съемник/установщик, втулка. , 205-Д064 (Д84Л-1123-А) Съемник, подшипник.
   Используйте общее оборудование: гидравлический пресс

1. Визуально проверьте поверхность ступицы колеса на отсутствие истирания.


1. Снимите стопорное кольцо подшипника колеса.


1. Снимите подшипник колеса с помощью гидравлического пресса и специального инструмента. Выбросьте ступичный подшипник.
   Используйте специальный сервисный инструмент: 205-140 (Т80Т-4000-Ф) Установщик, чашка подшипника ведущей шестерни. , 205-153 (Т80Т-4000-Ш) Ручка. , 206-054 (Т93П-20202-А) Установщик, кольцо датчика скорости вращения колеса.
   Используйте общее оборудование: гидравлический пресс

Монтаж

1. ПРИМЕЧАНИЕ: Установите подшипник колеса розовым цветом. Кольцо датчика скорости вращения колеса обращено в сторону коробки передач.

   Установите ступичный подшипник с помощью гидравлического пресса и специального инструмента.
   Используйте специальный сервисный инструмент: 205-140 (Т80Т-4000-Ф) Установщик, чашка подшипника ведущей шестерни. , 205-153 (Т80Т-4000-Ш) Ручка. , 205-225 (Т85Т-1225-БХ) Установщик, стакан подшипника оси.
   Используйте общее оборудование: гидравлический пресс

1. Установите стопорное кольцо подшипника колеса.


1. УВЕДОМЛЕНИЕ: Внутреннее кольцо ступичного подшипника должно поддерживаться при установке хаба. Невыполнение этого требования приведет к повреждению подшипника.

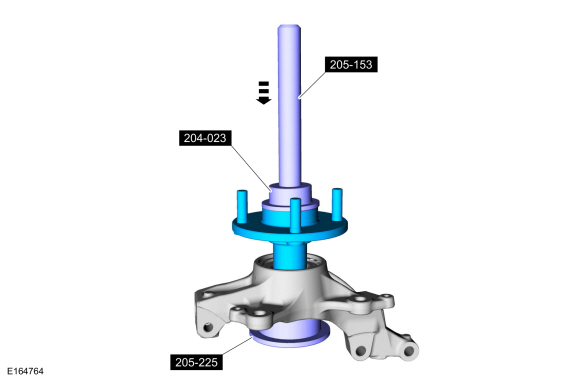

   Установите ступицу колеса в поворотный кулак с помощью гидравлического пресса и специального инструмента.
   Используйте специальный сервисный инструмент: 204-023 (Т73Т-1217-А) Установщик, стакан подшипника ступицы колеса. , 205-153 (Т80Т-4000-Ш) Ручка. , 205-225 (Т85Т-1225-БХ) Установщик, стакан подшипника оси.
   Используйте общее оборудование: гидравлический пресс

1. Установите поворотный кулак.
   См.: Поворотный кулак (204-01 Передняя подвеска, снятие и установка).
