Колесный кулак. Снятие и установка

Специальные инструменты) / Общее оборудование

	204-161 (Т97П-1175-А) Установщик, Полуось ТКИТ-1997-ЛМ2 ТКИТ-1997-Ф/ФМ2 ТКИТ-1997-ФЛМ2
	205-Д070 (Д93П-1175-Б) Съемник, ступица переднего колеса
Съемник наконечника рулевой тяги

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. 1
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2

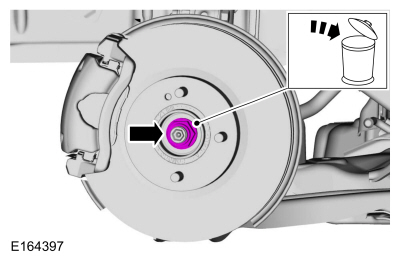

   Снимите и выбросьте гайку ступицы колеса.



3. 3

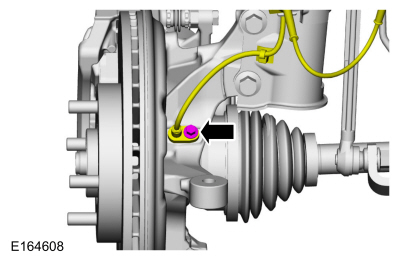

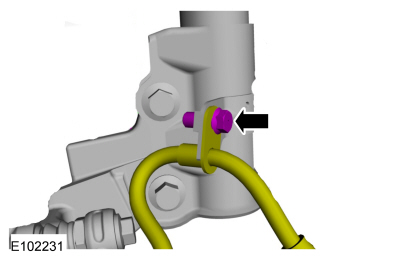

   Снимите болт кронштейна тормозного шланга и отложите тормозной шланг в сторону.



4. 4
   Выверните болт и отложите в сторону датчик скорости вращения колеса.



5. 5

   УВЕДОМЛЕНИЕ: Не используйте молоток для отделения внешней поперечной рулевой тяги. конец от поворотного кулака, иначе может произойти повреждение поворотного кулака.

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность при установке сепаратора поперечной рулевой тяги, так как это может привести к повреждению внешнего чехла наконечника поперечной рулевой тяги.

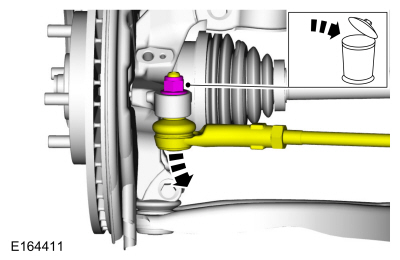

   Снимите и выбросьте гайку наконечника поперечной рулевой тяги и отсоедините наконечник поперечной рулевой тяги от поворотного кулака.
   Используйте общее оборудование: съемник наконечников рулевых тяг.



6. 6

   УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. результат.

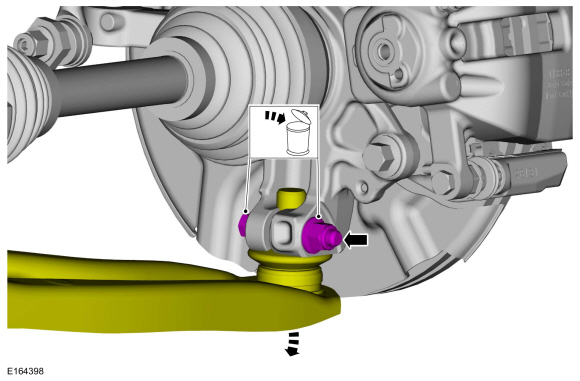

   Снимите и выбросьте стяжной болт и гайку шарового шарнира и отделите нижний рычаг от поворотного кулака.



7. 7

   УВЕДОМЛЕНИЕ: Не сгибайте внутренний сустав более чем на 18 градусов и наружный сустав более 45 градусов. Произойдет повреждение вала.

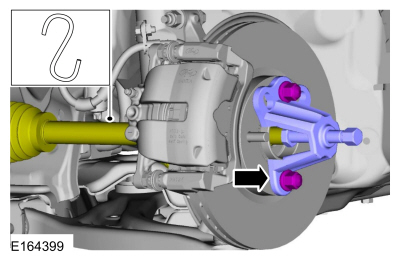

   Используя специальный инструмент, выпрессуйте полуось из ступичный подшипник и ступица. Поддерживайте полуось в горизонтальном положении.
   Используйте специальный сервисный инструмент: 205-D070. (Д93П-1175-Б) Съемник, ступица переднего колеса.



8. 8
   Снимите тормозной диск.
   См.: Тормозной диск (206-03 Передний дисковый тормоз, снятие и установка).
9. 9

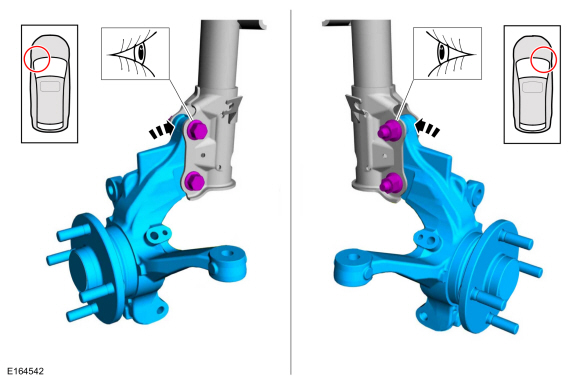

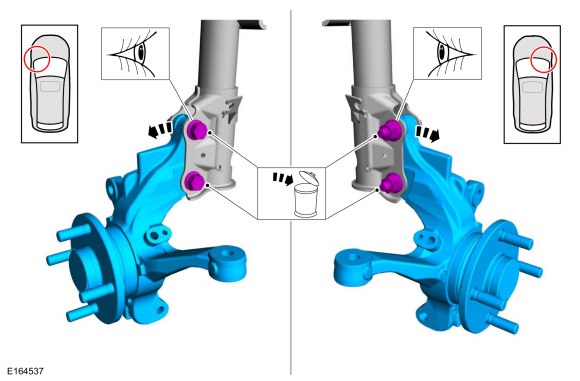

   Снимите и выбросьте переднюю стойку и пружину. болты и гайки крепления поворотного кулака в сборе и снимите поворотный кулак.



Монтаж

1. 1
   Установите поворотный кулак и установите новую переднюю стойку и болты и гайки крепления пружины к поворотному кулаку.



2. 2
   Установите тормозной диск.
   См.: Тормозной диск (206-03 Передний дисковый тормоз, снятие и установка).
3. 3

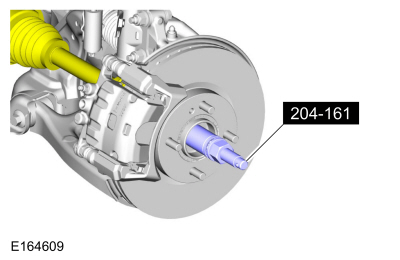

   Используя специальные инструменты, установите полуось в подшипник колеса и ступицу.
   Используйте специальный сервисный инструмент: 204-161 (Т97П-1175-А) Установщик, Полуось.



4. 4

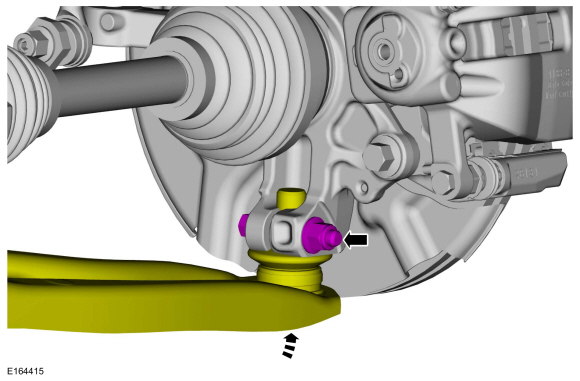

   Прикрепите нижний рычаг к поворотному кулаку и установите новый стяжной болт и гайку шарового шарнира.
   Крутящий момент: 38 фунт-футов (52 Н·м)



5. 5

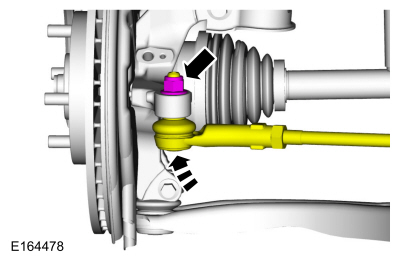

   Присоедините наконечник рулевой тяги к поворотному кулаку и установите новую гайку наконечника поперечной рулевой тяги.
   Крутящий момент: 39 фунт-футов (53 Н·м)



6. 6
   Расположите датчик скорости колеса и установите болт.
   Крутящий момент: 80 фунтов на дюйм (9 Н·м)



7. 7
   Расположите тормозной шланг и установите болт кронштейна тормозного шланга.
   Крутящий момент: 19 фунт-футов (26 Н·м)



8. 8

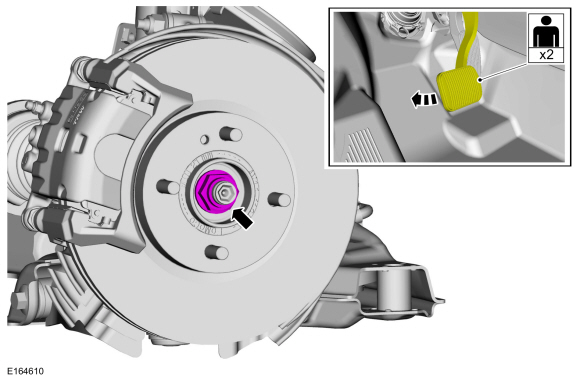

   Установите гайку ступицы колеса.
   Крутящий момент: 188 фунт-футов (255 Н·м)



9. 9
   Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
10. 10
    Проверьте и при необходимости отрегулируйте переднее схождение.
    См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).
