Нижний рычаг. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. 1
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2

   УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

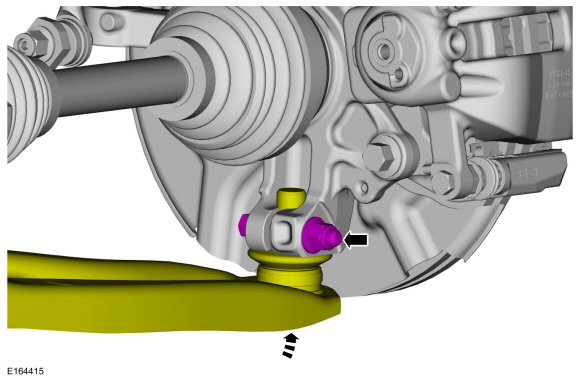

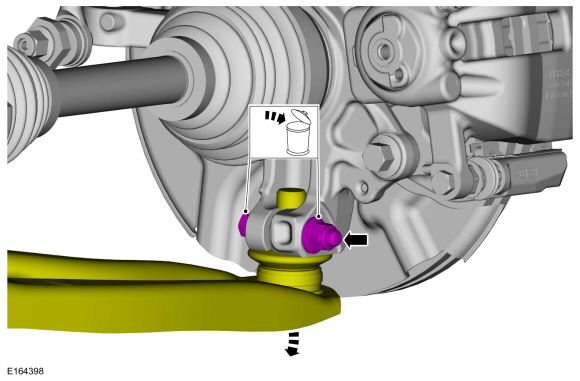

   Снимите и выбросьте стяжной болт и гайку шарового шарнира и отделите нижний рычаг от поворотного кулака.



3. 3

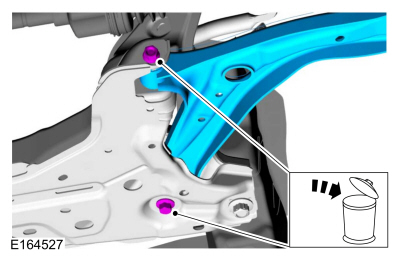

   Снимите и выбросьте болты нижнего рычага и снимите нижний рычаг.



Монтаж

1. 1
   На этом этапе затягивайте болты только вручную.

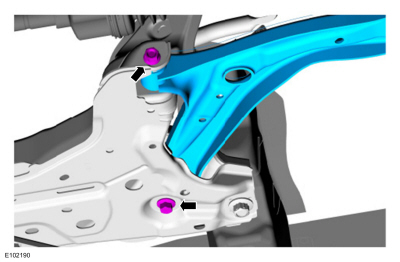

   Установите нижний рычаг и новые болты нижнего рычага.



2. 2

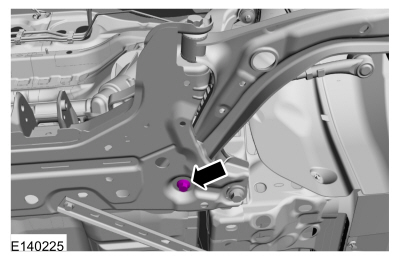

   Затяните новый задний болт нижнего рычага в 2 этапа.
   Крутящий момент:
   Этап 1: 46 фунт-футов (63 Н·м)
   Этап 2: 180°



3. 3
   Прикрепите нижний рычаг к поворотному кулаку и установите новый стяжной болт и гайку шарового шарнира.
   Крутящий момент: 38 фунт-футов (52 Н·м)



4. 4

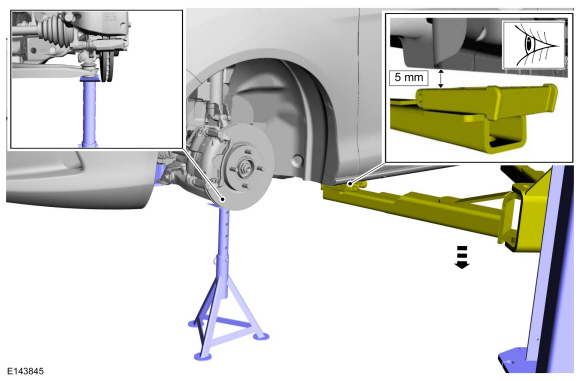

   Поддерживайте подвеску на высоте бордюра.



5. 5

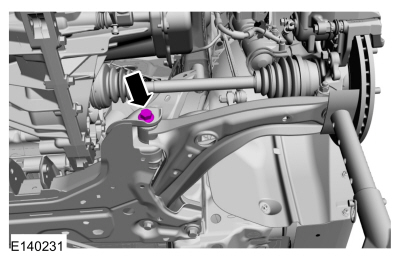

   Затяните новый передний болт нижнего рычага в 2 этапа.
   Крутящий момент:
   Этап 1: 46 фунт-футов (63 Н·м)
   Этап 2: 180°



6. 6
   Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
7. 7
   Проверьте и при необходимости отрегулируйте переднее схождение.
   См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).
