Колесо и шина. Разборка и сборка

Специальные инструменты) / Общее оборудование

Деревянный блок

РАЗБОРКА

УВЕДОМЛЕНИЕ: Несоблюдение приведенных ниже инструкций может привести к повреждению датчика TPMS.

УВЕДОМЛЕНИЕ: СКДП датчик крепится к штоку клапана. Снятие стержня клапана требует демонтажа шины с колеса и удаления датчика TPMS.

1. 1
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
2. 2
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
3. 3

   УВЕДОМЛЕНИЕ: Датчик TPMS соединен со штоком клапана. Не вытягивайте шток клапана из колеса, это может привести к повреждению датчика.

   Снимите сердцевину штока клапана и полностью выпустите весь воздух из шины.
4. 4

   УВЕДОМЛЕНИЕ: Не позволяйте бортам шины выходить за пределы колеса средней плоскости (середина колеса) при отделении бусинок от колеса, может произойти повреждение датчика TPMS.

   УВЕДОМЛЕНИЕ: Положение шины и штока клапана имеет решающее значение для предотвращения повреждения датчика TPMS при использовании лопастного сепаратора бортов.

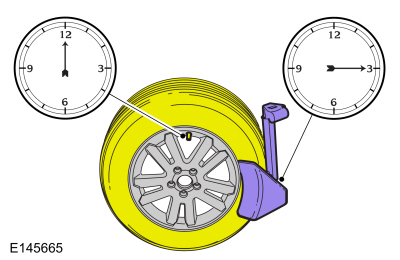

   • Для шиномонтажного станка лопастного типа расположите шток клапана в положении на 12 или 6 часов, а лопасть в положении положение 3 часа.
   • Для роликового шиномонтажного станка совместите шток клапана с роликом в любом положении.



5. 5

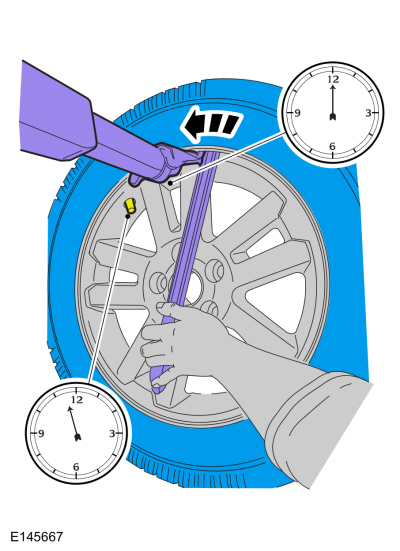

   Поместите колесо и шину в сборе на поворотный стол шиномонтажный станок со штоком клапана в положении 11:30 и рычаг машины в положение «12 часов» и снимите внешний борт с колесо.



6. 6
   Установите колесо и шину в сборе на поворотный стол шиномонтажный станок со штоком клапана в положении 11:30 и рычаг машины в положение «12 часов» и снимите внутренний борт с колесо.
7. 7



8. 8

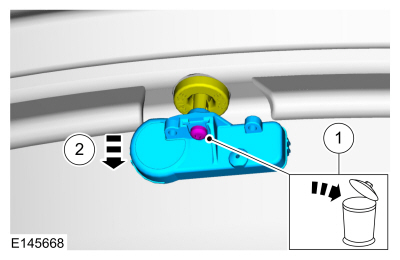

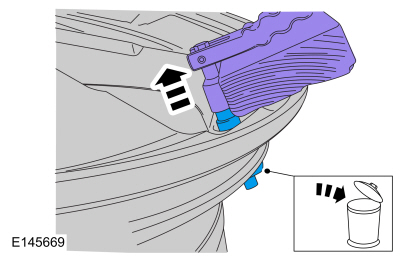

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность колеса при снятии штока клапана.

   Используйте общее оборудование: деревянный блок



9. 9

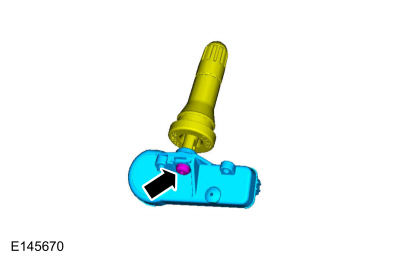

   УВЕДОМЛЕНИЕ: Чтобы предотвратить повреждение датчика TPMS и штока клапана, шток клапана должен быть устанавливается на датчик TPMS, а затем устанавливается в колесо в качестве сборка.

   Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)



СБОРКА

УВЕДОМЛЕНИЕ: Если установка шины не выполняется в соответствии с инструкциями, это может привести к повреждению датчика TPMS.

1. 1

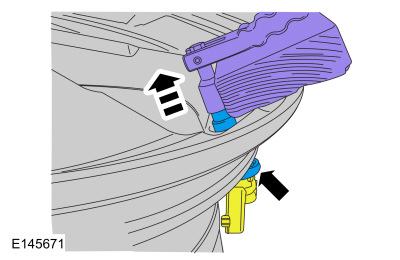

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность колеса при установке штока клапана и узла датчика TPMS.

   Используйте общее оборудование: деревянный блок



2. 2
   Установите колесо на поворотный стол шиномонтажного станка, затем смажьте и установите нижний борт шины на колесо.
3. 3

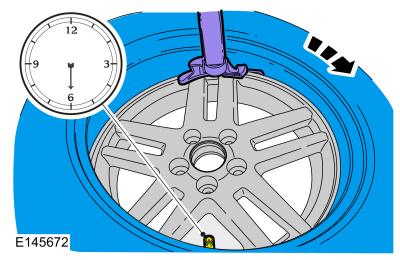

   Расположите колесо, чтобы совместить шток клапана с рычаг машины в положении «6 часов» и установите нижний буртик шина.



4. 4
   Переместите колесо, чтобы совместить шток клапана с рычаг машины в положении «6 часов» и установите верхний буртик шина.
5. 5
   Накачайте шину до давления, указанного на этикетке VC, расположенной на двери водителя или дверной стойке.
6. 6
7. 7

   УВЕДОМЛЕНИЕ: Следующие шаги следует выполнять только в том случае, если борта шины не могут быть установлены, накачивая шину до максимума давление воздуха указано на боковине шины.

   1. Повторно смажьте борт шины и посадочное место борта колеса.

   2. Установите дистанционный клапан и манометр.

   3. Наденьте защитные очки и наушники и стойте на расстоянии не менее 3,65 м (12 футов) от колеса и шины в сборе.

   4. Накачайте шину с помощью дистанционного клапана и шины. манометр до тех пор, пока шарики не сядут или пока манометр не покажет 138 кПа. (20 фунтов на кв. дюйм) больше, чем максимальное давление на боковине шины. Если борта не сели, спустите шину и перейдите к следующему шагу.

   5. Поместите колесо и шину в сборе в каркас безопасности для шин, одобренный OSHA.

   6. Накачайте шину с помощью дистанционного клапана и давления манометра до тех пор, пока шарики не сядут на место или пока манометр не покажет 276 кПа (40 фунтов на кв. дюйм) превышает максимальное давление на боковине шины. Делать не превышать максимальное давление в шине на 276 кПа (40 фунтов на кв. дюйм) боковина. Установите новую шину, если борта не садятся при этом давлении.
8. 8
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
