Ford Fusion: активация тормоза с усилителем / усилитель тормозов. Снятие и установка

Материалы

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. Снимите лоток аккумулятора.
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).

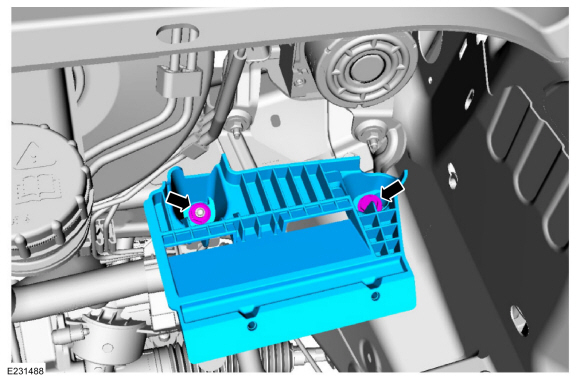

1. Если имеется, снимите гайку, болт и опорный кронштейн батарейного отсека.
   Крутящий момент: 18 фунт-футов (24 Нм)

1,6 л EcoBoost (118 кВт/160 л.с.) – Sigma/2,5 л Duratec (125 кВт/170 л.с.)

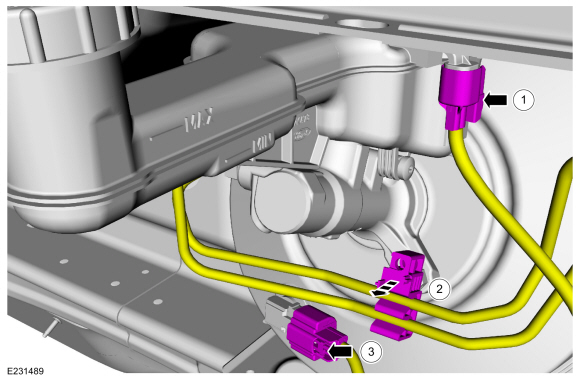

1. 1. Отсоедините электрический разъем датчика уровня тормозной жидкости.

   2. Отсоедините фиксатор тормозной трубки.

   3. Отсоедините электрический разъем датчика вакуума и отложите проводку в сторону.


2,0 л EcoBoost (184 кВт/250 л.с.) – MI4/2,7 л EcoBoost (238 кВт/324 л.с.)

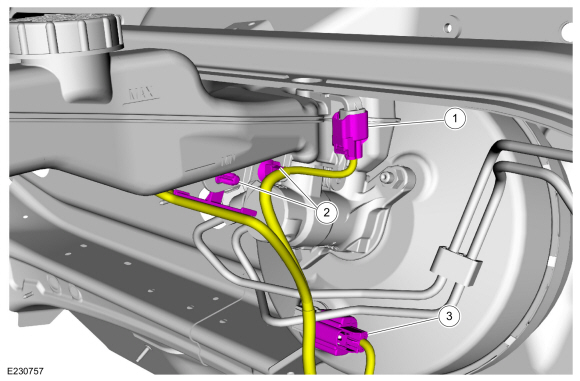

1. 1. Отсоедините электрический разъем датчика уровня тормозной жидкости.

   2. Отсоедините фиксаторы жгута проводов.

   3. Отсоедините электрический разъем датчика вакуума и отложите проводку в сторону.


Все автомобили

1. ПРИМЕЧАНИЕ: Показан двигатель EcoBoost объемом 2,0 л.

   ПРИМЕЧАНИЕ: Убедитесь, что вакуум усилителя тормозов сброшен.

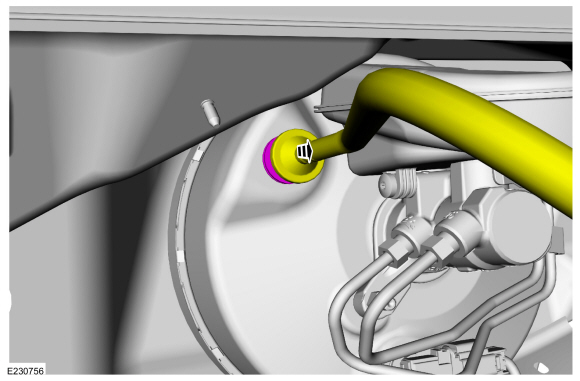

   Отсоедините вакуумную трубку.


1. УВЕДОМЛЕНИЕ: Если тормозная жидкость попала на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

   ПРИМЕЧАНИЕ: Убедитесь, что все отверстия закрыты.

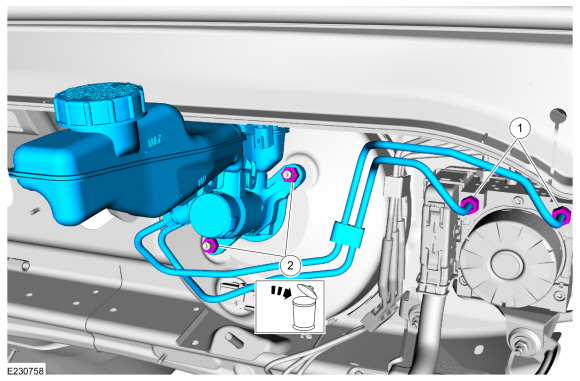

   1. Отсоедините фитинги тормозной трубки.
      Крутящий момент: 18 фунт-футов (25 Нм)

   2. ПРИМЕЧАНИЕ: Убедитесь, что уплотнение между главным цилиндром и усилителем удалено вместе с главным цилиндром.

      Снимите гайки, а затем снимите мастер тормозов. цилиндр и тормозные трубки в сборе. Откажитесь от орехов.
      Крутящий момент: 18 фунт-футов (25 Нм)

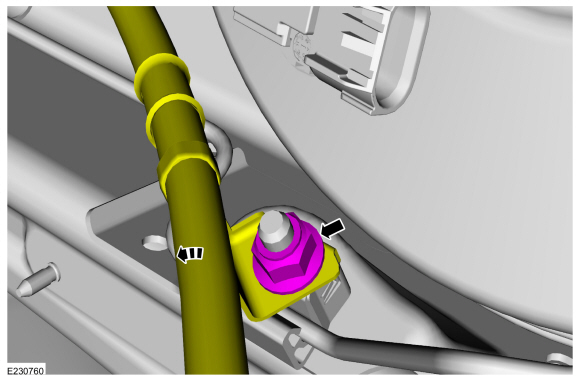

1. Снимите гайку и отведите трос рычага переключения передач в сторону.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

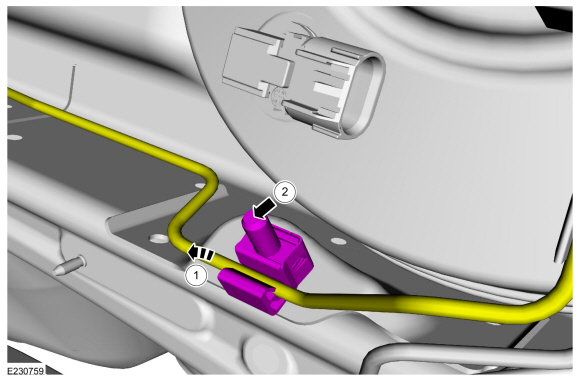

1. 1. Отсоедините тормозную трубку и расположите ее в стороне от усилителя тормозов.

   2. Снимите шпильку и фиксатор тормозной трубки.
      Крутящий момент: 133 фунта на дюйм (15 Нм)

1,5 л EcoBoost (118 кВт/160 л.с.) — I4

1. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

   УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

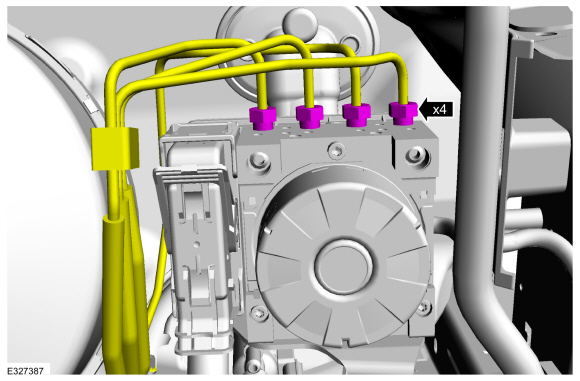

   Отсоедините фитинги тормозных трубок и отложите тормозные трубки в сторону.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

Все автомобили

1. УВЕДОМЛЕНИЕ: Не обслуживайте педаль тормоза или усилитель тормозов. без предварительного снятия выключателя стоп-сигнала. Этот переключатель должен быть удален с педалью тормоза в положении покоя. Плунжер переключателя должен быть сжат, чтобы переключатель мог вращаться в кронштейне. Пытаться снимите переключатель, когда плунжер выдвинут (во время нажатия педали) привести к повреждению переключателя.

   См.: Выключатель стоп-сигнала (417-01 Наружное освещение, снятие и установка).

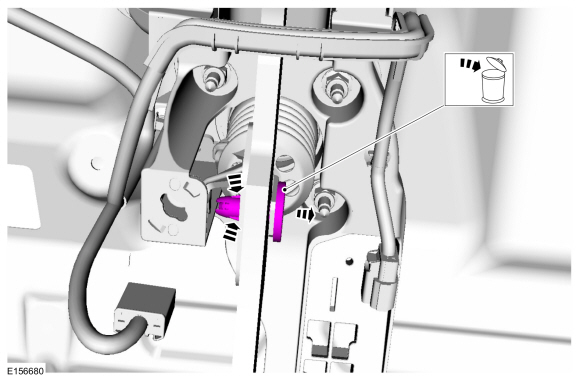

1. Сожмите язычки и снимите шплинт. Выбросьте булавку.

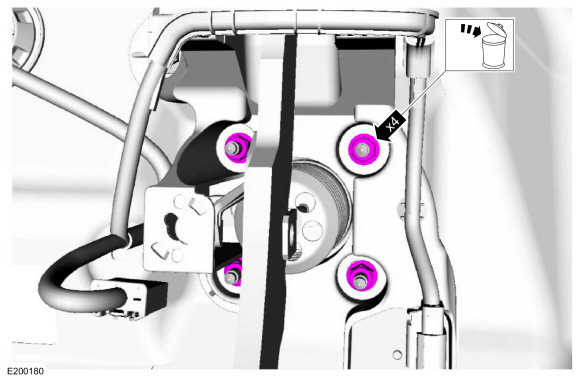

1. Достаньте и выбросьте орехи.
   Крутящий момент: 17 фунт-футов (23 Нм)

2,7 л EcoBoost (238 кВт/324 л.с.)

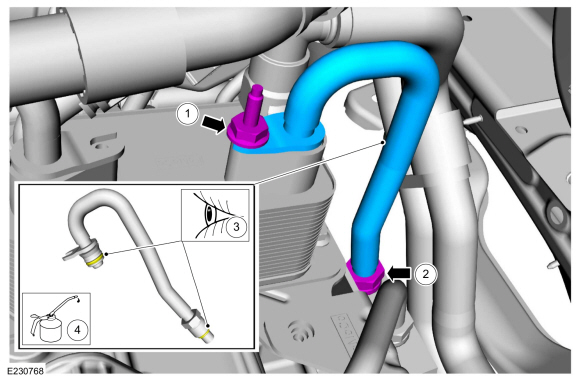

1. 1. Снимите шпильку.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)
   2. Отсоедините штуцер и снимите трубку охладителя трансмиссионной жидкости.
      Крутящий момент: 22 фунт-фута (30 Нм)
   3. Осмотрите уплотнительные кольца и при необходимости установите новые.

   4. Перед установкой смажьте уплотнительные кольца чистой указанной трансмиссионной жидкостью.
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® LV. / XT-10-QLVC (WSS-M2C938-A) (МЕРКОН® ЛВ, )

Все автомобили

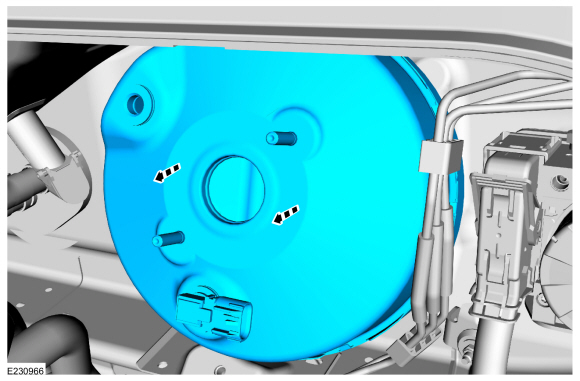

1. Снимите усилитель тормозов.


Монтаж

Все автомобили

1. Для установки выполните процедуру удаления в обратном порядке.


1. Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).


2,7 л EcoBoost (238 кВт/324 л.с.)

1. Проверьте трансмиссионную жидкость и при необходимости долейте.
   Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® LV. / XT-10-QLVC (WSS-M2C938-A) (МЕРКОН® ЛВ, )
