Hyundai Elantra: Система ESC (электронный контроль устойчивости) / Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Тормозная система / Система ESC (электронный контроль устойчивости) / Процедуры ремонта

осмотр
Прокачка системы ESC
Эта процедура должна выполняться для обеспечения адекватного кровотечения. воздуха и наполнения блока ESC, тормозных магистралей и главного цилиндра с тормозной жидкостью.
1.
Снимите крышку бачка и наполните бачок тормозной жидкостью.
•
Если на какой-либо окрашенной поверхности есть тормозная жидкость, немедленно смойте ее.
•
При сбросе давления не нажимайте педаль тормоза.
•
Рекомендуемая жидкость........ DOT3 или DOT4
2.
Подсоедините прозрачную пластиковую трубку к штуцеру для прокачки колесного цилиндра. заглушить и вставить другой конец трубки в наполовину заполненную прозрачную пластиковая бутылка.
3.
Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.
4.
Выберите и действуйте в соответствии с инструкциями на экране GDS.
•
Необходимо соблюдать максимальное время работы мотора ESC с ГРС, чтобы мотопомпа не сгорела.
1.
Выберите название автомобиля.
2.
Выберите систему ABS/ESC.
3.

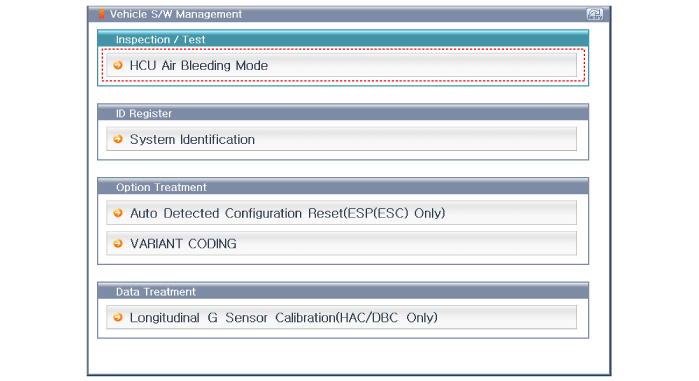

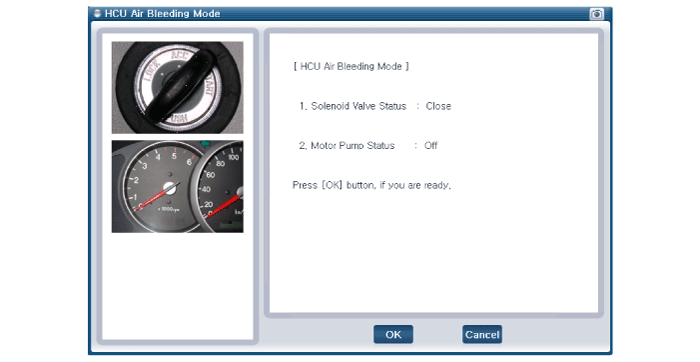

Выберите режим выпуска воздуха HCU.

5.
Несколько раз нажмите на педаль тормоза, затем ослабьте прокачной винт до тех пор, пока жидкость не начнет вытекать без пузырьков. Затем закрыть прокачной винт (А).
[Передний]

[Задний дисковый тормоз]

[Задний барабанный тормоз]

6.
Повторяйте процедуру для колеса в показанной ниже последовательности до тех пор, пока в жидкости не перестанут появляться пузырьки воздуха.

7.
Заполните бачок главного цилиндра до отметки MAX (верхняя) уровня.
