Hyundai Genesis: Процедуры ремонта Crash Pad / Cluster Fascia Panel

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Опустите рулевое колесо.

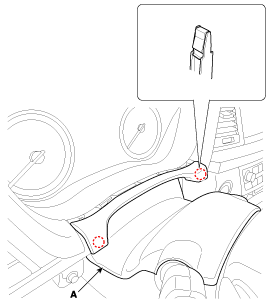

2.	С помощью отвертки или съемника снимите верхнюю панель кожуха рулевой колонки (А).

3.	С помощью отвертки или съемника снимите верхнюю панель приборной панели в сборе (A).

4.	Ослабив крепежный винт, снимите лицевую панель комбинации приборов (А).

5.	Установите в порядке, обратном снятию. • Замените поврежденные клипсы.
