Hyundai Genesis: Crash Pad / Компоненты и расположение компонентов

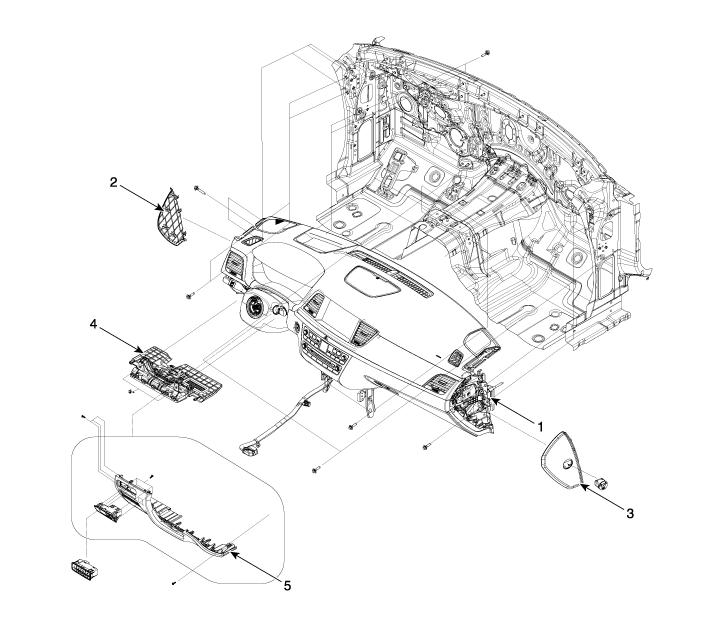

Компоненты (1)

1. Сборка главной подушки безопасности 2. Боковая крышка аварийного щитка [LH] 3. Боковая крышка аварийной площадки [RH]

4. Защитная накладка под крышкой [LH] 5. Нижняя панель аварийного щитка

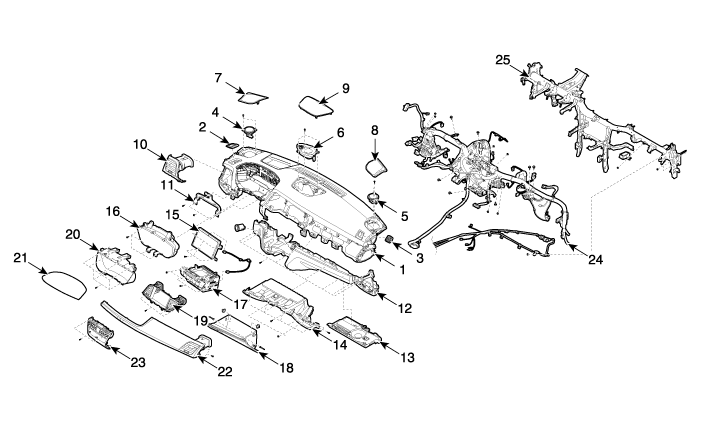

Компоненты (2)

1. Сборка главной подушки безопасности 2. Боковая форсунка [LH] 3. Боковая форсунка [RH] 4. Боковой динамик в сборе [левый] 5. Боковой динамик в сборе [правый] 6. Центральный динамик в сборе 7. Решетка бокового динамика [LH] 8. Решетка бокового динамика [RH] 9. Решетка центрального динамика 10. Боковая декоративная панель Crash Pad в сборе 11. Узел опорного кронштейна кластера 12. Основная нижняя часть аварийного щитка в сборе 13. Защитная накладка под крышкой [RH]

14. Верхняя крышка перчаточного ящика в сборе 15. Передний монитор в сборе 16. Кластерный манометр в сборе 17. Головное устройство в сборе 18. Перчаточный ящик в сборе 19. Лицевая панель монитора 20. Сборка передней панели кластера 21. Верхняя панель приборной панели в сборе 22. Боковая отделка аварийной подушки в сборе [RH] 23. Центральная панель передней панели в сборе 24. Основная проводка аварийного щитка 25. Перекладина капота в сборе

Аварийная площадка

...
