Hyundai Genesis: Процедуры ремонта Crash Pad / поперечной балки капота в сборе

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Восстановите хладагент с помощью станции восстановления/переработки/зарядки.

3.	Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора. (См. Механическая система двигателя — «Охлаждающая жидкость»)

4.	Снимите верхнюю крышку капота. (См. «Верхняя крышка кожуха»)

5.	Отсоедините расширительный клапан от сердцевины испарителя. (См. «Отопление, вентиляция и кондиционирование воздуха» — «Нагреватель»)

6.	Отсоедините впускной и выпускной шланги отопителя от блока отопителя. (См. «Отопление, вентиляция и кондиционирование воздуха» — «Нагреватель»)

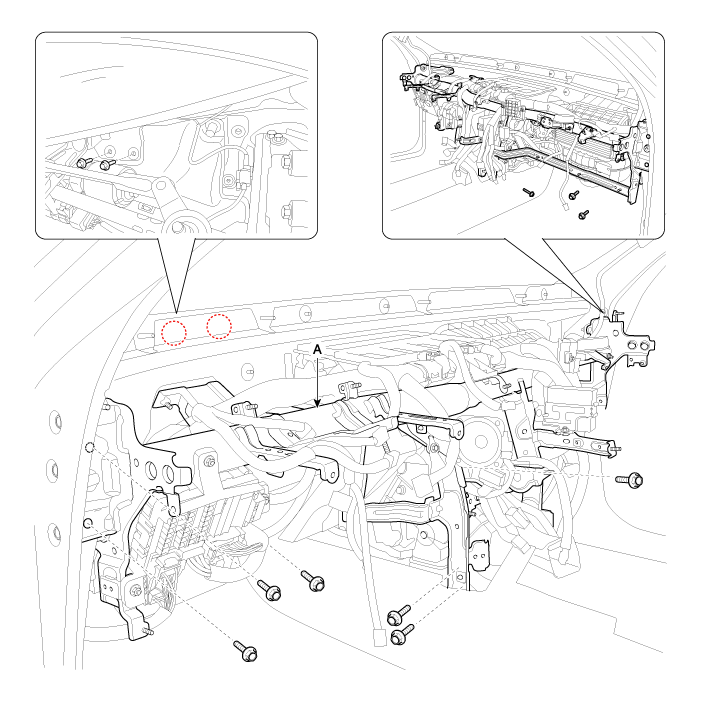

7.	Ослабьте болты крепления поперечной балки обтекателя моторного отсека (А).

8.	Снимите обе стороны переднего сиденья в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

9.	Снимите основную подушку безопасности в сборе. (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

10.	Отсоедините разъемы рулевой колонки. (См. Система рулевого управления — «Рулевая колонка и вал»)

11.	Ослабьте крепежные гайки и сквозные болты в передней части и опустите рулевую колонку. (См. Система рулевого управления — «Рулевая колонка и вал»)

12.	Снимите узел рычага переключения передач (А). (См. Система автоматической коробки передач — «Рычаг переключения передач»)

13.	Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

14.	Отсоедините разъем (А) и крепления монтажной проводки в передней стойке. [Драйвер] [Пассажирский]

15.	Отсоедините разъемы распределительной коробки в салоне (А).

16.	Отсоедините разъемы мультибокса (А). [Драйвер] [Пассажирский]

17.	Ослабив гайки и болты, снимите поперечину капота и блок отопителя и вентилятора (А) вместе.

18.	Отсоедините разъемы блока отопителя и вентилятора.

19.	Снимите блок отопителя и вентилятора (А) с поперечной балки капота (В), предварительно ослабив крепежные гайки.

20.

Установите в порядке, обратном снятию. • Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты. • Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты. • Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно. • Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента. • Убедитесь, что каждый из компонентов сборки работает правильно. • Замените все поврежденные зажимы (штифтовые фиксаторы).

Компоненты и расположение компонентов поперечной балки капота в сборе
