Hyundai Genesis: Процедуры ремонта Crash Pad / Crash Pad нижней панели

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)

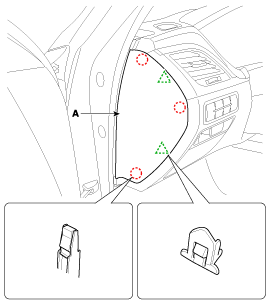

2.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки [LH] (A).

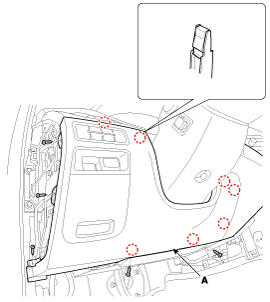

3.	Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

4.	Отсоедините диагностический разъем (А) и различные разъемы (В).

5.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.
