Hyundai Genesis: Crash Pad / Crash Pad Main Lower Assembly Процедуры ремонта

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

3.	Снимите боковую декоративную панель в сборе. (См. Crash Pad - «Боковая отделка Crash Pad в сборе [правая]»)

4.	Снимите центральную панель передней панели в сборе. (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Контроллер»)

5.	Снимите лицевую панель монитора (А).

6.	Снимите головное устройство AVN. (См. Электрическая система кузова — «Головное устройство AVN»)

7.	Снимите лицевую панель кластера. (См. Crash Pad — «Приборная панель»)

8.	Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)

9.	Снимите нижнюю панель аварийной подушки. (См. Crash Pad — «Нижняя панель Crash Pad»)

10.	Снимите перчаточный ящик. (См. Crash Pad - «Перчаточный ящик»)

11.	Снимите защитную накладку под крышкой [RH]. (См. Crash Pad - «Crash Pad под крышкой [RH]»)

12.	Ослабив крепежные винты, болты и гайки, снимите корпус перчаточного ящика (А) с помощью отвертки.

13.	Отсоедините разъем лампы освещения перчаточного ящика (А), разъем главного выключателя багажника (В) и разъем выключателя лампы (С).

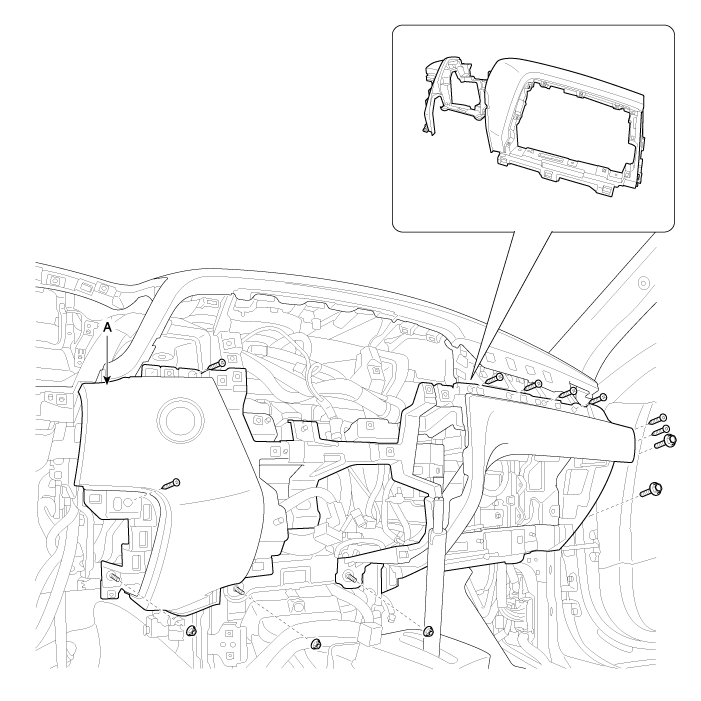

14.	Ослабив крепежные винты, болты и гайки, снимите основную нижнюю часть подушки безопасности (А).

15.	Снимите разъем кнопки запуска (А).

16.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

Компоненты основного нижнего узла аварийной площадки и расположение компонентов

Расположение компонента 1. Основная нижняя часть аварийного щитка в сборе ...

Основные компоненты аварийной площадки в сборе и расположение компонентов

Расположение компонента 1. Сборка главной подушки безопасности ...
