Hyundai Genesis: Crash Pad / боковая накладка Crash Pad в сборе Процедуры ремонта

Замена

• Будьте осторожны, чтобы не поцарапать и не помять отделку аварийной подушки и верхняя отделка дверных проемов, т.к. эти детали изготовлены из непрочного материала (настоящее дерево). • Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

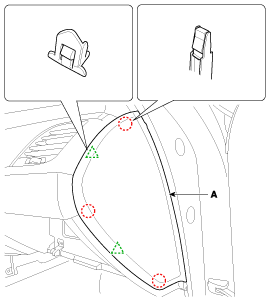

1.	С помощью отвертки или съемника снимите боковую крышку аварийного щитка [RH] (A).

2.	Ослабив крепежный винт, снимите боковую декоративную накладку [RH] в сборе (A).

3.	Отсоедините разъем выключателя аварийного освещения (А).

4.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

Боковая накладка аварийной площадки в сборе Компоненты и расположение компонентов

Расположение компонента 1. Боковая отделка аварийной площадки в сборе ...

Компоненты нижней панели Crash Pad и расположение компонентов

Расположение компонента 1. Нижняя панель аварийного щитка ...
