Hyundai Genesis: головка блока цилиндров в сборе / Компоненты и расположение компонентов

Компоненты

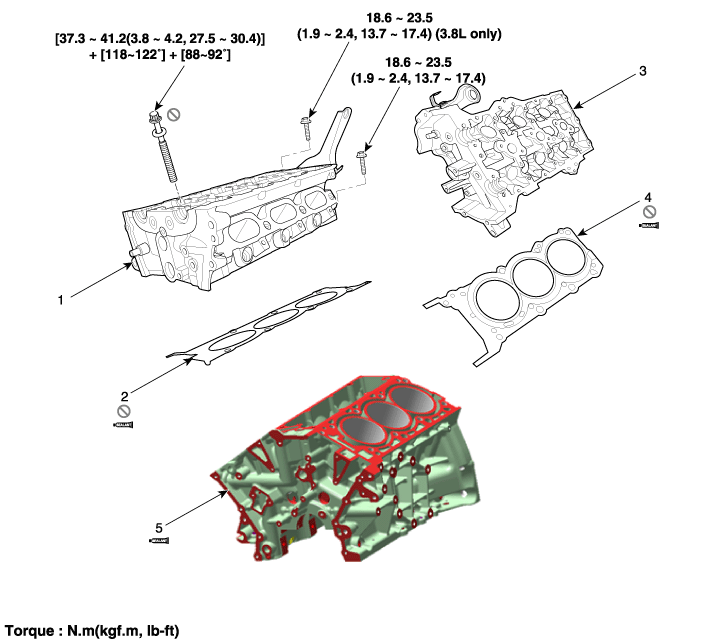

1. Правая головка блока цилиндров 2. Прокладка правой головки блока цилиндров 3. Левая головка блока цилиндров

4. Левая прокладка ГБЦ 5. Блок цилиндров

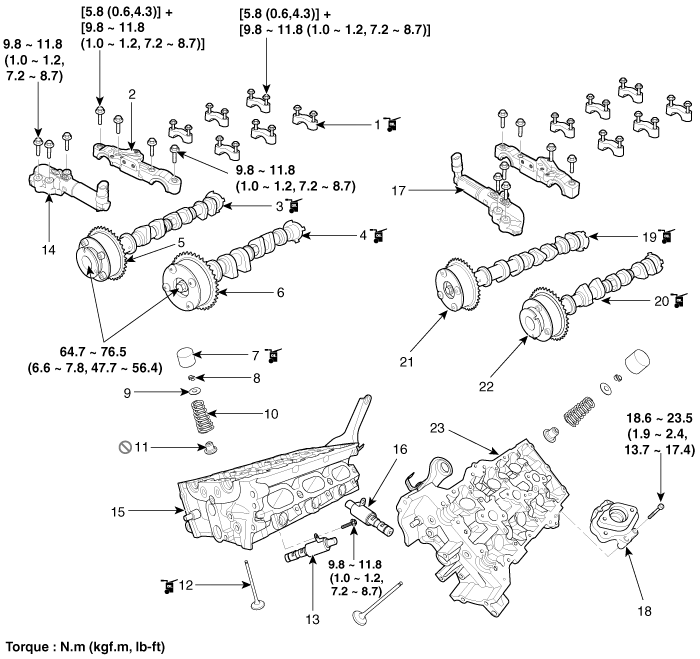

1. Крышка подшипника распредвала 2. Крышка упорного подшипника распредвала 3. Правый выпускной распределительный вал 4. Правый впускной распределительный вал 5. Правый выхлоп CVVT в сборе 6. Правый впуск CVVT в сборе 7. Механический регулятор зазора (MLA) 8. Замок фиксатора

9. Фиксатор 10. Пружина клапана 11. Сальник штока клапана 12. Клапан 13. Правый впускной распредвал OCV 14. Правый выпускной распредвал OCV 15. Правая головка блока цилиндров 16. Левый впускной распределительный вал OCV

17. Левый выпускной распредвал OCV 18. Кронштейн топливного насоса 19. Левый впускной распределительный вал 20. Левый выпускной распредвал 21. Левый впуск CVVT в сборе 22. Левый выхлоп CVVT в сборе 23. Левая головка блока цилиндров

Головка цилиндра в сборе

...

Регулировка зазора клапана

осмотр Проверка и регулировка зазоров клапанов Осмотрите и отрегулируйте зазор клапанов при работающем двигателе. холодный (температура охлаждающей жидкости двигателя: 20°C(68°F)) и цилиндр...
