Hyundai Genesis: головка блока цилиндров в сборе / расположение компонентов и компонентов головки блока цилиндров

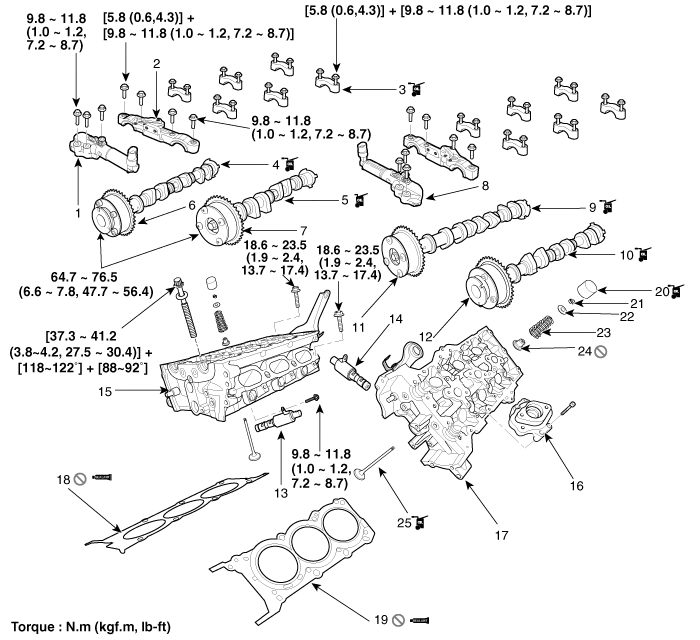

Компоненты

1. Правый впускной распредвал OCV 2. Крышка упорного подшипника распредвала 3. Крышка подшипника распредвала 4. Правый выпускной распределительный вал 5. Правый впускной распределительный вал 6. Правый выпускной распределительный вал CVVT в сборе 7. Правый впускной распределительный вал CVVT в сборе 8. Левый выпускной распредвал OCV 9. Левый впускной распределительный вал

10. Левый выпускной распределительный вал 11. Левый впускной распределительный вал CVVT в сборе 12. Левый выпускной распределительный вал CVVT в сборе 13. Правый выпускной распредвал OCV 14. Левый впускной распределительный вал OCV 15. Правая головка блока цилиндров 16. Кронштейн топливного насоса 17. Левая головка блока цилиндров

18. Прокладка ГБЦ правая 19. Левая прокладка ГБЦ 20. МДА 21. Замок фиксатора 22. Фиксатор 23. Пружина клапана 24. Сальник штока клапана 25. Клапан

Процедуры ремонта распределительного вала

Удаление Левый впускной и выпускной распределительный вал 1. Снимите цепь привода ГРМ. (См. Система синхронизации - «Цепь синхронизации») 2. Снимите кронштейн топливного насоса (А). 3. Снимите левый выпускной распределительный вал...

Процедуры ремонта головки блока цилиндров

Удаление • Используйте накладки на крылья, чтобы не повредить окрашенные поверхности. • Во избежание повреждения головки блока цилиндров подождите, пока двигатель температура охлаждающей жидкости падает ниже нуля...
