Hyundai Genesis: общая информация/описание и работа

Описание

1.

Описание А. Эта система предназначена для оптимизации характеристик вождения за счет активное распределение движущей силы на передние и задние колеса в зависимости от состояния дороги и режима движения. Распределение движущей силы с электронным управлением А. Величина движущей силы, передаваемой на фронт колесо попеременно контролируется точной настройкой сборки крутящий момент на электронной раздаточной коробке полного привода (многодисковой) через распознавание состояния дороги и режима вождения по сигналам датчиков вход в ЭБУ полного привода. Взаимный контроль с соответствующей системой управления вождением А. Он приобретает наилучшие характеристики при вождении автомобиля благодаря идеальному взаимодействию с тормозной системой, такой как ABS и VDC. Б. Движущая сила, передаваемая от двигателя и передача на раздаточную коробку передается на заднюю дифференциал через карданный вал. Передают на фронт дифференциал через карданный вал при работе полного привода необходимый.

2.

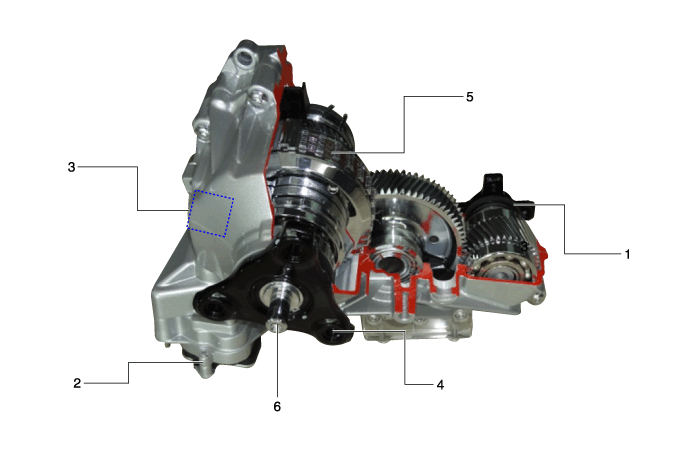

Структура раздаточной коробки А. ЭБУ полного привода распределяет тяговое усилие между передними и задними колесами. колесо через управление многодисковой муфтой на полноприводной передаче случай путем анализа входной информации, т. е. скорости вращения колеса, акселератора и угла поворота руля в зависимости от состояния дороги и состояние вождения. 1. Фланец переднего колеса 2. ITA(ЭБУ+двигатель) 3. Червячная передача 4. Фланец заднего колеса 5. Пакет сцепления 6. Главный вал

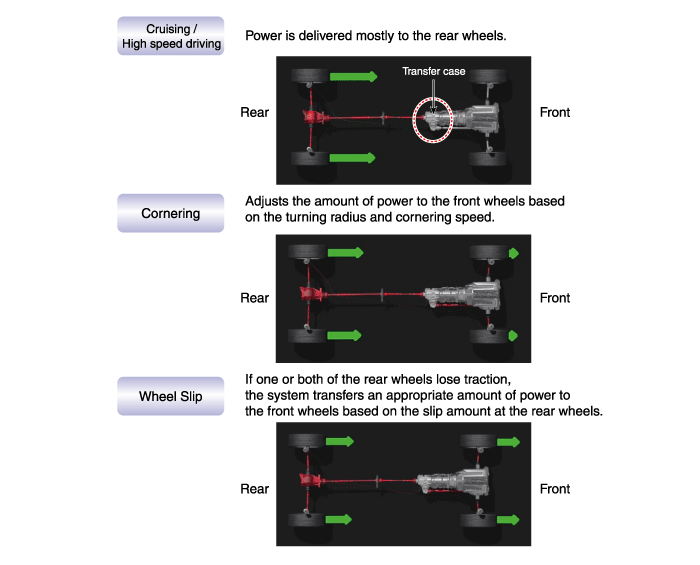

3.	Схема распределения движущей силы

4.

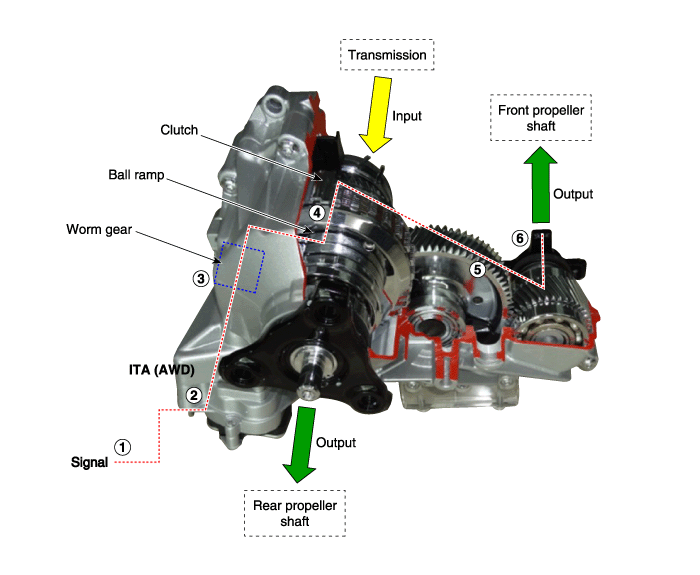

Работа раздаточной коробки 1) Порядок работы раздаточной коробки А. Вход сигнала CAN от каждого датчика в зависимости от вождения автомобиля Привод червячной передачи с двигателем после расчета необходимой движущей силы в ITA (ЭБУ AWD+MOTOR). Работа шариковой рампы с червячной передачей Работа сцепления при работе с рампой мяча Передача крутящего момента на передачу при работе сцепления Приложение движущей силы к переднему колесу ? ITA (интегрированный привод раздаточной коробки)

Технические характеристики

Спецификация ПунктСпецификацияНазвание продуктаРаздаточная коробкаМетод работыЭлектронный метод управления приводом (двигатель постоянного тока)Мощность по крутящему моменту1100 НмВес25 кг (состояние впрыска масла) Момент затяжки ...

Процедуры ремонта

Корректирование Введение Необходимо проверить и ввести данные калибровки, когда контроллер заменяется по характеристикам внутреннего фрикционные материалы (пакет сцепления) меняются...
