Hyundai Genesis: Система освещения / Процедуры ремонта фар

осмотр

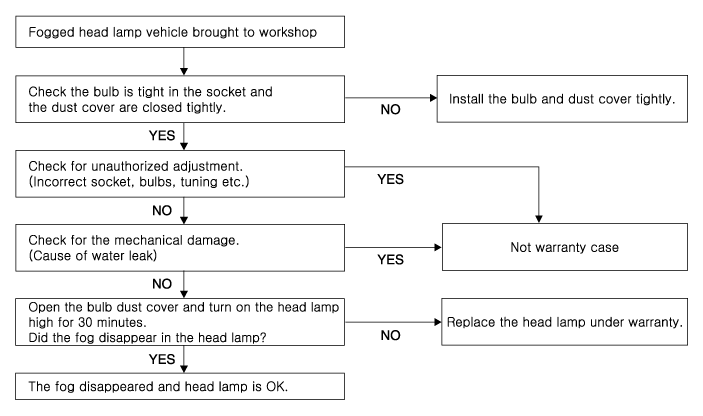

1.	Проверьте напряжение аккумулятора. (Ближний свет будет включен, когда напряжение батареи выше 9 В.)

2.	Проверьте предохранитель и реле.

3.	Проверьте клеммы питания балласта (если клеммы перепутаны, ближний свет не горит.).

4.	Надежно проверьте разъем лампы.

5.	Визуальный осмотр колбы (без нити накаливания): повреждено стекло, повреждены верхняя и нижняя части стеклянной трубки.

6.	После (1)~(5) замените балласт и воспламенитель. (балластная сборка).

1.	Прочный для вибрации, так как нет нити накала.

2.	HID-лампа имеет более длительный срок службы, чем галогенная лампа.

3.	Не работает при изменении полярности.

4.	Рабочее входное напряжение: 9-16 В

Инструкции по наведению фар

Если есть какие-либо правила, относящиеся к прицеливанию головы лампы в зоне, где будет использоваться автомобиль, отрегулируйте так, чтобы они соответствовали эти требования.

1.	Накачайте шины до указанного давления и удалите все грузы от автомобиля, кроме водителя, запасного колеса, инструментов, охлаждающей жидкости и топливо.

2.	Автомобиль должен стоять на ровной поверхности.

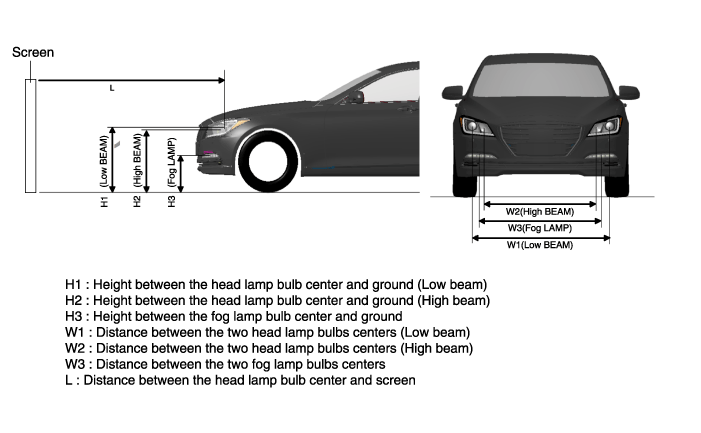

3.	Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующие центры фар) и горизонтальная линия (Горизонтальная линия проходящий через центр фар) на экране.

4.	Когда налобный фонарь и аккумулятор находятся в нормальном состоянии, направьте фары так, чтобы самая яркая часть падала на горизонтальную и вертикальную линии. Выполните горизонтальную (High_A), вертикальную (Low/High_B) регулировку ближнего света с помощью регулировочного колеса.

(галогенный тип)

(тип функции BI)

(скрытый тип)

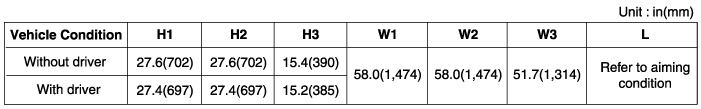

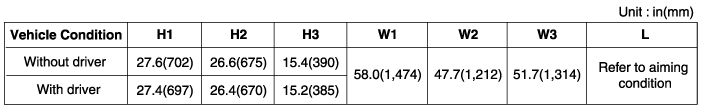

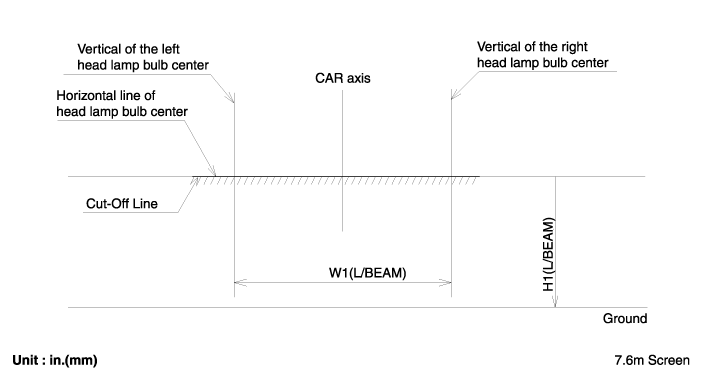

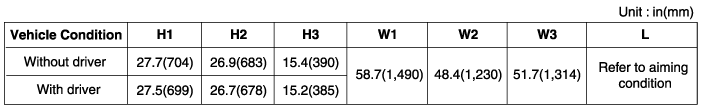

1.	Фара головного света (ближний свет) А. При включенном ближнем свете отрегулируйте светотеневую границу так, чтобы она располагалась, как показано на рисунке ниже. Б. Если установлено устройство корректора фар, установите переключатель корректора фар в положение 0.

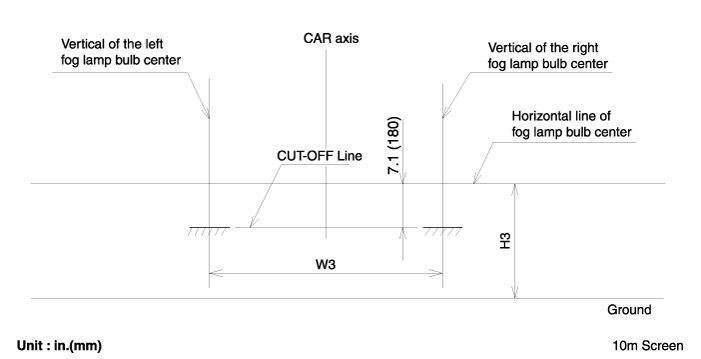

2.	При включенной передней противотуманной фаре отрегулируйте светотеневую границу так, чтобы она располагалась, как показано на рисунке ниже.

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите кожух переднего бампера. (См. Кузов — «Крышка переднего бампера»)

3.	Ослабьте болт крепления фары (A) (3EA). Снимите правую фару, отсоединив воздухозаборник (А).

4.	Отсоедините разъем фары (А) после снятия фары в сборе. Будьте осторожны, чтобы не повредить штифтовые фиксаторы (А).

5.

Снимите колпачки ламп с фар в сборе, повернув их против часовой стрелки. A : Колпачок фары (высокий) B : Крышка фары (ближнего света) Выключите выключатель фар, чтобы избежать высокого напряжения Будьте осторожны, чтобы не повредить лампочку, и используйте только оригинальные лампочки. • Не прилагайте чрезмерных усилий и установите его правильно. • Убедитесь, что лампочка плотно установлена.

Монтаж

1.	Установите фару в сборе после подсоединения разъема.

2.	Установить накладку переднего бампера.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Замена

1.	Выключите выключатель фар.

2.	Снимите лампу в сборе.

3.	Отсоедините разъем питания от лампы.

4.	Снимите колпачок фары (ближнего света).

5.	Снимите фару (ближнего света) (A) после ослабления крепежных винтов.

6.	Отсоедините разъем воспламенителя (А).

7.

Для установки выполните процедуру удаления в обратном порядке. Выключите выключатель фар, чтобы избежать высокого напряжения Будьте осторожны, чтобы не повредить лампочку, и используйте только оригинальные лампочки. • Не прилагайте чрезмерных усилий и установите его правильно. • Убедитесь, что лампочка плотно установлена.

1.	Выключите выключатель фар.

2.	Снимите фару в сборе.

3.	Отсоедините разъем питания от лампы.

4.	Снимите балласт (A) после ослабления винтов (4EA). Будьте осторожны, чтобы не повредить его при отсоединении разъема балласта.

5.

Для установки выполните процедуру удаления в обратном порядке. • Выключите фары, чтобы избежать высокого напряжения. • HID-лампу нельзя использовать на других автомобилях. • Дуговой разряд лампы HID генерирует высокое напряжение (макс. 20 000 В) и большой ток (12-13А), и отличаются от галогенной лампы Спецификация. • Установите пылезащитную крышку после проверки состояния блокировки между лампой и патроном. • При проверке HID-фары включите или выключите питание с помощью переключателя между источником питания и лампой из-за высокого напряжения. • Не включайте переключатель фар с не установленной лампой, так как она моментально генерирует искру.

1.	Выключите питание головного фонаря.

2.	Выньте патрон лампы (А) и лампу указателя поворота (В) из фонаря в сборе.

1.	Выключите питание головного фонаря.

2.	Снимите лампочку углового фонаря (А).

Описание и работа фар

СПРЯТАННАЯ головная лампа 1. Лампа (1) Элементы Газ ксенон: Газ ксенон активирует начальную реакцию. Молибденовый электрод: анодный дуговой разряд Соли галогенидов металлов: компонент, образующий цвет (2) Ли ...

Процедуры ремонта лампы наружного зеркала заднего вида

Удаление Лужа Лампа 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите держатель зеркала (А) с наружного зеркала в сборе. Будьте осторожны, чтобы не повредить штифт...
