Hyundai Genesis: отопитель / компоненты отопителя и расположение компонентов

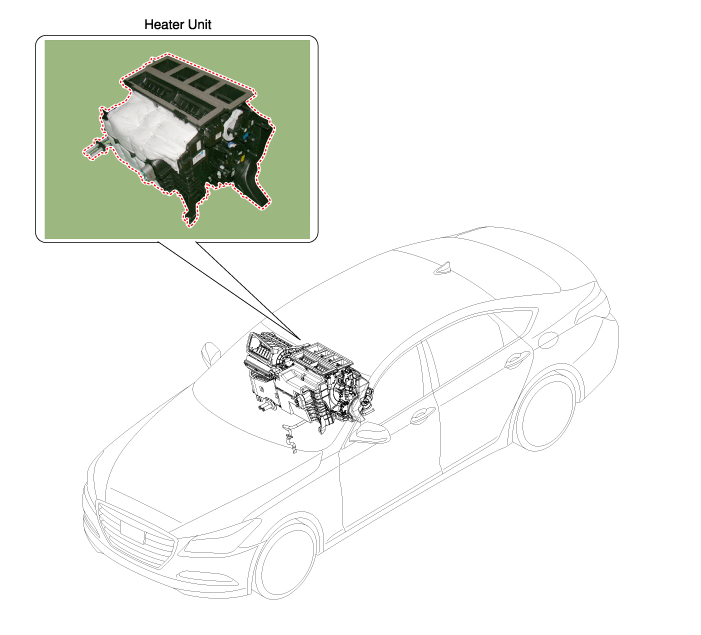

Расположение компонента

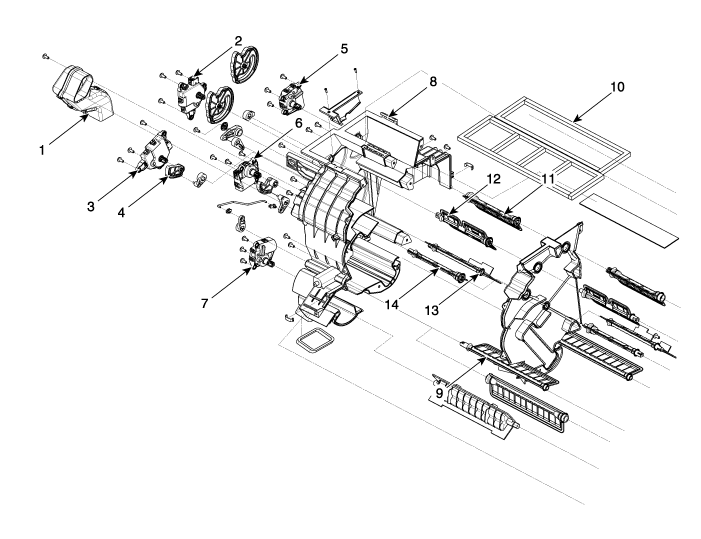

Компоненты (1)

1. Душевой канал (слева) 2. Привод режима (левый) 3. Привод контроля температуры (левый) 4. Рычаг дверцы температуры (слева) 5. Привод режима (A) 6. Привод температуры консоли (A) 7. Активатор консольного режима ВКЛ/ВЫКЛ

8. Корпус отопителя (левый) 9. Дверца температуры консоли (A) 10. Центр уплотнения воздуховода 11. Дверца DEF в сборе (левая) 12. Вентиляционная дверца в сборе (левая) 13. Узел температурной дверцы (слева) 14. Дверь в пол в сборе (левая)

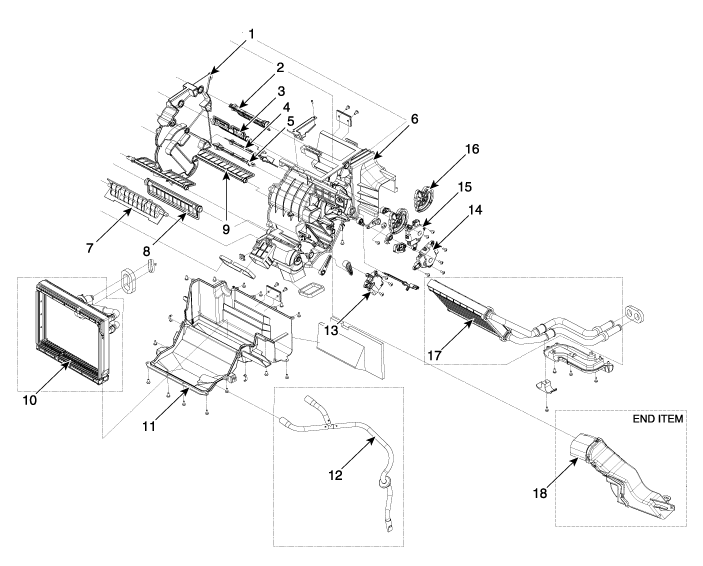

Компоненты (2)

1. Сепаратор 2. Дверца DEF в сборе (правая) 3. Вентиляционная дверца в сборе (справа) 4. Узел температурной дверцы (справа) 5. Сборка напольной двери (справа) 6. Корпус отопителя (правый) 7. Дверца консольного режима в сборе 8. Дверь консоли в сборе ВКЛ./ВЫКЛ. 9. Дверца температуры консоли в сборе

10. Сборка ядра эмулятора 11. Нижняя крышка ядра эмулятора 12. Сливной шланг в сборе 13. Активатор режима 14. Привод режима (правый) 15. Исполнительный механизм режима (правый) 16. Режим кулачка (справа) 17. Сборка радиатора отопителя 18. Душевой канал (правый)

Обогреватель

...

Процедуры ремонта отопителя

Замена 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Восстановите хладагент с помощью станции восстановления/переработки/зарядки. 3. Когда двигатель остынет, слейте охлаждающую жидкость...
