Hyundai Genesis: Процедуры ремонта привода отопителя/регулятора температуры

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Обогреватель / Процедуры ремонта актуатора контроля температуры

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода регулятора температуры.

Убедитесь, что исполнительный механизм регулирования температуры работает в теплое (со стороны водителя) или прохладное (со стороны пассажира) положение при подключении 12 В на клемму 3 и клемму заземления 4.

Убедитесь, что исполнительный механизм регулирования температуры работает в прохладное (со стороны водителя) или теплое (со стороны пассажира) положение при подключении в обратном порядке.

1. -
2. -
3. Теплая позиция
4. Классная позиция

5. Датчик (+5В)
6. Сигнал обратной связи
7. Масса датчика

4.	Подсоедините разъем исполнительного механизма контроля температуры.

5.	Включите зажигание.

Проверьте напряжение между контактами 6 и 7 (между контактами 5 и 6 со стороны пассажира).

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибок
Макс. охлаждение	0,3±0,15	Низкое напряжение: 0,1 В или меньше
Макс. обогрев	4,7±0,15	Высокое напряжение: 4,9 В или более

Он будет сообщать о текущем положении привода органам управления.

7.	Если измеренное напряжение не соответствует спецификации, замените его с оригинальным приводом контроля температуры и проверьте правильность операция.

8.	Замените исполнительный механизм контроля температуры, если доказано, что с ним проблема.

Замена

[Со стороны водителя]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите основную защитную накладку. (См. Кузов — «Основная аварийная площадка»)

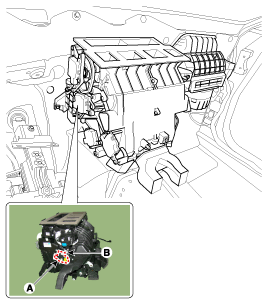

3.	Отсоедините разъем (А) и снимите привод бокового регулятора температуры (B) после ослабления крепления винты.

4.	Установите в порядке, обратном снятию.

[Пассажирская сторона]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите основной нижний блок подушки безопасности. (См. Кузов — «Основной нижний узел аварийной подушки»)

3.	Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.

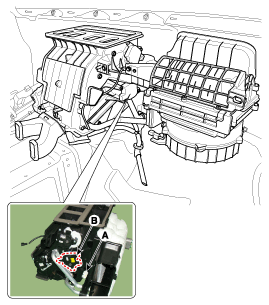

4.	Отсоедините разъем (А) и снимите переднюю панель пассажира. привод бокового регулятора температуры (B) после ослабления крепления винты.

5.	Установите в порядке, обратном снятию.
