Порядок ремонта актуатора контроля температуры консоли

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем привода управления температурой консоли.
3. 3
   Убедитесь, что привод управления температурой консоли работает. в режим разморозки при подключении 12В к клемме 3 и заземлению терминал 4. Убедитесь, что привод консоли работает в режиме вентиляции при обратном подключении. [Привод управления температурой консоли]



   1. - 2. - 3. Консольное отопление 4. Датчик (+5В)

   5. Сигнал обратной связи 6. Масса датчика 7. Консольное отопление


   [Привод управления консольным режимом]



   1. - 2. - 3. Задний воздуховод 4. Датчик (+5В)

   5. Сигнал обратной связи 6. Масса датчика 7. Задний пол

4. 4
   Подсоедините разъем привода консоли.
5. 5
   Включите зажигание.
6. 6
   Проверьте напряжение между контактами 6 и 5. Спецификация

   Положение двери	Напряжение (В)	Обнаружение ошибки
   Охлаждение	3,8 ± 0,15	Низкое напряжение: 0,1 В или меньше
   Обогрев	1,2 ± 0,15	Высокое напряжение: 4,9 В или более


   Он будет сообщать о текущем положении привода органам управления.
7. 7
   Если измеренное напряжение не соответствует спецификации, замените используйте оригинальный привод управления температурой консоли и проверьте правильная эксплуатация.
8. 8
   Замените исполнительный механизм управления температурой консоли, если доказано, что с ним возникла проблема.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите основной нижний блок подушки безопасности. (См. Кузов — «Основной нижний узел аварийной подушки»)
3. 3
   Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.



4. 4

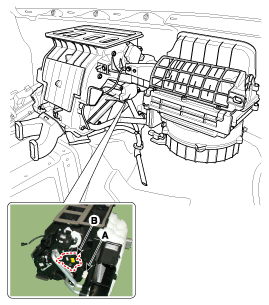

   Отсоедините разъем, а затем снимите пассажирскую сторону. исполнительный механизм управления температурой консоли (B) после ослабления крепления винты.



5. 5
   Установите в порядке, обратном снятию.
6. 6
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
7. 7
   Снимите основной нижний блок подушки безопасности. (См. Кузов — «Основной нижний узел аварийной подушки»)
8. 8

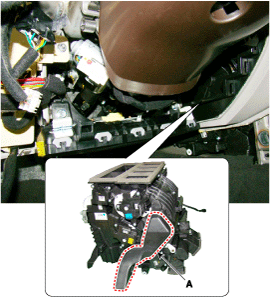

   Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.



9. 9

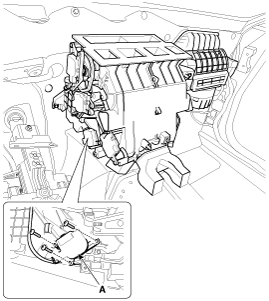

   Отсоедините привод управления температурой консоли. разъем, а затем снимите исполнительный механизм регулирования температуры (A) после ослабление крепежных винтов.



10. 10
    Установите в порядке, обратном снятию.
