Процедуры ремонта задней поперечины

Место в руководстве: Подвесная система
Общая информация — 9Механическая система двигателя — 103Электрическая система двигателя — 54Система контроля выбросов — 23Управление двигателем/топливная система — 127Система автоматической коробки передач (SBC) — 90Система полного привода (AWD) — 20Карданный вал и ось — 27Подвесная система — 41Рулевая система — 19Сдержанность — 56Тормозная система — 56Кузов (внутри и снаружи) — 211Электрическая система кузова — 279Отопление, вентиляция, кондиционирование — 55
21шагов
~126мин
4/5сложность
04080120160200107.980Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 21

Удаление

  1. Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
  2. Снимите переднее колесо и шину (А) с задней ступицы.

    Момент затяжки: 88,3 ~ 108 Н·м
    Будьте осторожны, чтобы не повредить болты ступицы при снятии заднего колеса и шины.
  3. Снимите шплинт, корончатую гайку (А) и шайбу с передней ступицы.

    Момент затяжки: 196,1 ~ 275 Н·м (20,0 ~ 28,0 кгс·м, 144,7 ~ 202,5 ​​фунт-фут)

  4. Снимите задний суппорт. (См. Тормозная система — «Задний дисковый тормоз»)
  5. Снимите задний тормозной диск (А).

    Момент затяжки : 4,9 ~ 5,9 Н·м

  6. Ослабьте болты и снимите крышку (А). [ТАУ]

    Момент затяжки : 8,8 ~ 13,7 Н·м

  7. Снимите скобу (А).

    Момент затяжки : 49,0 ~ 64 Н·м

  8. Снимите болт (A) и резиновую подвеску (B), (C), чтобы отделить глушитель.

    Момент затяжки : 49,0 ~ 64 Н·м

  9. Снимите задний приводной вал. (См. Приводной вал и ось — «Задний карданный вал в сборе»)
  10. Снять корпус заднего дифференциала. (См. Приводной вал и ось — «Корпус дифференциала в сборе»)
  11. Снимите колодку стояночного тормоза. (См. Тормозная система — «Стояночная тормозная система»)
  12. Снимите задний верхний рычаг спереди и задний верхний рычаг сзади. (См. Система подвески — «Задний верхний рычаг»)
  13. Снимите задний вспомогательный рычаг. (См. Система подвески — «Задний вспомогательный рычаг»)
  14. Снимите задний продольный рычаг. (См. Система подвески — «Задний продольный рычаг»)
  15. Снимите задний нижний рычаг. (См. Система подвески — «Задний нижний рычаг»)
  16. Отсоедините разъем EPB (A) и кабель (B).

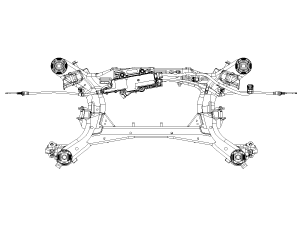

  17. Ослабьте болты крепления и снимите заднюю поперечину.

    Момент затяжки : 156,9 ~ 176 Н·м (16,0 ~ 18,0 кгс·м, 115,7 ~ 130,2 фунт-фут)

  18. Снимите трос парковки, ослабив крепежные болты.

    Момент затяжки : 8,8 ~ 13,7 Н·м

  19. Ослабьте болты крепления EPB и снимите блок EPB.

    Момент затяжки : 8,8 ~ 13,7 Н·м

  20. Установка в порядке, обратном снятию.
  21. Проверьте сход-развал заднего колеса. (См. Шины/Колеса – «Развал-схождение»)
