Hyundai i-20 (GB) 2014-2023 Автосервис Руководство: Комплектующие и Расположение Комплектующих
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Механическая система двигателя
/
Головка цилиндра в сборе
/ Компоненты и расположение компонентов

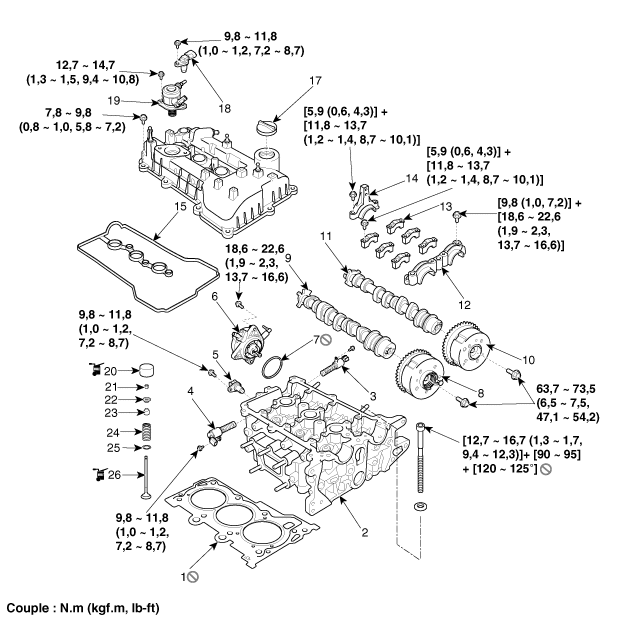

| КОМПОНЕНТЫ |
|
1. Прокладка ГБЦ
2. Головка блока цилиндров 3. Впускной масляный регулирующий клапан (OCV) 4. Клапан управления выхлопным маслом (OCV) 5. Датчик положения распределительного вала (CMPS) 6. Вакуумный насос 7. Уплотнительное кольцо вакуумного насоса 8. Выхлоп CVVT 9. Распредвал выпускных клапанов |
10. Впускной вариатор
11. Впускной распредвал 12. Крышка переднего подшипника распределительного вала. 13. Крышка промежуточного подшипника распределительного вала. 14. Крышка заднего подшипника распредвала 15. Прокладка крышки ГБЦ 16. Крышка головки блока цилиндров 17. Крышка заливной горловины 18. Датчик положения впускного распределительного вала (CMPS) |
19. Топливный насос высокого давления
20. MLA (механический регулятор зазора) 21. Топливный насос высокого давления 22. Фиксатор 23. Сальник штока клапана 24. Пружина клапана 25. Седло пружины клапана 26. Клапан |
Процедуры ремонта
КОНТРОЛЬ И НАСТРОЙКА ИГРЫ
КЛАПАН
•
Проверить и отрегулировать зазоры клапанов...
