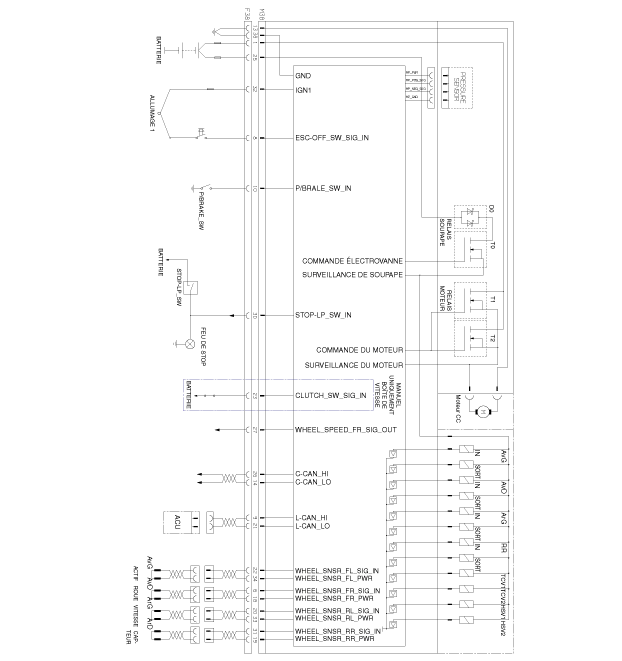

Схематические диаграммы

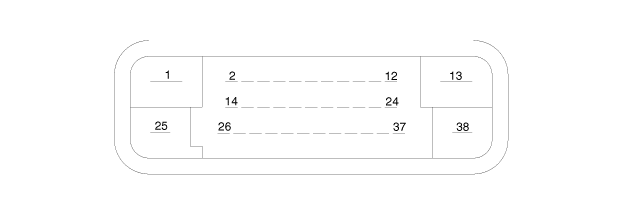

ТЕРМИНАЛ ФУНКЦИЯ

Соединительный терминал Ток (AMPS) сопротивление кабеля макс. авторизованный (ОМС)
НЕТ Описание
1 Электропитание двигателя насоса 30А 10 мОм
6 Сигнал датчика скорости колеса AvD 40А 250МОм
8 Выключатель ESC 1,2 мА 250МОм
9 Локальный CAN Высокий 100 мА 250МОм
10 Сигнал выключателя стояночного тормоза 1,2 мА 250МОм
13 Масса двигателя насоса 30А 10 мОм
14 Шасси с низким уровнем CAN 100 мА 250МОм
18 Питание датчика скорости переднего колеса 150 мА 250МОм
19 Питание датчика скорости вращения колеса ArD
20 Сигнал датчика скорости вращения колеса ArG 40А 250МОм
21 CAN локальный низкий уровень 100 мА 250МОм
22 Сигнал датчика скорости колеса AvG 40А 250МОм
23 Сигнал переключения сцепления 1,2 мА 250МОм
25 Электропитание электромагнитных клапанов 30А 10 мОм
26 Шасси с высоким CAN 100 мА 250МОм
27 Выходной сигнал скорости колеса 50 мА 250МОм
30 Сигнал выключателя стоп-сигнала 1,2 мА 250МОм
31 Сигнал датчика скорости вращения колеса ArD 40А 250МОм
32 HECU (зажигание) 10А 50 мОм
33 Питание датчика скорости вращения колеса ArG 150 мА 250МОм
34 Средняя мощность датчика скорости вращения колеса
38 Масса для электромагнитных клапанов и ECU 30А 10 мОм
